Véritable définition de Pic-Astro (dictionnaire des astronomes) :
Le Pic-Astro est un système stellovore, de la famille des Goto. Il a
un corps élancé et une petite tête. Sa robe est noire, tachetée de
boutons rouges et dépend souvent des soins du bricoleur qui l’a
construit. Ses moteurs Nanotec et son intelligence supérieure en font un
des meilleurs coureurs de la création, imbattable sur de longues (et
courtes) distances : il peut en effet atteindre la vitesse de 200 fois
la vitesse sidérale e n quelques dixièmes de secondes ne laissant aucune
chance à ses cibles… Contrairement aux autres Goto, il poursuit sa
proie, au lieu de la guetter. Il est originaire de Bretagne et se répand
partout en France et dans le monde où il se nourrit des objets célestes
que nous ne parvenez jamais à trouver à l’oculaire ainsi que de toutes
les merveilles du ciel que vous prenez tant de plaisir à observer…
Versions et téléchargement
Suivi
Pour utiliser Pic-Astro en mode suivi, il suffit de brancher les moteurs
de la monture et de mettre le système sous tension. Le moteur
d’ascension droite se met alors en fonction et compense la rotation de
la terre.
Contrôle par le PAD
Dans les premières millisecondes suivant un reset, il est
possible d’accéder à certaines fonctions en maintenant appuyées les touches
suivantes (pression simultanée):
- [AD-] vitesse lunaire
- [AD+] vitesse solaire
- [De-] inversion du sens du moteur de déclinaison
Après deux secondes suivant une mise sous tension ou un reset,
Pic-Astro entre dans un fonctionnement normal, et l’accès aux différentes
fonctions est le suivant :
Si le commutateur est sur la position « Focalisation » et sur appui des touches
- [AD+] et [AD-] arrêt/marche de la correction d’erreur périodique (PEC)
- [De+] commande moteur focalisation sens +
- [De-] commande moteur focalisation sens –
Si le commutateur est sur la position « Déplacement » et sur appui des touches
- [AD+] commande moteur AD sens +
- [AD-] commande moteur AD sens –
- [De+] commande moteur De sens +
- [De-] commande moteur De sens –
La rotation du bouton Vitesse permet de faire varier les vitesses de
déplacement manuel de V1 à V7 suivant le paramétrage de Pic-Astro.
LEDS d’indication
Les LED LED1, LED2 et LED3 permettent d’avoir des indications
sur le mode de fonctionnement courant de Pic-Astro :
| LED1 | |
| Action | Période |
| Suivi sidéral | 400 ms |
| Suivi lunaire | 800 ms |
| Suivi solaire | 1600 ms |
| Activation PEC | 6400 ms |
| LED2 | |
| Action | Période |
| Utilisation des paramètres par défaut | 200 ms |
| Déplacement AD en cours | 400 ms |
| Déplacement DE en cours | 1600 ms |
| Inversion sens de rotation DE | 6400 ms |
Exemple sur LED1 en vitesse sidérale:
PEC activée :
La LED est allumée pendant 3.2 s puis clignote (allumée pendant 200ms éteinte pendant 200ms) pendant 3.2s
PEC désactivée :
La LED clignote (allumée pendant 200ms éteinte pendant 200ms)
La LED3 permet quand à elle d’afficher la mise sous tension de Pic-Astro.
Goto avec Cartes du ciel
http://www.astrosurf.org/astropc/cartes
Installation et réglages :
Installer Cartes du Ciel (paquet de base) ainsi que le plugin Meade
nécessaire à la communication entre le télescope et le logiciel.
Raccorder le PC au Pic-Astro au moyen du câble série croisé
habituellement utilisé pour la programmation de Pic-Astro.
Lancer Cartes du ciel et configurer la position du lieu d’observation
ainsi que la date et l’heure à l’aide des menus
Configuration/Observatoire et Observation/Date-Heure. Les coordonnées et
altitude des villes françaises sont disponibles sur le site de l’IGN http://www.ign.fr/, rubrique « Altitude, coordonnées, cartes et photos sur ma commune».
La barre d’outils « Télescope » est affichable par le menu affichage/barres d’outils/télescope :
Tous les menus de cette barre d’outils sont accessibles par le menu Télescope du logiciel.

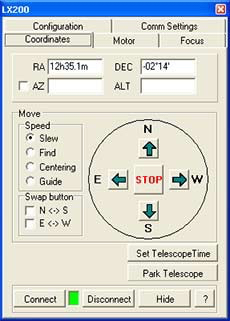

Cliquer sur l’icône « Tel », le panneau de configuration du télescope apparaît :

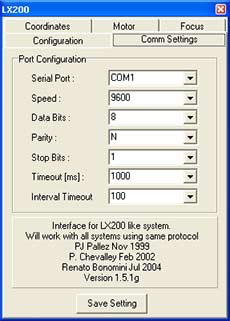

Vérifiez alors que dans le menu configuration Model contient la valeur
LX200 et Refresh rate 1000. Com Settings doit également contenir les
valeurs suivantes :
Il est également possible de régler la précision de Pic-Astro en cochant
la case « High » de la rubrique « Precision » du menu « Configuration
», ceci permet des déplacements plus précis. Tous ces réglages seront
maintenus dans le logiciel jusqu’à la réinstallation de celui-ci.
Il est également possible de régler la précision de Pic-Astro en cochant
la case « High » de la rubrique « Precision » du menu « Configuration
», ceci permet des déplacements plus précis. Tous ces réglages seront
maintenus dans le logiciel jusqu’à la réinstallation de celui-ci.
Utilisation :
Il est nécessaire d’initialiser les coordonnées de Pic-Astro à chaque
mise sous tension. Pour cela il est nécessaire d’effectuer les
opérations suivantes :
1. Connecter le télescope en cliquant sur le bouton « Connect » du
panneau de configuration de télescope de Cartes du ciel. La petite case
qui était rouge doit alors devenir verte, sans quoi un problème de
connexion existe et il peut être nécessaire de faire un reset de
Pic-Astro
2. Pointer un objet céleste connu avec le télescope et le centrer dans l’oculaire
3. Cliquer sur l’objet céleste que vous avez visé avec le télescope
4. Cliquer sur le menu « Sync »
5. Pour faire un Goto, il suffit maintenant de cliquer sur l’objet désiré puis de cliquer sur le menu « Goto »
En cas de déplacement manuel du télescope il est nécessaire
d’initialiser de nouveau les coordonnées de Pic-Astro en répétant les
opérations 3,4,5.
Attention : avant toute opération de Reset ou mise hors tension il est
nécessaire de déconnecter le Pic-Astro de Cartes du ciel en cliquant sur
« Deconnect » dans le panneau de configuration télescope (accessible
par le menu « Tel »), sous peine de plantage de Cartes du Ciel.
Suivi des déplacements du télescope :
Pic-Astro a la capacité de calculer sa position courante lors de ses
déplacements en Goto, LX200 (via la raquette virtuelle du logiciel) ou
via la raquette Pic-Astro. Pour centrer la fenêtre de Cartes du ciel sur
la position du télescope, il faut cliquer sur le menu « Voir » de la
barre d’outils « Télescope ».
Il est également possible et très agréable de pouvoir visualiser la
position du télescope pendant ses déplacements sur la carte du ciel,
cette fonction est très utile lors de déplacements manuels. Il faut pour
cela cliquer sur le menu « Suivre » de la barre d’outils « Télescope ».

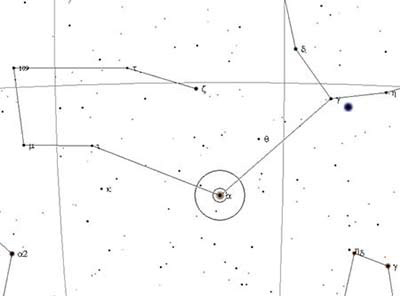

Un réticule représentant la position du « Télescope » apparaît alors
sur la carte du ciel (couleurs non respectées pour faciliter
l’impression):

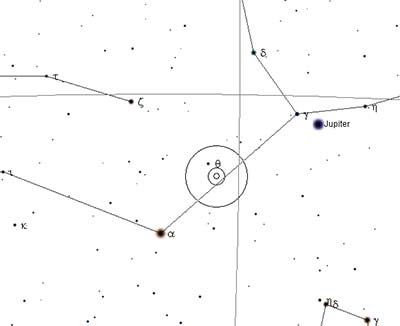

Le réticule se déplace avec le télescope:
Goto avec Winstars 1
http://site.voila.fr/winstars/index2.html
Installation et réglages :
Installer le logiciel Winstars. Raccorder le PC au Pic-Astro au moyen du
câble série croisé habituellement utilisé pour la programmation de
Pic-Astro.
Lancer Winstars et configurer la position du lieu d’observation ainsi
que la date et l’heure à l’aide des menus Observation/Paramètres de
l’observation. Les coordonnées et altitude des villes françaises sont
disponibles sur le site de l’IGN http://www.ign.fr, rubrique « Altitude, coordonnées, cartes et photos sur ma commune».
Note : Le menu « Télescope » n’est accessible que si le mode d’affichage
courant est positionné sur « Voûte céleste » au travers du menu
Observation/Mode.

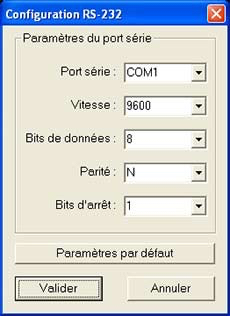

Accéder à la configuration de la connexion au télescope au travers du
menu Télescope/Configuration RS-232 et reproduire la configuration
suivante si nécessaire :
Ces réglages seront maintenus dans le logiciel jusqu’à la réinstallation
de celui-ci. Utilisation : Il est nécessaire d’initialiser les
coordonnées de Pic-Astro à chaque mise sous tension. Pour cela il est
nécessaire d’effectuer les opérations suivantes :

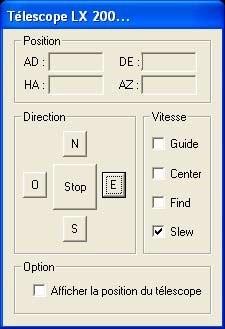

1. Connecter le télescope en cliquant sur le menu Télescope/Connexion télescope LX200. La fenêtre suivante apparaît :
2. Pointer un objet céleste connu avec le télescope et le centrer dans l’oculaire
3. Double-cliquez avec le bouton droit sur l’objet céleste que vous avez visé avec le télescope
4. Cliquez sur le bouton [Suivre] de la fenêtre qui s’ouvre une première
fois, ceci initialise les coordonnées de Pic-Astro sur l’objet
actuellement pointé.
5. Pour faire un Goto sur un autre objet il suffit maintenant de
double-cliquer avec le bouton droit sur l’objet céleste désiré et
cliquer à nouveau sur [Suivre]
Pour déconnecter le télescope en cas de reset ou mise hors tension, vous
devez cliquer sur le menu Télescope/Déconnexion télescope.
En cas de déplacement manuel du télescope il est nécessaire de
déconnecter Pic-Astro, faire un reset et répéter les étapes 1 à 4.
Suivi des déplacements du télescope :
Pic-Astro a la capacité de calculer sa position courante lors de ses
déplacements en Goto, LX200 (via la raquette virtuelle du logiciel) ou
via la raquette Pic-Astro. Il est possible et très agréable de pouvoir
visualiser la position du télescope pendant ses déplacements, cette
fonction est très utile lors de déplacements manuels. Pour cela il faut
cliquer la case « Afficher la position du télescope » de la fenêtre «
Télescope LX-200 ».

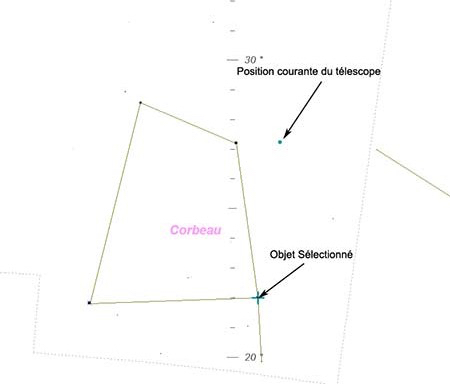

Un point rose apparaît alors et représente la position courante du
télescope (couleurs non respectées pour faciliter l’impression) :
Configuration du sens du tube
Si le télescope part dans le mauvais sens en déclinaison lors d’un Goto,
c’est qu’il est nécessaire de dire à Pic-Astro dans quel sens se trouve
le tube. Pour ce faire il suffit de faire un reset et de maintenir
appuyée la touche [DE-] en même temps.
