Apres avoir vu l’utilisation basique de EQMOD, il est temps de passer à l utilisation avancée. Pour des raisons de clarté, l’auteur va traiter l’interface d’EQMOD en 3 grandes zones qui elles mêmes seront découpées en zones plus petites.

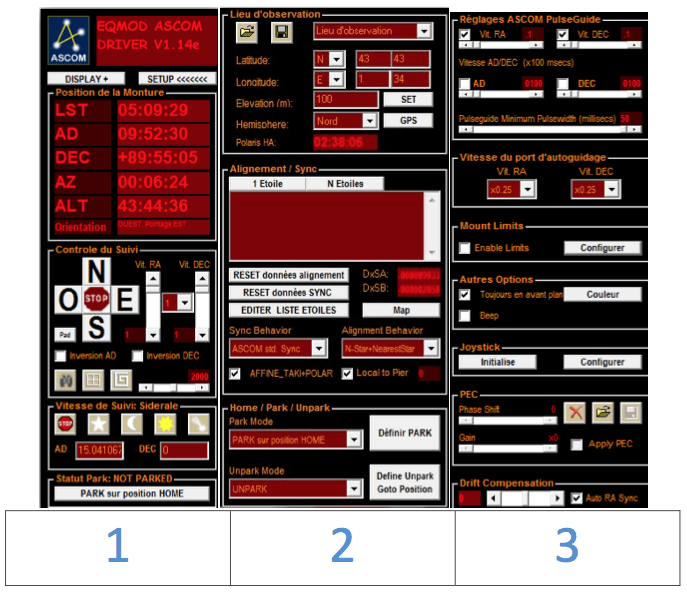

Voici donc l interface avec ses 3 zones principales :

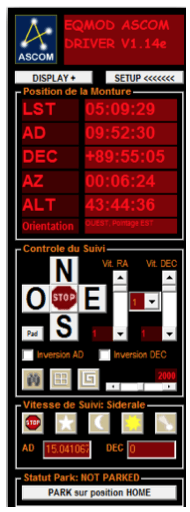

La zone 1

La zone 1 est l’interface principale d’EQMOD, c’est elle qui est visible quand le panneau setup n’est pas déployé. Cette
zone se divise en 5 zones plus petites.

Version du module EQMOD :

Ici on peut lire qu’il s’agit de la version 1.14e

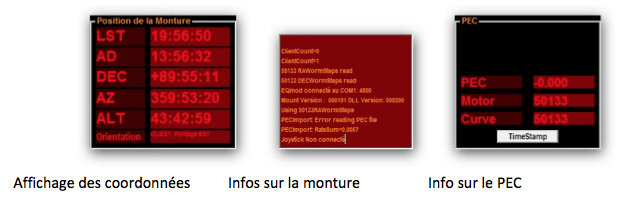

Panneau d’affichage

Dans ce panneau s’afficheront les informations utiles de chaque fonctionnalité d’EQMOD, vous pouvez faire défiler les différentes fenêtres en cliquant sur le bouton « display+ »:

Zone du contrôle du suivi

Cette zone permet non seulement de contrôler la vitesse de suivi mais également d’accéder aux modules additionnels :

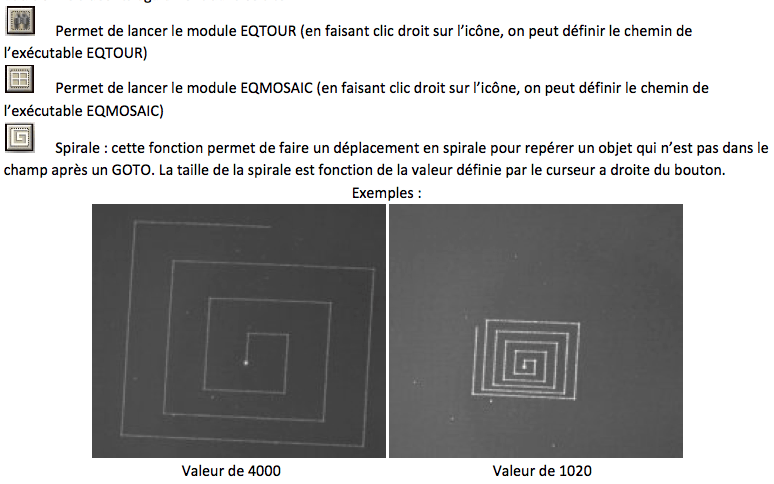

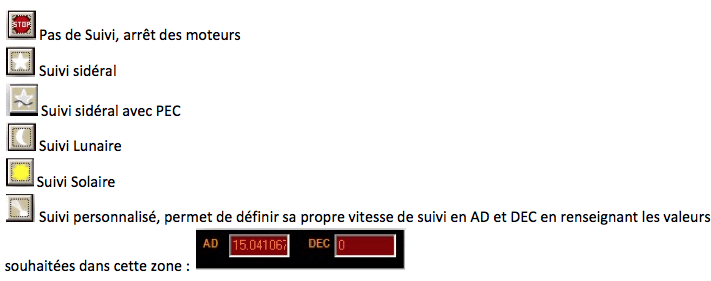

Zone de Vitesse de suivi :

Statut du mode « park »du télescope :

Affiche le statut du télescope dans sa position PARK.
Cette valeur vous renseigne sur le type de PARK choisi :
•  La sélection du mode Park se fait dans le volet 2 d’EQMOD, dans la zone : « Home/Park/Unpark » : Park sur position HOME (le télescope pointe vers le pole (nord ou sud en fonction de l’hémisphère) céleste
•  Park sur position personnalisée
•  Park sur position actuelle

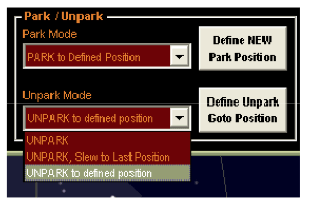

Dans le menu déroulant « Park Mode » sélectionner le type de « Park » souhaité et cliquer sur le bouton ”Définir PARK”. Pour la fonction « Unpark », deux options disponibles :
•  Unpark
•  Unpark, aller à la dernière position
•  Unpark to defined position (Unpark sur une position définie)

La zone 2:

Paramétrage du lieu d’observation:

La zone lieu d’observation permet de renseigner les coordonnées de votre, ou de vos, lieux d’observation.

Il suffit de renseigner le nom du lieu, les coordonnées, l’altitude et l’hémisphère. Pour enregistrer il suffit de cliquer sur  la disquette.
Pour charger un lieu enregistré, il faut le sélectionner dans la liste et cliquer sur l’icône Dossier.
Dans le bas de la zone, on voit une case appelée « Polaris HA ». Cette case vous donne langle horaire de l’étoile polaire. Pour que cette valeur soit précise il est impératif de modifier le fichier eqmod.ini qui se trouve dans :
•  Windows XP : C:\Documents and Settings\votre_nom_d_utilisateur\Application Data\EQMOD.
•  Windows Vista: C:\Users\ votre_nom_d_utilisateur\AppData\Roaming\EQMOD.
La valeur à modifier est : POLE_STAR_RA=2,5302 . Il faut mettre la valeur AD de l’étoile polaire sur votre lieu d’observation.

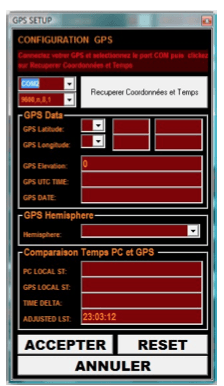

Le bouton  GPS ouvre l’interface du module GPS :

Il suffit de renseigner le port com sur lequel est connecté le gps et cliquer sur : Récupérer Coordonnées et Temps

Aide à la Mise en Station, Alignement et Sync :

Voici une des zones les plus importantes d’EQMOD. En effet celle‐ci est destinée à la mise en station et l’alignement de la monture et donc en découle directement la précision des GOTO

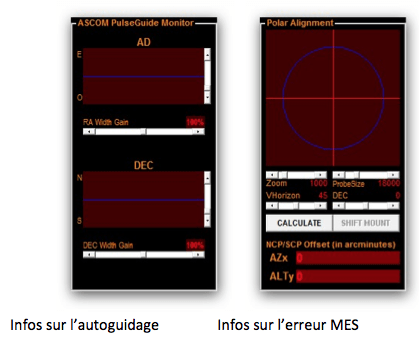

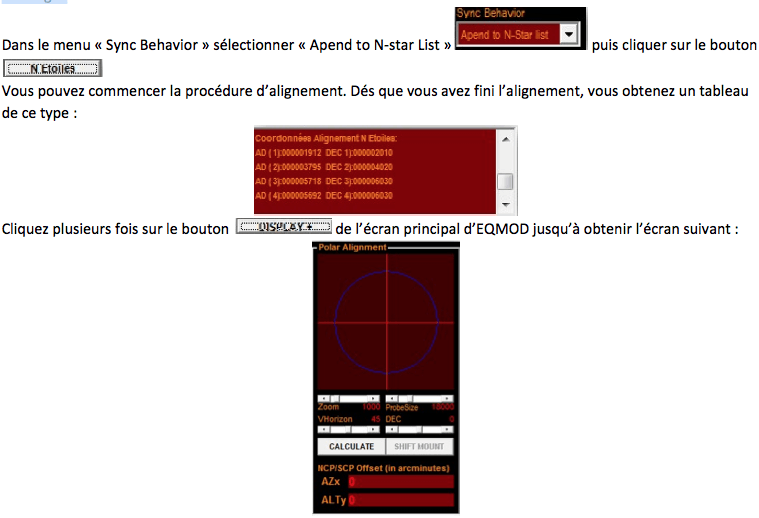

Aide à la mise en Station:
Pour la mise en station vous devez au préalable démarrer votre planétarium préféré, ici j utiliserai C2A (décrit ICI).et connecter votre télescope (tout ceci est expliqué dans « EQMOD Utilisation Basique »).
Pour être le plus précis possible, il faut sélectionner au moins 3 étoiles à l’ouest du méridien et 3 étoiles à l’est.
Les 3 étoiles de chaque côté doivent former un triangle, plus ce triangle est grand plus précis sera le calcul du  décalage.

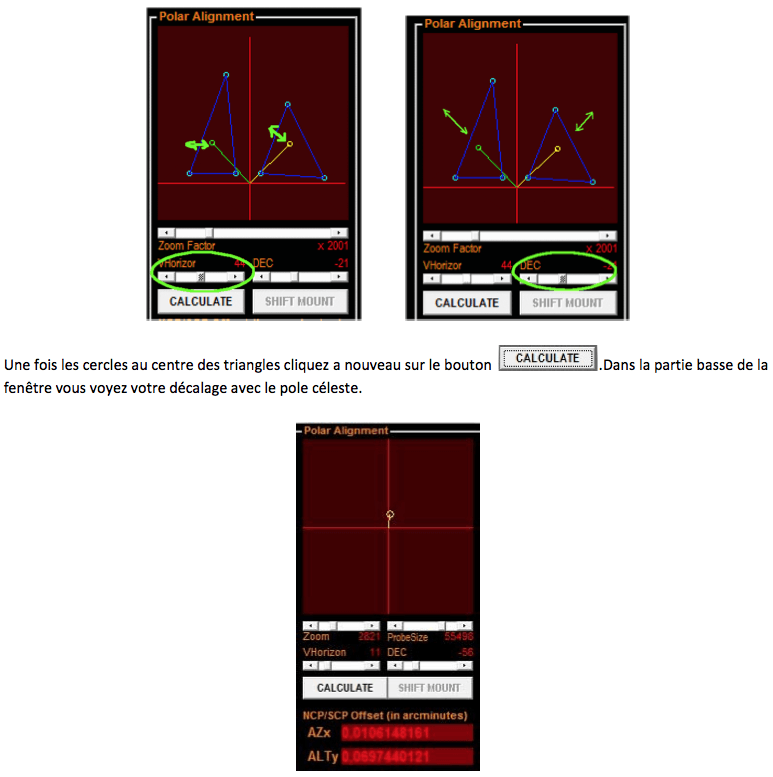

Cliquez sur le bouton Calculate :  . Vous verrez apparaître à l’écran des ronds bleu ciel et des triangles bleu foncé. A l’aide des curseurs VHorizon et DEC, déplacez les petits ronds verts et jaunes de façon à les placer au
centre de chaque triangle.

Dans cet exemple, le décalage est de 0,0106148161 en azimut et de 0,0697440121 en altitude.
Si votre alignement n’est pas suffisamment précis, vous verrez autour du rond jaune des cercles bleus concentriques, chaque cercle représente un écart de 1° .

Il vous faudra donc agir sur les manettes de réglage de la monture en azimut et altitude en fonction de l’importance de l’erreur .

Alignement et Sync:

L’alignement, comme nous l’avons vu permet de paramétrer le GOTO afin de pointer le plus précisément possible les objets célestes.

L’alignement peut se faire sur une ou plusieurs étoiles en sélectionnant  « 1 Etoile » ou « N stars ».
Le minimum d’étoiles dans la fonction « N Stars » est 3 étoiles, il n y a pas de maximum.
Très Important : A la fin d’un alignement N Stars, cliquez sur « Stop » et non « Annuler »

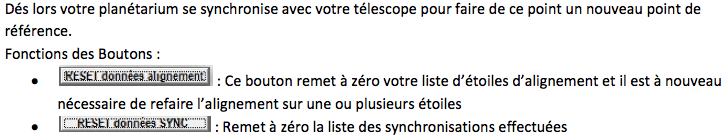

Une fois l’alignement effectué, et si le GOTO n’est pas assez précis vous pouvez synchroniser votre atlas avec la monture.

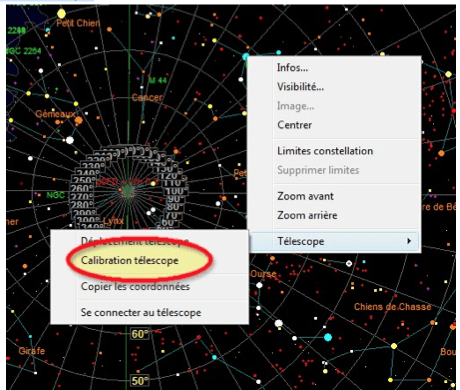

Pour cela initier un GOTO vers l’objet, à l’aide des boutons N‐S‐E‐O (d’un joystick ou de la souris), centrez l’objet dans l’oculaire, puis en fonction de votre planétarium, faites une synchronisation (cherchez dans l’aide en
ligne de votre planétarium). Dans mon exemple, j’utilise C2A et la procédure consiste à faire clic droit sur l’objet ->Télescope ->Calibration télescope

Il peut être souhaitable de supprimer une ou plusieurs étoiles utilisées pour l’alignement sans remettre à zéro complètement toutes les données d’alignement ou vous pouvez simplement vouloir pour vérifier
l’alignement des étoiles utilisées pour l’alignement.

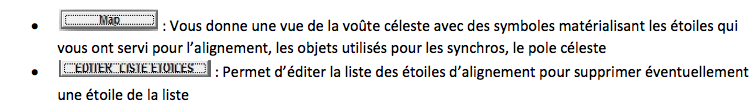

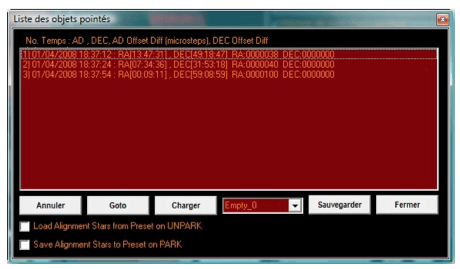

Cliquant [éditer liste des étoiles] l’écran de la liste d’alignement s’ouvrira. L’éditeur montre toutes les étoiles qui ont été employés pour l’alignement. Si l’éditeur est déjà ouvert vous devrez le fermer et le rouvrir pour
rafraîchir l’affichage.
En choisissant l’objet dans l’éditeur et en cliquant [Goto] vous pouvez vérifier l’exactitude de votre alignement pour cette étoile. Si l’alignement semble défectueux, vous pouvez cliquer [Annuler] l’enlever de
la liste. Si le nombre d’étoiles d’alignement baisse en dessous de 3, EQMOD retournera au mode d’alignement 1Etoile.

Les listes d’étoiles peuvent être enregistrées pour être utilisées lors d une autre session d’observation, évidemment ceci n est valable que pour un observatoire a poste fixe.

Le menu « Sync Behavior » :

Dans ce menu 2 options sont possibles
•  Ascom Std Sync : cette option considère chaque synchro sur un objet comme unique. C est à dire qu’EQMOD va considérer les coordonnées de cet objet sans tenir compte des synchros précédentes et donc fera une
projection du ciel uniquement sur la base de cet objet.
•  Apend to N‐Star list : Cette option tient compte de tous les objets synchronisés pour refaire la projection du ciel. Plus d’objets sont ajoutes à la liste et plus précis seront les « GOTO »

La Zone 3 :

Autoguidage et ASCOM PulseGuide :

Le contrôle de la monture pour l’autoguidage peut être fait de 2 façons. Les signaux de guidage peuvent être envoyés au port dédié ST4 ou bien envoyés sur le port de commande de la monture.

Le port ST4 :

Pour le port ST‐4, le signal peut venir directement de la caméra de guidage (si la caméra supporte cette option) ou bien le signal peut venir d’un ordinateur par le biais d’une boite à relais ou d’une boîte
électronique de commutateurs.
Si vous avez l’intention d’employer le port d’autoguidage ST4 situé sur la monture, la vitesse du port d’autoguidage définit la correction appliquée sur les moteurs d’AD et de DEC si l’une des quatre voies ST4
(DEC‐ AD‐ DEC+  AD+) sont activées. Les valeurs possibles sont x1.0, x0.75, x0.50, x0.25 du taux sidéral.

ASCOM pulse guide :
Pour guider par le port de commande de la monture, le signal de guidage utilise le même câblage que les signaux utilisés pour déplacer la monture ou le GOTO. Le logiciel ASCOM permet à 2 programmes ou plus
d’envoyer des signaux sur le même port sans conflits.
Outre l’autoguidage de type ST4, EQMOD gère également « PulseGuide », une méthode où les commandes de correction sont envoyées directement par ASCOM. Un signal pulseguide contient deux paramètres, la
direction et la durée. Actuellement le signal Pulseguide ne contient aucun taux de correction comme le ST4. Le taux de correction doit être fourni par l’utilisateur au moyen de deux barres coulissantes dans la
fenêtre d’EQMOD. Chaque barre indique la vitesse du moteur d’AD et du moteur de DEC pendant la correction pulseguide. Le paramètre de durée (indiqué en termes de millisecondes) détermine la durée
pendant laquelle la vitesse de correction est appliquée. Une fois la durée de la correction expirée, la vitesse d’AD est ramenée au taux de la vitesse de suivi le taux de la vitesse pulseguide peut être placé entre x0.1 à x0.9 du taux de la vitesse sidérale par
incréments de 0.1 indépendamment sur chaque moteur (AD ou DEC).

Afin d’optimiser au mieux le paramétrage pulseguide, EQMOD offre une fenêtre de monitoring des impulsions. Pour afficher la fenêtre, cliquez sur le bouton DISPLAY  jusqu’à obtenir cette fenêtre :

EQMOD reçoit les événements des commandes pulseguide du logiciel d’autoguidage avec deux paramètres de base
•  La direction de la correction EST, OUEST, NORD, et SUD
•  et la durée de la correction (en millisecondes)

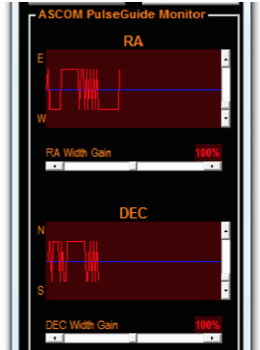

Comme vous pouvez le voir sur l’image ci‐dessous, le moniteur est composé de deux graphiques. Le premier graphique est un échantillon des commandes Pulseguide envoyées à EQMOD des côtés est et
ouest (corrections en AD). Le deuxième graphique est un échantillon pour les corrections pulseguide pour les côtés nord et sud. (Corrections en DEC)

Ajustement des barres coulissantes

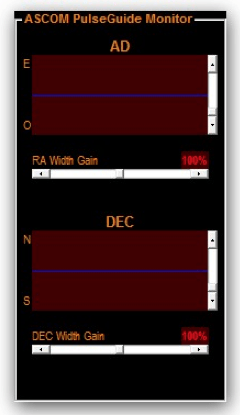

Le SCHÉMA 2 : plan rapproché du moniteur ASCOM Pulseguide d’EQMOD

En regardant le plan rapproché (schéma 2), les barres coulissantes verticales sur le côté des graphiques permettent à l’utilisateur d’ajuster la crête à l’affichage maximal. Ceci n’affecte pas le guidage. Les barres
coulissantes horizontales marquées en tant que « RA Width Gain»  et « DEC Width Gain  » ajustent les durées de correction envoyées par le logiciel d’autoguidage en termes de valeurs de pourcentage. Un 100% signifie que les valeurs de durée sont traitées comme telles sans
aucun changement. Une valeur de 50% signifierait la moitié de la durée réelle de la correction.
Avec 50% en RA par exemple, si EQMOD reçoit une commande pulseguide sur le côté Est avec la durée de 150 millisecondes, EQMOD exécutera une correction vers l’Est de 75 millisecondes.

Interprétation des graphiques du moniteur Pulseguide

A chaque fois qu’EQMOD reçoit une commande pulseguide du logiciel d’autoguidage, un événement est exécuté. Toutes les corrections vers l’Est sont tracées (le schéma 3) sur le côté supérieur du premier
graphique (1). Les événements Vers l’Ouest sont tracés sur la partie inférieure du 1er graphique (2). Les corrections vers le Nord sont tracées sur la partie supérieure du deuxième graphique (3) et les corrections
vers le Sud sont tracées sur la partie  inférieure du deuxième graphique (4). La distance du centre de graphique aux sommets des courbes correspond aux  données de durée en millisecondes de chaque
correction. Ceci signifie qu’une valeur élevée équivaut  à une plus longue durée.
Ceci signifie que pour les utilisateurs le but est d’obtenir des courbes le plus près du centre du graphique afin de conclure une bonne exécution de pulseguide.

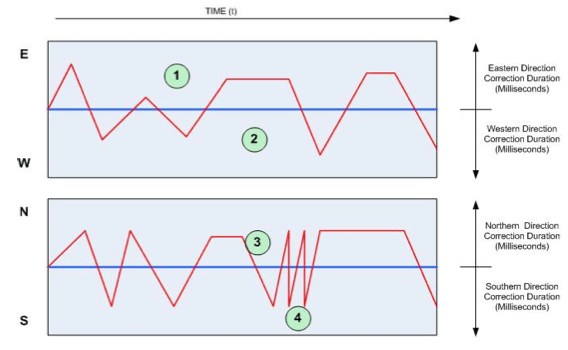

Le SCHÉMA 3 : Définitions des courbes du moniteur Pulseguide

Différentes possibilités de courbes et leurs interprétations respectives.
Le schéma 4 montre différentes possibilités de courbes numérotées de 1 à 8 marqué et est ci‐dessous la façon de les interpréter ;
NOTE : Le calibrage d’Autoguidage doit être fait avec des valeurs de gain de 100% RA/DEC. Des ajustements sur les valeurs de gain doivent être faits seulement pendant le processus autoguidage réel et
PAS avant tout procédé de calibrage.

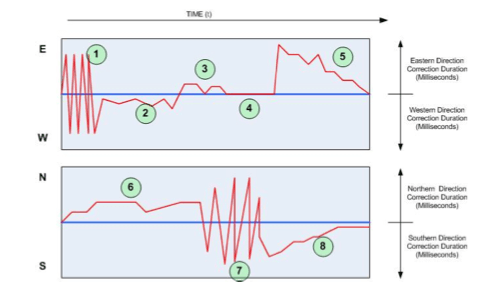

Le SCHÉMA 4 : Interprétations des courbes Pulseguide

(1) oscillations  Pulseguide du côté RA. Cela signifie fondamentalement que la correction est trop forte.
Pour corriger ceci, l’utilisateur doit abaisser les valeurs de gain RA. Ceci doit être fait après le processus de calibrage de l’Autoguidage.
(2) corrections latérales uniquement vers l’Ouest. Ceci signifie qu’il y a un peu de dérive de RA vers l’est – il peut y avoir besoin de compenser la dérive de RA
(3 corrections latérales uniquement vers l’Est. Ceci signifie également une dérive de RA vers l’Ouest. ‐ il y a besoin de compenser la dérive de RA
(4) corrections ZÉRO de durée ‐ habituellement ce genre de commandes apparaît avec MAXIMDL. Cela signifie simplement un arrêt de la correction qui est parfaitement normal
(5) correction de dérive vers l’Est. ‐ Dans un cas comme celui‐ci, des corrections multiples sont envoyées seulement sur une direction avec une valeur de durée de plus en plus petite  à chaque correction. Cela  signifie que la valeur de durée envoyée par le logiciel d’autoguidage est très
petite. L’utilisateur devra compenser en augmentant le gain de RA.
(6) corrections vers le Nord ‐ les corrections successives du côté du Nord signifient une dérive de DEC vers le Sud.
(7) Oscillations Pulseguide en DEC – il faut baisser les valeurs de gain de DEC.
(8) correction de dérive au sud ‐ comme en (5), l’utilisateur devra augmenter les valeurs de gain de DEC car l’application d’autoguidage envoie des corrections très petites.
#(2), (3), et (6) (des corrections latérales simples) devraient être ok tant que les fluctuations sont très petites.

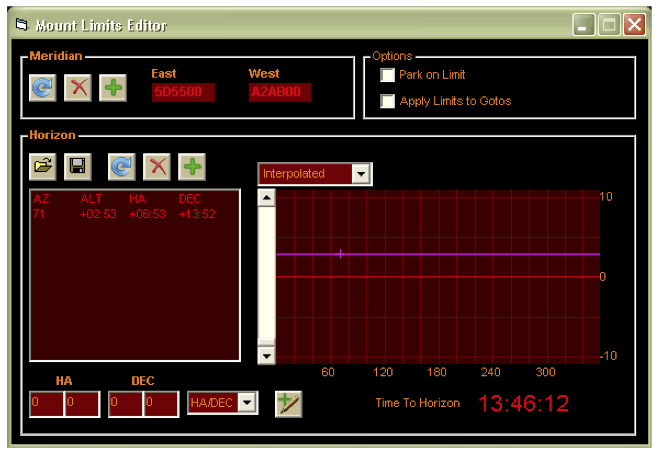

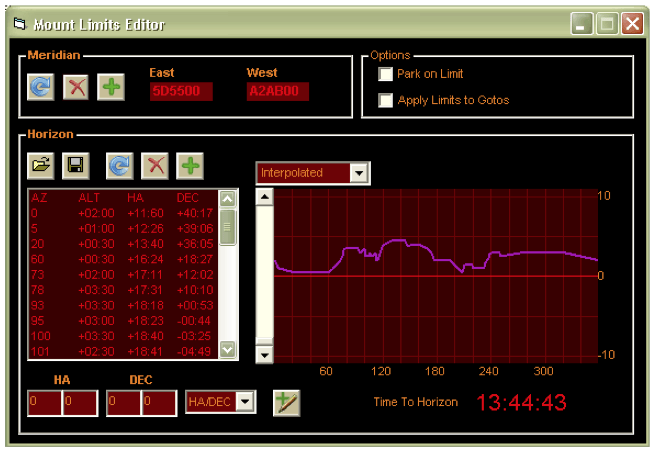

Mount Limits

Mount Limits fournit un moyen de restreindre les mouvements de la monture pour correspondre à un horizon physique ou protéger le matériel contre d’éventuelles collisions avec le pied de la monture. Il est important de
comprendre que la limite de détection est effectuée dans le pilote EQASCOM  et non par le contrôleur du moteur de la monture lui‐même.

Comme avec toutes les autres applications PC, si vous laissez la monture sans surveillance, vous devez considérer les risques potentiels causes sur votre équipement des blocages / redémarrages de Windows,
et / ou les défaillances matérielles.
La détection de Limite est facultative et peut être activée / désactivée via la case à cocher associée. EQASCOM fournit les conditions de détection de Limite pour le méridien et l’horizon. La limite du méridien dicte jusqu’à quelle
distance la monture est autorisée à suivre une fois le méridien passé et il est recommandé que les limites du Méridien soient définies lorsque la détection de l’horizon est souhaitée.

Les opérations assujetties à la détection de limites sont :
•  Le suivi
•  Les GOTOS
Les opérations ou les limites ne sont pas appliquées :
•  Park
•  Unpark et GOTO
•  Déplacement manuels inities par le module directionnel ASCOM ou une raquette externe
Lorsque la limite est détectée, les actions suivantes sont effectuées :
•  Les deux moteurs RA et DEC sont arrêtés
•  Le suivi est arrêté.
•  L’affichage de la position de la monture affiche alternativement "Limit" et les coordonnées actuelles

•  Si vous le désirez, la monture peut se mettre automatiquement en position « PARK » lorsqu’une limite est atteinte.
Ces actions sont continuellement appliquées jusqu’à ce que les conditions de limite ne s’appliquent plus. Pour sortir la monture de son état de « Limite », utilisez la raquette pour éloigner le télescope  du point de limite ou exécutez
une opération de « Park »

Configuration

Limites du Méridien:
Ces limites s’appliquent lorsque la monture a passé le méridien (le plus souvent par le biais du suivi). Par défaut la limite est fixée lorsque l’axe RA  est horizontal, mais la plupart des gens voudront permettre un certain degré de suivi
le méridien passé. Pour définir les limites, il suffit tout simplement de déplacer la monture à la position limite et cliquez sur le bouton « Ajouter» (le plus vert)

Vous devez le faire pour les deux cotés, L’Est et l’Ouest de la monture.
Comme l’utilisation de ces limites est liée à la position de l’encodeur, elle ne peut  être appliqués de manière adéquate que si la monture est « PARK » et « UNPARK ». Au démarrage, par défaut les limites "horizontale" sont appliquées et sur « unpark » les limites de l’utilisateur sont restaurées.

La valeur de limite par défaut "horizontale" peut être rétablie en appuyant sur la touche [par défaut].   (la flèche bleue)
Les limites du Méridien peuvent être supprimées purement et simplement en appuyant sur la [supprimer (la croix rouge)

Limites d’Horizon :

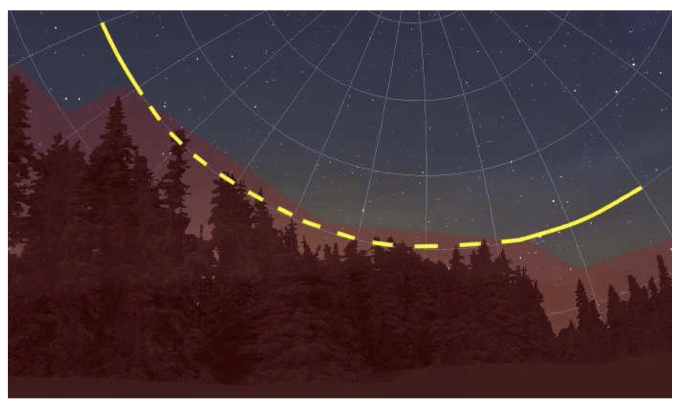

Ceci détecte quand la monture est pointée sous un profil d’horizon. Par défaut, l’horizon est  appliqué à Alt = 0 degrés.
Il ya trois façons de créer un profil d’horizon.

1. Déplacez la monture le long  de votre horizon en utilisant le bouton "Ajouter"  pour ajouter des points.
2. Entrez manuellement les points, que ce soit en Az / Alt ou HA / DEC (en utilisant les cercles de coordonnées).
3. Modifiez le fichier texte avec vos points d’horizon (en Alt / AZ)
Le profil d’horizon est stocké dans un fichier texte qui est du même format que le fichier d’horizon de CDC (Cartes du
Ciel). Cela permet aux applications de partager le même fichier si vous le souhaitez.

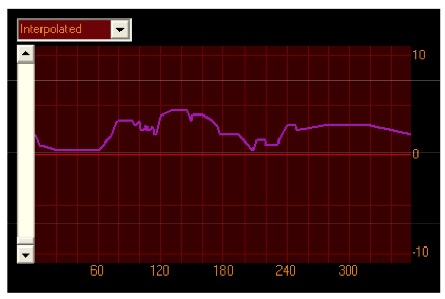

EQASCOM fournit une vue du profil actuel et la position actuelle de la monture est marquée d’une croix.
Les points peuvent être supprimés individuellement si nécessaire.
Le bouton « par défaut » supprime tous les points et restaure l’horizon à Alt = 0.

L’ajout d’un seul point vous donne un horizon à 360 degrés à l’altitude associée

En ajoutant des points, l’horizon se construit

Il ya deux algorithmes qui déterminent comment EQASCOM utilise la liste des points pour calculer une altitude  limite.
En utilisant le mode Interpolé EQASCOM calcule une ligne droite entre les deux points, puis en établissant le point sur la ligne qui correspond à l’actuel Azimuth.

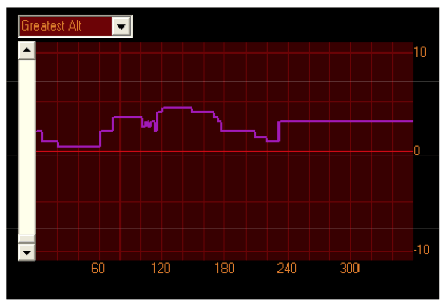

L’utilisation du mode EQACOM "Greatest Alt" trouve les deux points d’azimut de chaque côté du télescope et utilise celui qui a la plus grande altitude.

File Load/Save & Démarrage

Au démarrage EQASCOM tentera de charger le dernier fichier de définition d’horizon ouvert (le nom du fichier est  stocké dans le fichier EQMOD.ini). Pour apporter des modifications permanentes, vous devez enregistrer le fichier
sinon elles s’appliquent uniquement pour la session EQASCOM actuelle.

Time to Horizon
Le temps qu’il faudra la monture pour atteindre l’horizon en cours d’affichage. Si la monture est dans une position qui ne passera jamais sous l’horizon, ‐‐:‐‐:‐‐ sera affiché.
Options
Si « PARK on Limit » est coché la monture fera automatiquement « Park » (en utilisant le mode de PARK sélectionné) lorsque la limite est atteinte.
Si « Apply Limits to Gotos » est coché la limite de détection est active au cours d’un déplacement goto. Ceci peut être gênant si votre déplacement  traverse une obstruction visuelle lors du passage d’un point à l’autre  au‐dessus de l’horizon comme montré ci‐dessous.

Toutefois, si le fichier d’horizon représente un  obstacle physique au déplacement de la monture, vous devez vous assurer que cette option est cochée.

Park et Unpark.

Comme nous l’avons déjà mentionné les opérations de « PARC » sont exclues de la detection de limite de sorte que la position de « PARK » peut être sous l’horizon de limites. Un nouveau mode « Unpark » été ajouté, "à « Unpark to defined position » qui permet au telescopte d’être déplacé vers une position de départ au dessus de horizon sur un « unpark ».

Le menu « Autres Options » :

La coche toujours en avant plan bloque l’affichage d’eqmod au dessus des autres fenêtres, la coche « beep » permet à eqmod de faire un beep en  fin de GOTO.

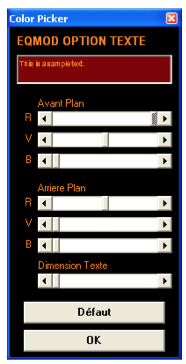

Le bouton couleur ouvre l’interface de personnalisation de la couleur d’EQMOD.

Vous pouvez modifier la taille et la couleur du texte, ainsi que la couleur de fond des zones de texte, il suffit de déplacer les curseurs jusqu’à obtenir la couleur souhaitée.

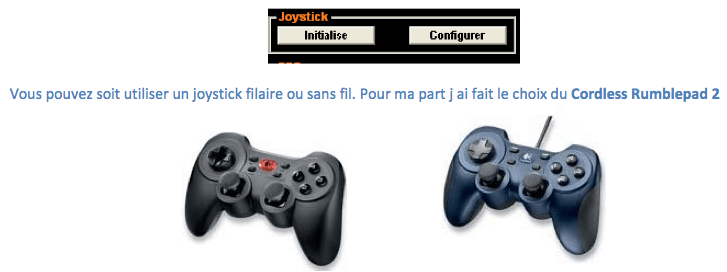

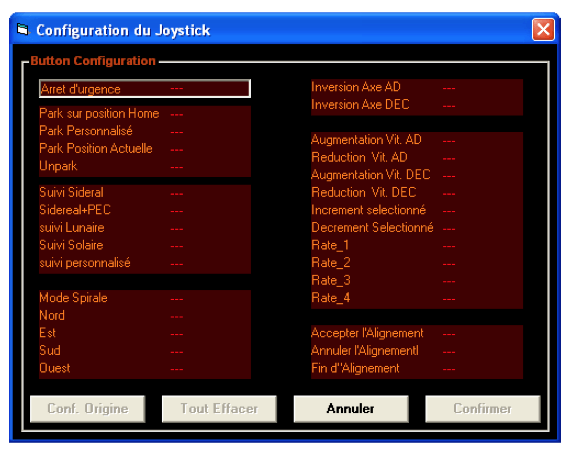

Le menu « joystick » :

Pour éviter de rester collé au pc lors des déplacements de la monture  ou lors de recherches dans l’oculaire ou le chercheur, vous pouvez piloter votre monture avec un joystick.

Le bouton « Initialise » permet d’initialiser la connexion du joystick, le bouton « configurer » permet d’attribuer des fonctionnalités d’EQMOD aux boutons du joystick.

Le menu « PEC » :

Ce menu permet de charger et d’appliquer une correction d’erreur périodique à la monture.
Nous verrons ce module plus en détail dans un autre tutorial.

Le menu « Drift Compensation » :

Le curseur « Drift compensation » affine le suivi du moteur RA. Cependant, toutes les montures n’exigent pas la correction de la vitesse du moteur RA, donc vous devrez peut‐être laisser le paramètre à 0.
Les paramètres de la compensation de dérive sont stockés dans le fichier ini. Donc ce réglage ne devrait être fait qu’une seule fois, sauf si vous avez besoin de compenser également la dérive provoquée par un mauvais alignement
polaire.
Utilisation:
‐‐ En gros vous déplacez le curseur jusqu’au réglage souhaité, puis cliquez sur l’un des boutons de suivi. Une valeur positive fait tourner le moteur plus rapidement, une valeur négative fait tourner le moteur plus lentement.
‐‐ NOTE: Il faut cliquer sur le bouton de suivi à chaque fois que vous modifiez le réglage de compensation.
‐‐ Les paramètres de compensation de dérive affectent également le taux de suivi personnalisé, PEC, sidéral, lunaire, solaire, et l’utilisation du pulseguide
‐‐ Les paramètres de compensation n’affectent pas les déplacements de la monture (spirale, goto, joystick, pad).

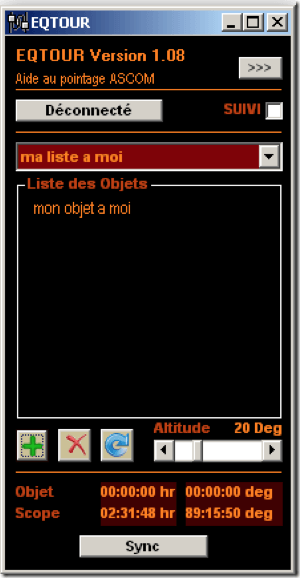

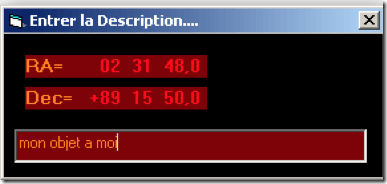

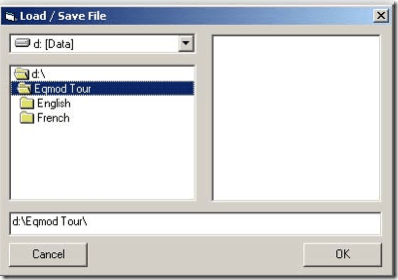

EQTOUR est une petite application, qui permet aux utilisateurs de créer leurs propres Tours de Ciel avec leurs propres d’objets. Cela peut être utile pour des sessions d’observation ou les objets doivent être régulièrement réexaminés.

EQTOUR est utilisable seul, sans eqmod, du moment que la monture est compatible avec les driver ASCOM. En utilisant EQTOUR en combinaison avec les logiciels EQMOD
simulateur et un Planétarium, il est facile de construire des listes de portions de ciel ou de type d’objets.

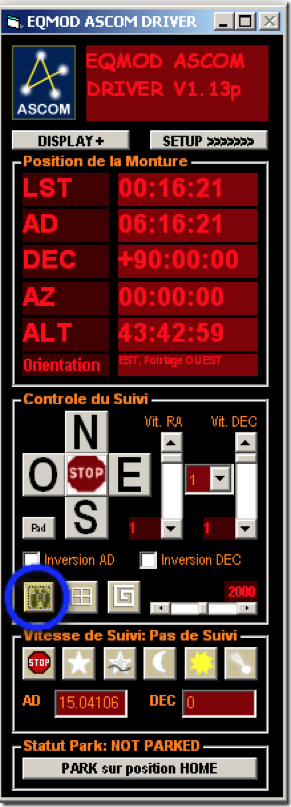

Pour commencer nous allons assigner le bouton EQTOUR sur l’application EQMOD. Cliquer sur le bouton « jumelles » et  définir le chemin du fichier « EQMOD_TOUR.exe» puis faire OK

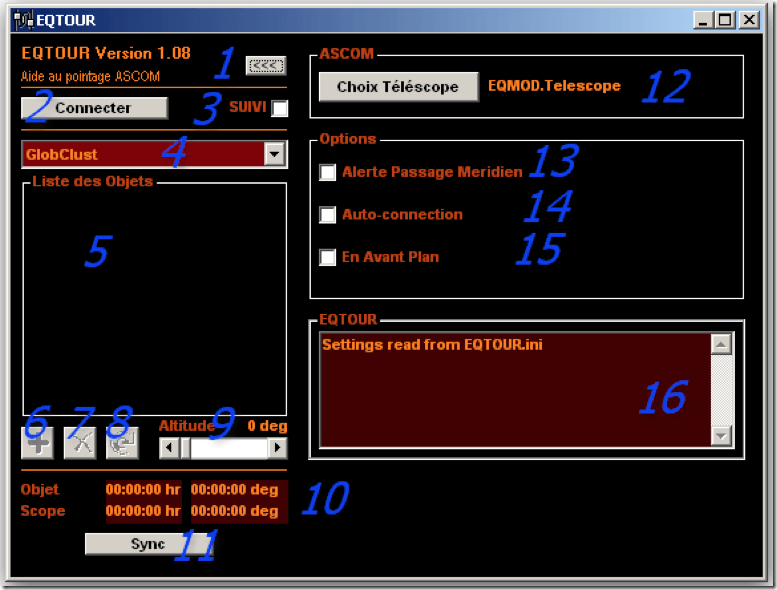

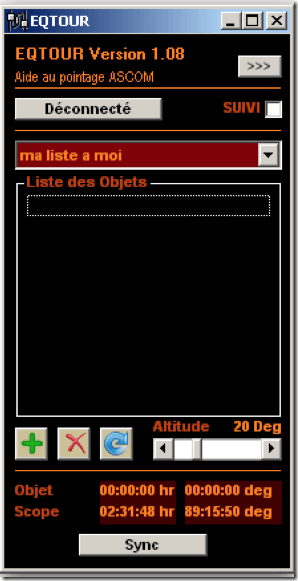

Descriptif de l’Interface :

1. Bouton destiné à étendre ou réduire l’interface
2. Bouton de connexion au télescope
3. Activation du suivi en cochant (suivi Sidéral uniquement)
4. Listes de types d’objets ou de portions du ciel
5. Objets de la liste
6. Bouton « ajouter un objet » ; pour ajouter un objet à une liste
7. Bouton « supprimer un objet » ; pour supprimer un objet d’une liste
8. Bouton « Rafraichir »
9. Limite d’altitude des objets ; altitude minimum de l objet
10. Coordonnées de l’objet de la liste et coordonnées actuelles du télescope
11. Bouton de synchronisation avec le télescope
12. Sélection du driver Ascom
13. Alerte passage méridien
14. Auto connexion au télescope ; connecte eqtour au télescope dés le lancement
15. Application en avant plan ; permet de forcer eqtour en avant plan
16. Fenêtre d’informations techniques

Mode d’emploi :

Déployer l’interface en appuyant sur le bouton 1
Sélectionner le driver ASCOM correspondant à votre monture
Cliquer sur le bouton 3 pour se connecter à la monture et éventuellement activer le suivi en cochant suivi
Les listes prédéfinies sont chargées automatiquement
Sélectionner l’altitude minimum des objets en déplaçant le curseur 9
Sélectionner une liste dans la fenêtre 4 puis un objet dans la fenêtre 5

En faisant un double clic sur l objet, la monture se déplace de façon à pointer l’objet sélectionné.

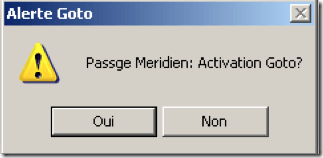

Si vous avez coché la case « alerte passage méridien », à chaque franchissement du méridien dans un sans
ou un autre cette fenêtre apparaitra :

Création de liste et ajout d’objet :

Pour créer une liste, il suffit de créer un nouveau fichier dans le répertoire d’eqtour  ayant pour extension
« .lst » par exemple : « ma liste a moi.lst ».relancer eqtour et la nouvelle liste apparaît.

Pour ajouter un objet à une liste, à l’aide d un planétarium et de eqmod simulator, pointer un objet,
commander le déplacement du télescope vers cet objet. Une fois que la mire se trouve sur l’objet, cliquer
sur le bouton « ajouter » de eqtour et renseigner la description de l objet et faire « entrer », l’objet apparaît
dans la liste

Une petite vidéo de présentation

http://www.youtube.com/watch?feature=player_embedded&v=Cj1kmh5RttA

.

Télécharger EQTour 1.20 (12 téléchargements )  – 495 ko

.

source

Nouveautés:

• compatibilité avec plus de caméras ZWO
• support de l’ASCOM 6.1
• contrôle du gain sous ASCOM
• fonction de mise en pause en cours de capture (pour les caméras DirectShow). La prévisualisation fonctionnera toujours mais sans écriture dans le fichier de sortie.

.

Télécharger SharpCap 1.5.327 (110 téléchargements ) – 2,1 mo

.

source

Une petite mise au point s’impose pour ce célèbre logiciel d’autoguidage.

Nouveautés

• Support des processeurs PPC (Mac)
• Support de la Starlight Xpress CoStar
• Support des caméras The Imaging Source
• Capture par dithering réglable
• Mise à jour des caméras Starfish Fishcamp
• Enregistrements des images au format FITS
• Retardateur des caméras sous ASCOM
• Rejet du “poids” d’une étoile
• Données pré-remplies pour le calibrage
• Changement du fichier log (colonne étoile saturée)
• Paramètre “Durée max AD” ajouté dans le menu avancé
• Paramètre “Basculer AD” ajouté dans le menu outils
• Tolérance du poids d’une étoile ajoutée dans le menu avancé
• Support des autoguideurs Orion en 32 et 64 bits
• Sortie Equinox pour MAC
• Verrouillage manuel de la position
• Changement de la couleur des lignes guide
• et d’autres nombreux changements

.

Télécharger PHD guiding 1.13 - PC (194 téléchargements )  – 9,8 mo

Télécharger PHD guiding 1.13 - MAC (15 téléchargements ) – 8,2 mo

.

source

Difficile à trouver donc j’archive ça sur astrolabo.

L’archive contient la version 5 ainsi que la mise à jour 5.5

.

Télécharger Plate-forme ASCOM 5 + maj 5.5 (116 téléchargements )   – 11,5 mo

Celui-ci permet de gérer le dithering avec PHD Guiding de préférence associé à MaximDL, Astroart, Artemis Capture  ou tout autre logiciel d’imagerie.

Il est compatible avec XP, VISTA et SEVEN donc universel.

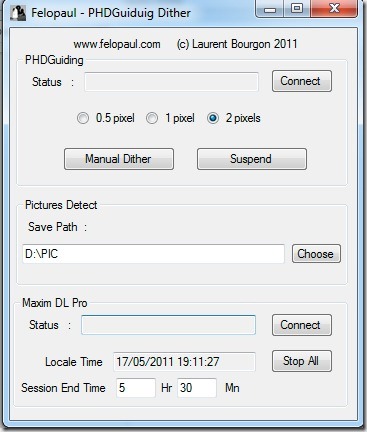

Un aperçu de l’interface

Pour l’utiliser, il vous faudra installer Framework .NET 2 ou 4, la plateforme ASCOM 5 avec sa mise à jour 5.5.1.

Afin de simplifier l’installation, je vous propose un “pack” de tout ce qui doit être installé pour que PHDMax puisse fonctionner.

.

Télécharger les – 57,6 mo

.

Pour une utilisation avec PHP Guiding,

• Créez un socket Ip sur PDH en adresse locale 127.0.0.1 port 4300 ( le port 4300 doit être libre)
• Activez l’option : « TOOLS / ENABLE SERVER » dans PHP Guiding.
• Lancez PHDMax.

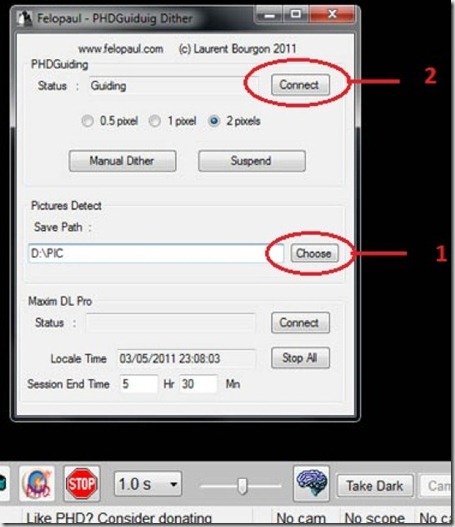

• Indiquez le répertoire dans lequel votre logiciel sauvegarde les images. (1)
• Cliquez sur CONNECT (2)

Pour une utilisation avec un logiciel d’imagerie (Astroart, Maxim DL…),

• Démarrez Maxim DL,
• Démarrez PHDGuiding (ou Guidemaster)
• Démarrez PHDMax
• Cliquez sur CONNECT
• Lancez l’autoguidage.
• Si vous changez d’objet, cliquez sur SUSPEND.

Si vous décidez d’utiliser PHD Guiding, il est conseillé d’utiliser la version 1.12.04 car elle gère le dithering aléatoire, accepte le logiciel et ne plante pas. Je l’ajoute dans l’archive du logiciel

.

Télécharger PHDMax avec PHD Guiding 1.12.04 (compatible) (51 téléchargements )  – 6 mo

.

Pour suivre les mises à jour du logiciel, rendez-vous sur la page de l’auteur et sur le fil de discussions d’Astrosurf. ou celui de Webastro

Nouveautés

• Version native 64bit pour Windows et Linux.
• Interface ASCOM intégrée, peut être utilisée avec Windows x64.
• Support pour INDI 0.6
• Plus d’options de la ligne de commande pour permettre des simples scripts d’automatisation.
• Ajout des symboles pour les objets du système solaire.
• Modification des couleurs par défaut et du réglage des étoiles.
• Permet de changer les images des étoiles en mode photographique.
• Permet de ne pas remplir le dessin des nébuleuses en mode graphique.
• Ajout de raccourcis clavier.
• Un clic droit sur les boutons permet d’accéder directement aux réglages correspondant.
• Plus de serveur d’images DSS.
• Mise à jour de la base de donnée SAC à la version 8.1.
• Sur Mac OS X le répertoire utilisateur change de ~/.skychart vers ~/Library/Application Support/skychart
• Correction du serveur tcp/ip sur Mac OS X.
• Dessine un petit cercle pour indiquer le résultat de recherche.

.

Diverses versions sont disponibles

Pour Windows 32 et 64 bits, pour Mac OS, pour Linux. Reportez-vous sur cette page pour connaître les procédures d’installation.

Sur MAC, il faudra disposer d’au moins 45 mo.

La dernière version Mac “de base”

.

Télécharger  Cartes du Ciel 3.2 - Windows 32 bits (84 téléchargements )   – 13,2 mo

Télécharger  Cartes du Ciel 3.2 - Windows 64 bits (50 téléchargements )  – 13,4 mo

Télécharger  Cartes du Ciel 3.2 - Mac OS X (24 téléchargements )   – 16,5 mo

.

source

Il s’agit du simulateur de focuser qui devrait être livré avec la prochaine version de Ascom 6 :

http://www.lsp-fr.com/astro/ASCOM/Focuser/Simulator.NET/FocuserSimulatorDotNet_Setup.exe

Il est le développeur chargé de ce simulateur dans l’équipe Ascom, c’est pourquoi il se permet de vous le soumettre.

Si vous avez des remarques, n’hésitez pas à lui en faire part.

Pour pouvoir l’utiliser, il faut bien entendu installer la dernière version de Ascom 5.5, disponible sur le groupe Yahoo dédié à Ascom.
http://tech.groups.yahoo.com/group/ASCOM-Talk/
Dans la zone "Files", vous trouverez un dossier appelé "Platform 5.5 Updater" et dans ce dossier se trouve le fichier "ASCOM Platform 5.5 Updater RC6 (v5.5.10.15).exe" qui est le programme d’installation.

Cette version de Ascom 5.5 fonctionne parfaitement, il n’y a donc aucun risque particulier à l’installer.

Nouveautés

• gestion correcte de Ascom 5.5
• ajout d’une information sur la luminosité de l’étoile sélectionnée
• ajout de deux boutons pour des mouvements lents du focuser

.

Télécharger  Bafocus 1.3.3 (185 téléchargements )

.

source

Nouveautés

• Le catalogue PGC 2003 est maintenant intégré nativement à C2A. L’ajout de ce catalogue a induit une augmentation significative de la taille du téléchargement.

• Support natif des montures Astro-Physics GTO possédant un contrôleur GTOCP3.
• Ajout d’une modèle d’étoiles synthétiques avec un modèle Gaussien de Sigma 1.
• Les options d’affichage des labels sur les objets sont maintenant plus nombreuses (nom, magnitude, distance)
• Les distances ont été ajoutées aux objets Messier du RNGCIC.
• La distance des étoiles Hipparcos est affichée.
• Ajout des informations de découverte des objets du catalogue RNGCIC (crédit Wolfgang Steinicke – voir le site http://www.klima-luft.de/steinicke/index_e.htm).
• Correction d’un problème dans la procédure d’alignement télescope ASCOM. Deux commandes étaient envoyées pour la calibration.
• Le champ maximum des oculaires dans les repères de champs est passé à 120° au lieu de 90°.
• Les étoiles binaires dans les objets utilisateurs sont maintenant représentées par un symbole conventionnel, c’est à dire un cercle barré horizontalement. Les étoiles triples et multiples gardent le même symbole.
• Correction de quelques problèmes concernant la possibilité de faire varier les magnitudes sur les objets du ciel profond alors qu’un filtre est positionné.
• Quand on demande uniquement l’affichage des étoiles synthétiques depuis la boîte de dialogue des options, la vue est maintenant rafraîchie.
• Il est possible d’importer maintenant tout le catalogue d’astéroïdes Bowell depuis la fonction d’importation automatique. Attention toutefois, le transfert est très long.
• Un clic gauche sur l’icône de la Lune dans la barre de dialogue en bas de l’écran tout en maintenant la touche MAJ du clavier appuyée provoque l’affichage des informations sur la Lune dans la zone d’information. Ceci est utile par exemple pour connaître les heures de lever, de transit et de coucher de la Lune sans avoir à identifier cette dernière. L’appui sur la touche Ctrl provoque l’affichage des informations sur le Soleil.
• Un bouton a été ajouté à la fenêtre de traitement des images pour ajuster le niveau de zoom à la taille de la fenêtre afin de voir une image dans son ensemble.
• Une boîte de dialogue d’options a été ajoutée à la fenêtre de traitement des images afin de spécifier le comportement par défaut lors du chargement des images (affichage d’une image dans son ensemble ou pas).
• Les marquages sur les objets (image, observation, Messier, objet utilisateur) sont maintenant mieux centrés quand l’objet est affiché sous forme d’un symbole.
• Un problème a été corrigé sur l’application automatique de l’affichage des astéroïdes et comètes en cas d’application d’une filtre.
• Amélioration de la gestion des icônes dans la barre d’outils principale.
• Ajout des icônes dans la barre d’outils principale.

.

Télécharger C2A 2.0.34 (19 téléchargements )  – 27,5 mo

.

source
