• Nouvel assistant pour caractériser les conditions et suggestions des paramètres  de guidage
• Nouvelle procédure de calibration
• Option pour centrer l’AO après chaque tramage
• Nouvelle option pour superposer une fente de spectroscope
• Nouvel algorithme de guidage passe-bas
• Améliorations de l’algorithme de guidage
• Support de la rotation de la caméra
• Mise à jour pour ces caméras:Fishcamp, SX, ZWO, DSI, QHY
• Amélioration de la stabilité de l’ASCOM et corrections du serveur API
• Nombreuses corrections de bugs
• Amélioration des performances
• Enregistrement des informations de déboggage amélioré
• Mises à jour du fichier d’aide

Télécharger  PHD2 Guiding 2.5.0 - PC (2369 téléchargements )

Télécharger  PHD2 Guiding 2.5.0 - MAC (41 téléchargements )

Avec DxO Optics Pro, vous pouvez supprimer efficacement le bruit, optimiser l’exposition et le contraste, magnifier les couleurs et rehausser les détails : DxO Optics Pro vous permet de tirer en quelques clics le meilleur de vos photos, quelles que soient les conditions de prise de vue.

Allez sur cette page. Vous devrez y indiquer votre adresse mail et saisir le code indiqué.

En plus, avec le code DIGITALPHOTOGRAPHER1014, vous pourrez essayez la dernière version de la suite (la 9) pendant 3 mois.

Vous recevrez alors un mail avec votre licence et  le lien de téléchargement (PC ou OSX). Cette licence est valable pour 2 ordinateurs. Cette offre prend fin le  31 janvier 2015.

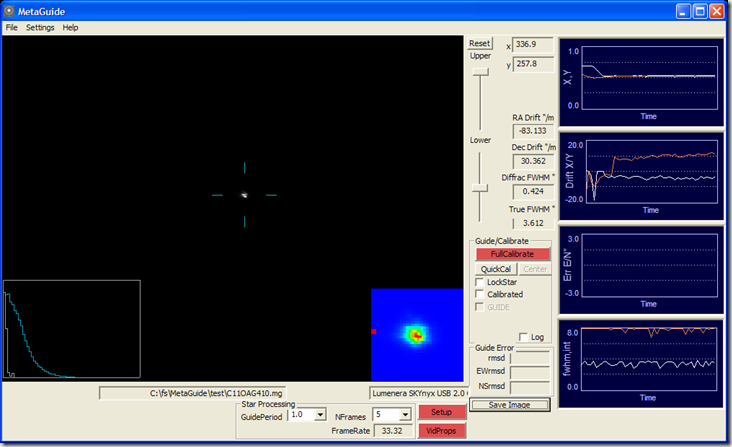

En effet, la mise à jour de ce logiciel d’autoguidage date d’août 2010 et je l’avais un peu ‘zappée’

Nouveautés

• support de toutes les caméras
• calibration plus rapide et plus fine
• vue en direct qui permet de voir à la fois l’étoile guide et la cible
• mode prise de contrôle à distance qui permet de piloter le logiciel via des messages UDP
• bugs fixés et améliorations diverses

.

Télécharger  MetaGuide 4.6,2 (139 téléchargements )   – 5.5 mo

.

source

En 3 étapes, calibrez vos écrans rapidement et obtenez son profil ICC.

.

Télécharger Calibrize 2.0 (36 téléchargements )  – 1,15 mo

.

http://www.calibrize.com/source

Il s’agit ici d’une série de copies d’écran de Guidemaster en action pour ceux qui ne veulent pas trop se prendre la tête avec les options et les paramètres de Guidemaster. Loin de moi l’idée de vous prendre pour des « nuls » lol.

.

C’est la configuration que j’utilise et que je mets en oeuvre chaque soir que je veux faire de l’acquisition.

Cela vaut ce que cela vaut et c’est sans prétention aucune mais ça a l’avantage d’être rapide et visuel.

1 . Configuration du télescope et de la caméra de guidage

A ne faire qu’une fois.

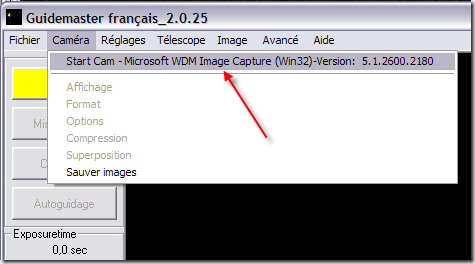

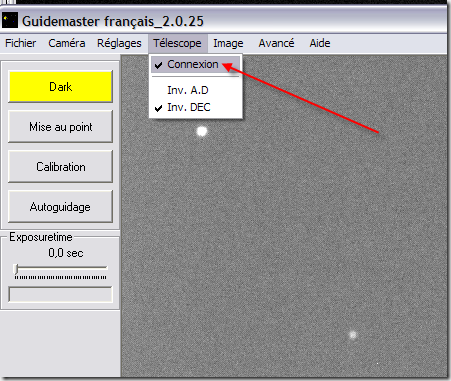

2 . Démarrer la webcam et connecter le télescope

3 . Calibrer la monture

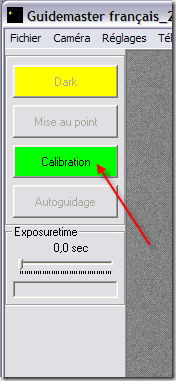

Cliquez sur le bouton Calibration et cliquez sur une étoile suffisamment lumineuse. Je prends toujours le choix manuel et non la recherche automatique de l’étoile guide. (pensez bien à repérer où elle se trouve car pendant le déplacement de la monture vous ne la verrez pas se déplacer).

Après plusieurs déplacements de la monture (et de clics sur l’étoile de référence), une boîte de dialogue présentera les vecteurs mesurés. Probablement que le backlash sera important, ne tenez pas compte de l’alerte.

Idéalement, la calibration est à réaliser pour chaque nouvel objet pointé (personnellement, je ne le fais pas toujours).

En revanche, si la caméra de guidage a été tournée sur son axe, il faudra le faire.

A l’issue de la phase de calibration, ce qui est important c’est que les vecteurs soient le plus symétriques possibles. Ne vous inquiétez pas si Guidemaster vous dit que votre monture est ‘pourrie’, il le dit à beaucoup d’entre nous mais ça n’influe pas sur les résultats.

4. Autoguider

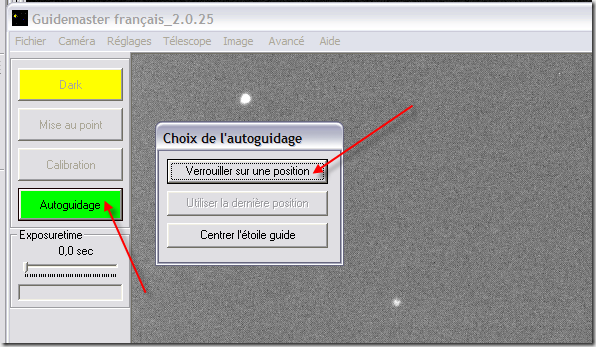

Maintenant commencent les choses sérieuses. Cliquez sur Autoguidage et sur Verrouiller sur une position.

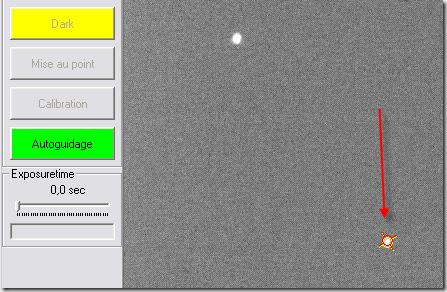

Choisissez une étoile plutôt lumineuse. Celle qui est choisie sur l’image ci-dessous est trop lumineuse et trop saturée, le guidage ne sera pas bon.

Ici, l’étoile choisie n’est pas trop mauvaise mais manque de contraste. L’autoguidage commence.

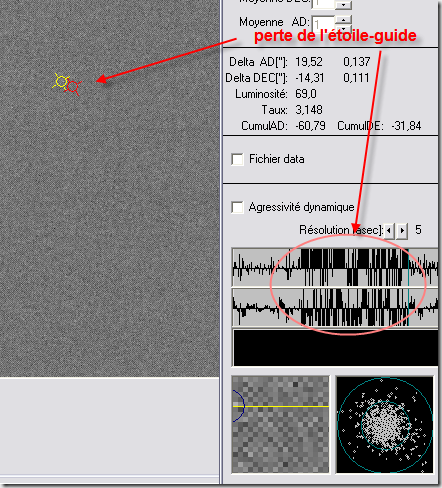

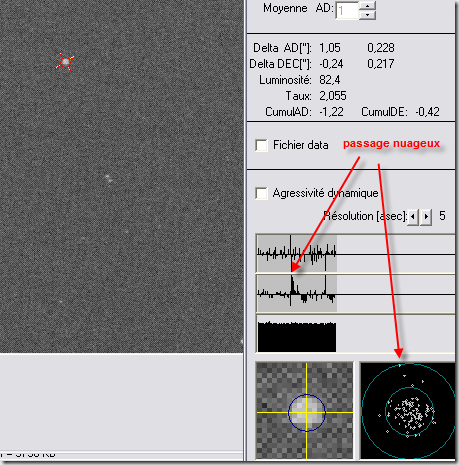

En cas de passages nuageux, le logiciel perd le guidage. Attention à ce que la perte ne soit pas trop longue sinon, il y aura fatalement un bougé sur votre image. Dans ce cas, surveillez l’écran et si le passage est trop long, coupez l’autoguidage  pour le remettre ensuite. Guidemaster n’a pas « encore » d’alerte sonore. C’est bien dommage, voilà presque 2 ans qu’on attend cette fonction.

Si vraiment tout va mal, voilà ce que ça donne.

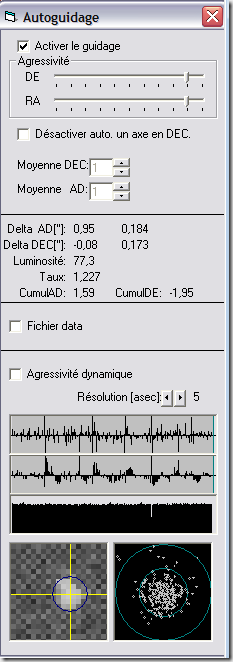

En revanche, si tout se passe bien, un écran comme celui-là sera visible.

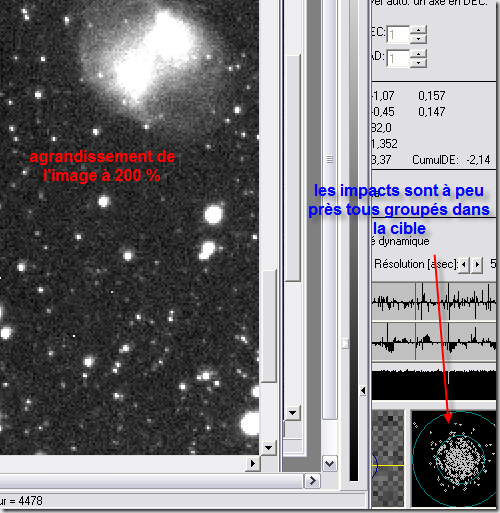

A la fin, on peut obtenir ce résultat. A 200%, les étoiles sont encore bien rondes et le guidage a duré 5 min.

5. Ecran-type

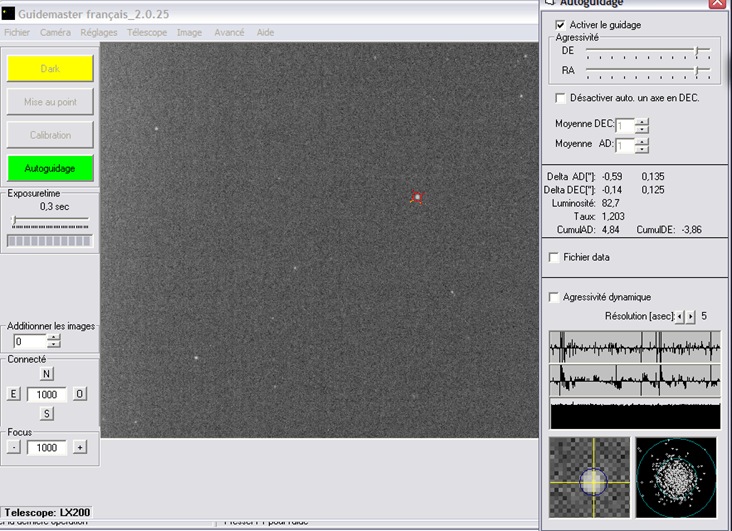

Pour finir, l’écran-type de Guidemaster quand tout va bien.

et le résultat de 6 min de guidage. Rien à redire, Guidemaster fait bien ce qu’on lui demande.

.

Télécharger le Tutorial d'utilisation de Guidemaster "pour les nuls" (442 téléchargements )  – 1,21 mo

.

Télécharger et extraire le fichier à la fin de cet article.

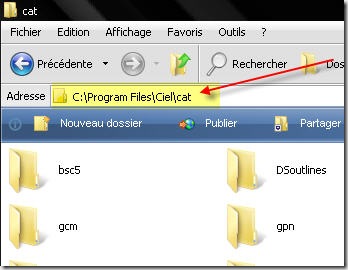

Copier le dossier obtenu dans le dossier Cat

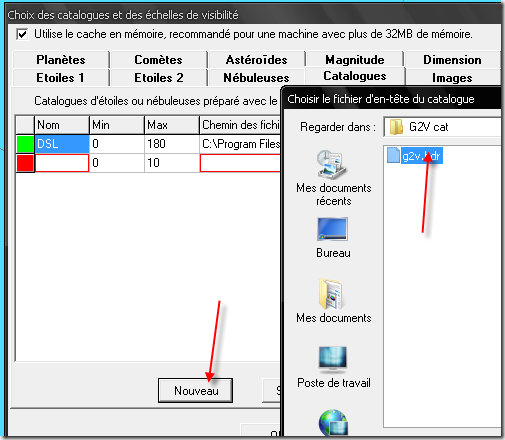

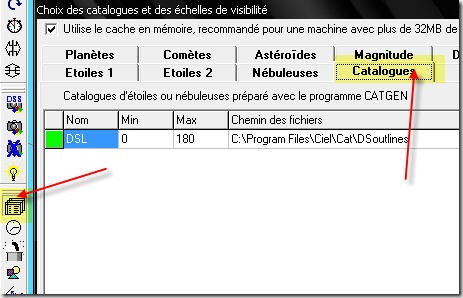

Cliquer sur l’icône comme sur l’image ci-dessous puis choisissez l’onglet Catalogues

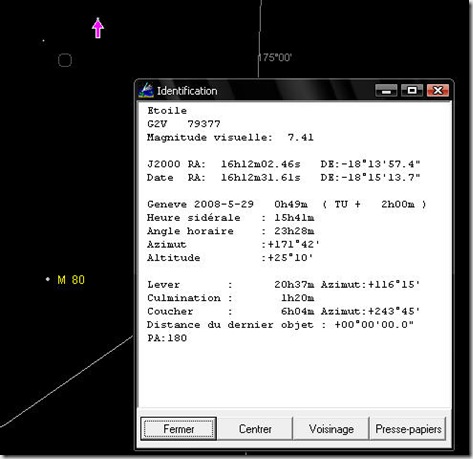

Puis cliquez sur Nouveau et entrez dans le dossier G2V cat

Cliquez sur le bouton rouge pour qu’il devienne vert

Vous pouvez désactiver vos catalogues d’étoiles en décochant les cases pour n’afficher que les étoiles G2V afin d’en faciliter le repérage.

.

Télécharger les  Catalogue d'étoiles G2V pour Cartes du Ciel (158 téléchargements )   – 23 ko

Le précédent tutorial a été affiché 10678 fois.

Avantages de GuideMaster sur GuideDog:

– la calibration donne une idée claire du backlash, de la vitesse et du sens des déplacements,
– un meilleur contrôle ensuite sur les paramètres de vitesse des moteurs (le Long AD et Long.DE),
– la possibilité d’activer l’autoguidage dans les directions choisies,
– la visualisation de la performance par la cible et surtout par les 2 graphes horizontaux qui sont identiques à des graphes de PEC, en RA et en DEC,
– l’agressivité dynamique.

Guidemaster

Guidemaster est un logiciel de guidage automatique d’un télescope sur monture équatoriale à l’aide d’une webcam. Le logiciel est capable de piloter la monture selon différents protocoles.

– ASCOM

• à l’aide d’un port série http://ascom-standards.org/

– Port parallèle

• pour cela vous aurez besoin d’une boîte à relais qui sera branchée sur le port parallèle.
• Vous pouvez vous la fabriquer selon http://www.guidemaster.de/interface.asp
• ou l’acheter ici http://www.store.shoestringastronomy.com/gpint_pt.htm

– GPUSB (Shoestring)

• A l’aide d’un port USB
• http://www.shoestringastronomy.com/
• http://www.store.shoestringastronomy.com/products_gp.htm

– Mastermount

• A l’aide d’un controleur Mastermount. Il s’agit d’un contrôleur développé par Matthias Garzarolli, Volker Pritsching et Bernhard Liebscher. Il offre la possibilité de positionner la monture très précisément à l’aide de micro-pas

– LX200 (Meade)

• Port série
• Vous pouvez aussi utiliser le port parallèle pour la commande des webcams modifiées longues poses. Il est aussi possible de commander par ce port l’obturateur des APN tels que les EOS de Canon.

Nous dégageons toute responsabilité pour les dommages que ce logiciel pourraient causer au PC ou au télescope.

Exigences système :

– 300 MHz / espace disque 128MB

– Windows 2000 / Windows XP

– Webcam USB (avec modification)

– ASCOM, si vous utilisez ce protocole (téléchargez la dernière version http://ascom-standards.org/download.html)

– Pilote de webcam

– Pour Windows XP il faudra vous connecter comme Administrateur.

Conseils

Pour cela:
– ne pas lancer l’autoguidage de suite, observer ce qui se passe sur la cible, les graphes, l’évolution des écarts.
Cela va donner des indications sur:
– la turbulence,
– le sens général de la dérive en non guidé
Si la turbulence est de +/-1 « , paramétrer le logiciel pour qu’il n’effectue des corrections qu’à partir de 1 ». Sinon on chasse la turbulence. De toute façon on ne pourra pas faire mieux que cet écart.
Si possible, utiliser une webcam longue pose, même si l’étoile est assez lumineuse; utiliser une vitesse de 0,5s (ça va intégrer la turbulence) mais attention de ne pas saturer l’étoile.
Quand le sens de la dérive est bien évident, lancer le guidage. Le logiciel va essayer de ramener l’étoile à son point de départ. Observer les carrés verts de direction N et S. Regarder lequel s’allume. Désactiver la correction sur le sens qui ne s’allume pas.

Très important: le rattrapage de jeu en autoguidage c’est mission impossible.

Il est possible qu’en cours de soirée le sens de dérive en DEC s’inverse (passage au zénith); s’ajuster alors en conséquence.
Si le logiciel ne ramène pas tout de suite l’étoile en DEC, attendre un peu, il est peut-être en train de compenser  le jeu.
Observer ensuite comment les valeurs d’écart fluctuent autour du zéro, avec les carrés verts dans le coin de l’oeil pour ne pas mélanger les changements dus à la turbulence et ceux dus aux corrections d’autoguidage.

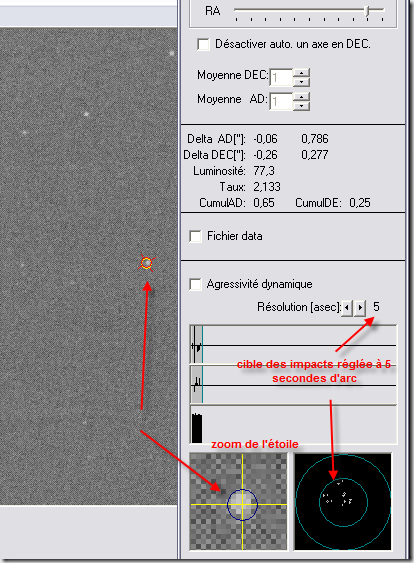

Dans la zone -1″ à +1″ (d’après l’exemple ci-dessus), les carrés verts ne s’allument pas. En dehors de cette zone, observer de combien l’autoguidage ramène l’étoile. Il faut qu’elle soit ramenée de l’autre côté du zéro.
S’il apparait sur la cible au bout de quelques minutes que l’autoguidage est incapable de la ramener de l’autre côté du zéro (nuage excentré), c’est que l’action n’est pas assez énergique.

Le paramétrage de base étant:
– agressivité à 100% sur les deux axes,
– agressivité dynamique ON (attention elle se remet à OFF quand on arrête l’autoguidage)
On ne peut pas jouer sur l’agressivité pour obtenir une action plus puissante.
Il faut alors changer la valeur du paramètre Long. AD ou Long.DEC dans le menu « Vecteurs ». Attention, pour plus d’action il faut diminuer la valeur Long., et pas l’inverse.
Tous ces essais seront conduits avec les graphes bien en vue de façon à évaluer l’efficacité des actions correctives au fur et à mesure. GuideMaster a l’avantage de donner  le graphe DEC.

– utiliser le protocole LX200 mais avec la case « Utiliser les commandes LX200 » décochée
– dans Telescope/Options de calibration, les temps de déplacement doivent être adaptés à la focale. Avec 600mm mettre 15000ms (je dis bien 15 secondes) pour AD et DEC,
– désactiver les backlash correction, en autoguidage et en calibration tant que ça ne marche pas à peu près bien,
– lancer la calibration avec une seule étoile à l’écran, bien lumineuse et bien centrée
– une règle d’or: jamais d’étoiles saturées pour le guidage.(Le centroide, c’est le « centre de gravité lumineux » de l’étoile. Chaque pixel a un « poids », de 0 à 255, on en calcule le « barycentre ». Les pixels saturés, à 255, sont des pixels de « poids infini », et les formules de calcul digèrent ça très mal)

Une configuration qui fonctionne bien:  (99.9% des impacts dans la cible de 5arcsec)
ont>

• temps maxi de déplacement: 500ms
• vitesses d’autoguidage 1.25X (1.25X-0.25X en AD, +-0.25X en Dec)
• résolution de la cible 5
• agressivité dynamique cochée
• agressivité AD et Dec à 90%
• corrections de tous les écarts (sans tolérance de 1″ par exemple)

LE LOGICIEL

1. Mise en station

Le télescope doit être mis en station très précisément. Plus la MES sera précise et moins il sera nécessaire de corriger en déclinaison. Re-vérifiez les réglages après montage du télescope. Souvent ils se dérèglent avec le chargement. En particulier si le sol n’est pas très ferme (prairie, gazon, etc…)
La moindre erreur de MES se traduit toujours par une rotation du champ; plus ou moins importante bien sûr selon l’erreur.
Et ça, l’autoguidage ne sait pas le corriger entièrement.
Dans une dérive d’étoile due à une mauvaise mise en station, il y a deux composantes :
– une translation, en crabe, que l’autoguidage gère bien à coup de poussettes perpendiculaires,
– une rotation, contre laquelle il n’y a pas de solution simple (il faudrait faire tourner le porte-oculaire)
Heureusement, le gros morceau c’est la translation, mais pour des poses de 5 min à 2000mm de focale, la rotation peut devenir gênante.
Le résultat c’est que toutes nos étoiles vont tourner autour du point fixe que constitue l’étoile guide.
Si on a choisi une étoile guide au plein milieu de la zone à imager, les dégâts seront faibles. Si on est allé chercher une étoile à 2°, gare à la MES. Surtout aux longues focales.
Donc, si vous avez crû que vous alliez faire l’économie d’une bonne MES, vous avez tout faux….

2. Branchement de la webcam et réglage des paramètres

Branchez la webcam et saisissez ses paramètres. Dans le menu « Caméra », démarrez la webcam avec « Démarrer la webcam» (si vous utilisez DirectX, le nom de la webcam est indiqué) au cas où elle n’aurait pas démarré automatiquement.

Ci-dessous un exemple avec la webcam Philips SPC900NC.
Des essais avec différents temps de pose (5img/s ou poses de 1s par exemple) donnent les mêmes résultats, contrairement à ce que la théorie prévoit. C’est toujours la problématique turbulence/vitesse/temps de réaction: on ne peut pas chasser la turbulence.
Ce qui semble important c’est d’avoir une étoile guide bien contrastée. Si les bords en sont trop flous, les calculs du centroide sont moins précis.

Vitesse Recommandation : 10 img/s.

Quand vous utilisez DirectX, vous obtenez d’abord la boîte de dialogue suivante :

Recommandation : Régler la résolution sous DirectX ou VideoforWindows à la valeur maximale (640 x 480).

3. Réglage des options

• a) Options de la webcam

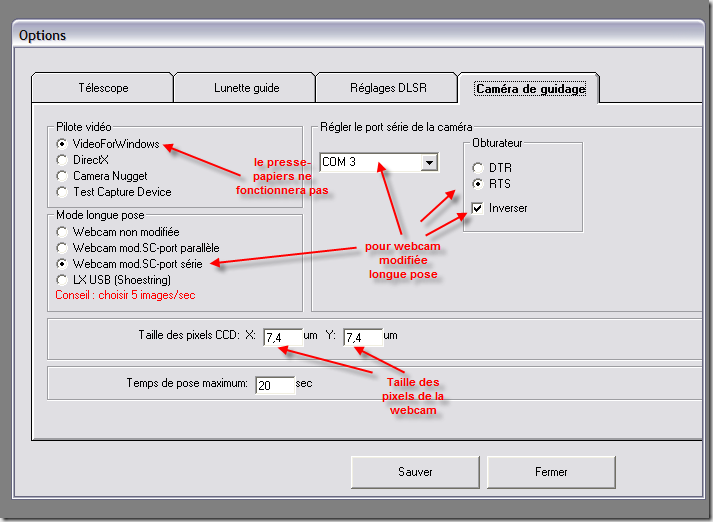

Dans le menu « Réglage / Options / Caméra de guidage» , choisissez votre webcam. S’il s’agit d’une webcam non modifiée, cochez « Webcam non modifiée ».

Choisissez le pilote vidéo, VideoForWindows ou DirectX.

Recommandation : VideoForWindows

Sous « Taille des pixels CCD », indiquez la taille des pixels du CCD en microns.
Par exemple Toucam modifiée SC capteur N&B 7,4 x 7,4  –  Vesta Pro 5,2 x 5,2

Ici, apparemment le réglage pour une ST4 ???

Si vous utilisez une webcam modifiée, lisez cet article qui précise comment l’activer.

• b) Options du télescope

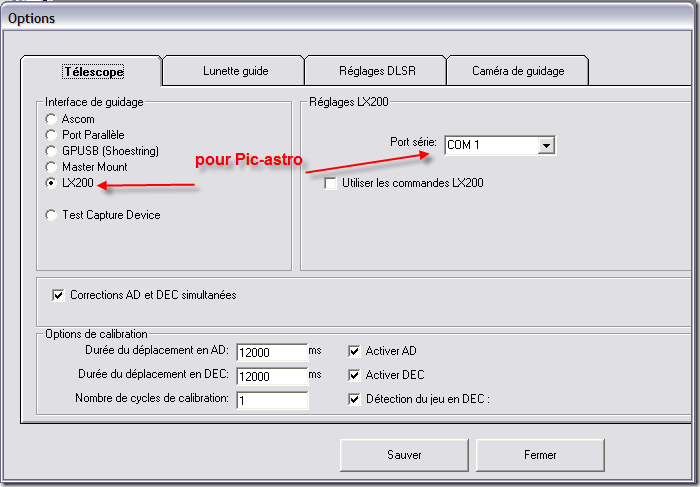

Choisissez ici l’interface de guidage de votre télescope. Pour l’interface LX200, indiquez le numéro du port série sur lequel votre télescope est branché.

Accessoirement vous pouvez activer ici « Utiliser les commandes LX200 ». Il s’agit de commandes de type « :Mgn2000# » par lesquelles la monture prend en charge le timer, mais cette fonction n’est supportée que par un très petit nombre de montures.

Pour PIC-ASTRO et les versions V2_40 et supérieures il faut cocher cette case. Les corrections d’autoguidage n’en seront que plus précises.

Corrections AD et DEC simultanées : si votre monture n’est pas capable de gérer les corrections simultanées, désactiver cette option.

PS: L’option « Pas de compensation du jeu (backlash) » présente dans d’anciennes versions du logiciel a disparu dans la dernière version.

Options de calibration : Indiquez ici si vous souhaitez activer/désactiver la calibration sur les axes RA et DEC ainsi que le rattrapage de jeu en DEC. Les temps de déplacement correspondent à la durée durant laquelle le télescope sera déplacé durant la phase de calibration. Ne descendez pas en dessous de 5000 ms. Avec 600mm, mettre 15000ms (je dis bien 15 secondes) pour AD et DEC.
En phase de calibration, Guidemaster va envoyer pendant ce temps un ordre dans une direction. Au bout de ce temps le logiciel va analyser le déplacement de l’étoile sur l’écran.
Guidemaster veut que ce déplacement fasse entre 4 et 100 pixels. Si le temps est trop bref (déplacement de moins de 4 pixels ou trop long ( plus de 100 pixels) Guidemaster s’arrête.

Si votre t&#2
33;lescope/monture a un jeu plus important, augmentez un peu cette valeur. Durant la calibration, le jeu sera défini.

Recommandation : utilisez les options de calibration comme indiqué sur l’image ci-dessus.

LX200 setup

Il est possible d’utiliser Guidemaster avec la plate-forme ASCOM.

Cliquez sur Réglages pour choisir le télescope.

• C) Lunette guide

Indiquez ici la longueur focale de la lunette guide.

Erreur maximale sans correction: écarts, en arc sec, qui ne seront pas corrigés. Mettre 1, cela évite de corriger la turbulence.
Puisqu’on ne peut pas chasser la turbulence (postulat de base en guidage), commencer par en définir l’amplitude et limiter les corrections de guidage à ce qui dépasse l’amplitude de cette turbu (typiquement 2″).
De plus, définir arbitrairement l’erreur max non corrigée (2 asec par exemple) et observer les petits carrés verts de correction. Normalement ça ne devrait pas corriger plus de une fois toutes les 2 secondes. Si ça clignote AD+/AD- sans arrêt, c’est qu’on chasse la turbulence. Augmenter alors la valeur. Ce réglage doit être modifié en cours de soirée si les conditions de turbulence changent.

Délai après déplacement : une petite pause est faite après chaque déplacement, avant que l’image suivante de la webcam soit traitée, au cas où la monture se balancerait encore un peu.

Durée maximale du déplacement : il s’agit de la durée maximale d’un déplacement du télescope. Si ce temps est dépassé, une nouvelle image de la webcam est utilisée. Ceci est destiné à éviter, en cas d’apparition de nuages par exemple, que des pixels chauds soient confondus avec des étoiles et que le télescope soit laisser libre de ses déplacements. Ceci ne vaut que pour le guidage, pas pour la calibration. Ce paramètre ne sert qu’en sécurité pour éviter que le système ne s’emballe. Il est signalé qu’il est possible de diminuer l’incertitude de guidage en modifiant la valeur (300ms)

Alarme si l’erreur supérieure à : alarme sonore. (0 désactive l’alarme). Il s’agit du bip généré par le haut-parleur de l’unité centrale (pas de wav ni de mp3) – Je ne suis jamais arrivé à la faire fonctionner. L’auteur promet tout de même de s’y pencher dans une prochaine version.

Démarrer le guidage immédiatement: après appui sur le bouton « Guidage », le guidage démarre immédiatement. Si ce n’est pas souhaité, décochez la case.

• d) Configurations (menu Réglage/Configurations)

Vous pouvez ici nommer, enregistrer et réutiliser plusieurs configurations (jusqu’à 5).

• e) Divers (menu Réglage / Options / Guiding Scope)

Dans l’écran « Autoguidage », coche r a case « Fichier data » permet de sauvegarder les données de guidage.

Des explications sur la structure des données sont données plus loin.

Activer filtrage adaptatif

En autoguidage, il sera possible de régler le filtre adaptif.

Ce filtre prend en compte les corrections passées en RA et ajuste le filtre FIR (Finite Impulse Response ) de manière optimale pour mieux distinguer le bruit d’erreurs réelles, sans que cela ne cause de dérive dans le temps .

Le filtre a besoin de 30 à 60 secondes pour s’adapter (avec une durée d’exposition de 1 seconde), bien que cette durée d’adaptation dépende aussi du facteur Agressivité.

Curseur Mélange du filtre à « 0 » : le filtre est désactivé

Curseur Mélange du filtre à « 100 » : le filtre est à plein effet.

Le curseur Agressivité permet de régler l’agressivité avec laquelle le filtre s’ajuste. Une bonne valeur de départ est de 70.

Le filtre peut devenir instable, quand on a de grandes corrections en AD et que Agressivité est réglée sur 100.

Si le filtre devient instable, pas de panique, désactiver simplement le guidage et réactiver, ce qui efface les coefficients du filtre.

Recommandation : désactiver

• f) Réglages DSLR

Sélection DSLR : indiquez ici comment l’APN est raccordé.

Port parallèle voir http://www.guidemaster.de/interface.asp

DSUSB (Shoestring) : voir http://www.store.shoestringastronomy.com/products_ds.htm

Interface série: voir http://www.beskeen.com/astro/serialDSLRcontrol/SerialPortControlCables.htm

Temps de poses DSLR : vous pouvez choisir ici les temps d’exposition ou les effacer

Rayon de diffusion : indique de combien de pixels en AD et DEC sont écartés après chaque prise de vue. Dans un champ de N x N pixels, une fonction aléatoire balaie le champ. Cela fonctionne automatiquement quand un APN est raccordé, sinon vous pouvez entrer la valeur manuellement.

4. Réglages Vecteurs

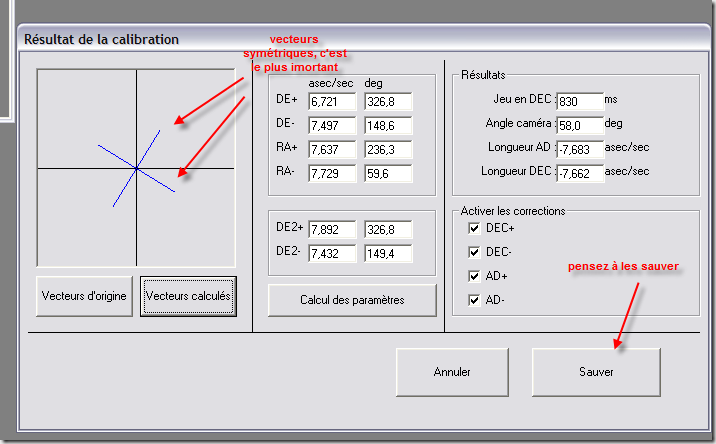

Vous pouvez voir ici les valeurs fournies par la calibration. Voir plus loin.

5. C
onnexion du télescope

Avant de calibrer ou de guider vous devez connecter le télescope.(Menu Télescope)

Une fois connecté, voici l’écran:

Ces deux options permettent d’inverser le sens de marche manuel .

Quand on inverse les directions, cette inversion s’applique aussi au fonctionnement automatique.

Cette fonction est intéressante car elle évite d’avoir à recalibrer après une inversion de la monture. Toutefois, pour certaines montures, il faut quand même inverser une ou deux directions (du fait de la calibration, cette fonction n’est pas réellement nécessaire).

6. Calibration

Après avoir dirigé la lunette guide vers une étoile, vous lancez la calibration de l’ensemble Télescope/Monture.

Après avoir appuyé sur le bouton « Calibration », la boite de dialogue suivante apparaît :

Vous pouvez laisser le programme rechercher l’étoile guide automatiquement ou en choisir une avec un clic de souris.

Dans un premier temps, le télescope est envoyé vers le Sud. Puis le programme recherche automatiquement une étoile guide. En recherche manuelle vous devez cliquer sur l’étoile choisie.

Si l’option « Réglage/Options/Télescope/Détection du jeu en DEC » est activée, le télescope se déplace plusieurs fois dans différentes directions selon la séquence suivante : N, N, S, S, W, E, N.

Si l’option est désactivée, le télescope se déplace vers N, S, W, E.

Si vous avez opté pour la sélection manuelle de l’étoile guide, vous devez re-identifier l’étoile après chaque déplacement.

Après une calibration réussie, l’écran suivant apparaît:

Après cela, vous pouvez visualiser les résultats de la calibration : les vecteurs d’origine et les vecteurs calculés. Voir l’écran « Réglages/Vecteurs ».

Dans « Résultats » vous trouvez le jeu DE en ms, l’angle de la caméra, la longueur des vecteurs AD et DEC.

Le champ central donne les valeurs mesurées pour chaque déplacement individuel :
Les vitesses AD+ et AD- (et DE+ et DE-) doivent être identiques. Ce qui est rarement le cas quand on laisse faire Guidemaster, du fait du backlash essentiellement.

Le champ de droite donne les valeurs calculées à partir de ces mesures.

Jeu sur l’axe DE en millisecondes= durée avant que le mouvement démarre.

L’angle de la caméra est donné en degrés.

La longueur des vecteurs AD et DEC est la distance parcourue en arc.secondes/seconde.

Le logiciel calcule les vitesse angulaires en arc.sec/sec à partir de son petit trajet de calibration. Mais, quand on connait exactement ses vitesses, il vaut mieux les injecter directement à la main dans cet écran. Le tout étant de les calculer.
Les valeurs entrées dans PIC-ASTRO sont des multiplicateurs de la vitesse sidérale (15 arc sec/sec), avec la petite subtilité en AD :
– 1,5 en AD signifie que le télescope corrige à 0,5x la vitesse sidérale, soit 7,5 asec/s
– 0,5 en DEC signifie … la même chose, soit 7,5 asec/s aussi
Dans Guidemaster, il faut rentrer ces valeurs en arc.sec/s dans la vitesse (remplacer les résultats de la calibration par ces valeurs).
Attention à conserver les valeurs angulaires quand même, puis cliquer sur calculer. De plus, il faut tenir compte de la déclinaison de l’étoile guide et corriger la vitesse AD en conséquence

Activer les corrections

Permet d’activer/désactiver l’autoguidage sur les différents axes. On peut ainsi demander au programme de ne corriger la déclinaison que dans une seule direction.

Les valeurs indiquées peuvent être rejetées ou sauvegardées. Si elle sont sauvegardées, elle seront utilisées pour l’autoguidage.

Si vous interrompez la calibration, le déplacement en cours est quand même conduit à son terme.

Attention de ne pas cocher DEC+ et DEC-

en même temps, il ne faut cocher qu’une

des 2 cases.

Quand faut-il calibrer ?
Obligatoirement quand la webcam est bougée.
Pour certains télescopes, la direction DE doit être inversée ou recalibrée, quand on change l’orientation du tube de l’Est vers l’Ouest ou d’Ouest en Est.
Il peut être avantageux de recalibrer quand on photographie un autre objet, par exemple quand on photographie un objet proche de l’équateur et que l’on passe à un objet proche du pôle, ou inversement, car ceci affecte la longueur des vecteurs.

7. Guidage

Une action sur le bouton « Autoguidage » fait apparaître la fenêtre suivante :

– Verrouiller sur une position
Vous choisissez une étoile guide et le programme se cale dessus

– Utiliser la dernière position
Fonction très importante, quand on a terminé/interrompu le guidage, on peut le reprendre à partir de la même position

– Centrer sur l’étoile guide
L’étoile guide est amenée au milieu de l’écran de la webcam. Alors commence le guidage.

Cherchez une étoile guide assez lumineuse pour pouvoir suivre à 5 im/s, avec un gain autour de 20%-25% et une luminosité affichée par Guidemaster entre 1.5 et 3 (pour ne pas saturer le capteur). Ainsi l’étoile guide est seule sur l’écran avec un fond bien noir.

Recommandation : Essayez de choisir l’étoile guide la plus proche du centre !

Après avoir choisi l’une de ces options, la fenêtre de contrôle du guidage apparaît.

Si vous avez coché la case « Démarrer le guidage immédiatement » dans le menu « Réglages/Options/Lunette guide», le guidage démarre instantanément.

Si ce n’est pas le cas, activez le guidage manuellement en cochant la case « Activer le Guidage ».

Quand le guidage est désactivé, vous pouvez observer les corrections produites par la combinaison Télescope/motorisation/monture/trépied.

Agressivité : Il s’agit de l’intensité de la correction.

Le programme calcule, le moment et la durée des impulsions de correction, pour aller de la position actuelle à la position cible. Avec 100% le déplacement se ferait en une seule fois, mais comme les vecteurs ont toujours une petite erreur, et aussi parce que le seeing a une influence,utiliser toujours une agressivité plus petite. Choisissez donc une agressivité pas trop forte, sinon votre système se mettra à osciller. La valeur va de 0 a 100.

Recommandation : 30 en DE et RA

Désactiver auto. un axe en DEC : Les corrections ne se feront que sur un seul en axe en déclinaison.(conseillé)

Moyenne DEC / Moyenne AD : on définit ici sur combien d’images de la webcam est calculée la moyenne servant à calculer la position. Le moyennage démarre de suite. Ne pas moyenner est équivalent à « 1 ».

Recommandation : 1

Agressivité dynamique: L’idéal est de cocher « agressivité dynamique » et de mettre les agressivités AD et DEC au maximum. Cela permet d’avoir de grands déplacements quand on est loin du centre, et de petites corrections quand on s’en rapproche. Ensuite, pour encore adoucir les réactions, on peut diminuer ces agressivités.
Attention, l’agressivité dynamique dépend de la valeur de la cible (5 ou 10 par exemple vont faire réagir le système différemment).

Lors du guidage ou de l’observation, les valeurs suivantes sont calculées et affichées :

Delta AD (‘’) : erreur actuelle (écart avec la position cible) en secondes d’arc pour l’axe DA

Delta DE (‘’) : erreur actuelle (écart avec la position cible) en secondes d’arc pour l’axe DE

Luminosité : information sur la luminosité, il n’y a en fait pas de possibilité de transformer cette valeur en magniture

Taux(s) : taux de correction, dépendant des durées de déplacement, du temps de calcul (de l’ordinateur) et de la durée de pose. Dans ce taux entre aussi le temps nécessaire au télescope pour se déplacer et le temps de calcul de la position. On ne prend une nouvelle image en compte qu’après la durée du calcul et du déplacement du télescope.

CumulAD : somme de toutes les corrections ; permet de voir si l’axe AD tourne trop vite ou trop lentement, l’idéal serait 0.

CumulDE : somme de toutes les corrections ; permet de voir si l’axe DE tourne trop vite ou trop lentement, l’idéal serait 0.

Fichier data: en cochant cette case, vous pouvez enregistrer dans le fichier « Data.dat » les valeurs suivantes : Date, Time, Timer, RA_Error, DE_Error, Brighness, RA_Correction, Dec_Correction,

RA_Error_average, DEC_Error_average

Les données signifient :

Date, Time, Timer (durée depuis le temps 0), RA_Error (en asec), DE_Error (en asec), Brighness, RA_Correction (10ms, +/- = direction), Dec_Correction (dito RA),

RA_Error_average (asec si le moyennage est actif) , DEC_Error_average (dito RA)

Il est possible d’utiliser le fichier avec PEAS pour analyser votre erreur périodique.(voir cet article)

Si l’on souhaite visualiser l’erreur, sans activer les corrections, on peut désactiver le guidage (décocher la case « Activer le guidage ») ou mettre l’agressivité RA et/ou DE à 0. Il est ainsi possible de faire une mesure de l’erreur périodique.

Le diagramme supérieur montre l’erreur en Ascension droite, celui du bas l’erreur en déclinaison.

On peut régler l’amplitude du graphique du cumul des impacts de guidage en changeant la valeur de la « Résolution» sur 0.5, 1, 2, 5, 10, 20, 50, 100, 200, 500.

Recommandation : 5asec.

Le graphique en bas à gauche montre un agrandissement de l’image principale (10 x 10 pixels).

Sur le graphique à droite de celui-ci, tous les points de mesure sont additionnés. Sur l’axe des X on trouve les écarts en RA et sur l’axe des Y les écarts en DE.

Pour effacer la représentation, cliquer sur le diagramme concerné.

La suite dans ce fichier

EQAlign est un logiciel permettant à l’utilisateur de mettre en station une monture de type allemand (GP ou EQ5 ou EQ6) en utilisant la méthode de Julius Scheiner.

De plus, le logiciel permet aussi de mesurer l’erreur périodique, d’autoguider la monture, de résoudre les éléments orbitaux des planètes, des comètes ou des astéroïdes et de faire du goto.

Le logiciel permet de planifier une observation en sélectionnant des objets dans une base de données intégrée au logiciel et d’ajouter des commentaires ou des comptes-rendus observations.

EQAlign 2.03 supporte toutes les caméras WDM, les webcams modifiées longue pose et toutes les caméras ATIK et QHY5.

EQAlign est Open Source.

L’écran de calibration

Il reste encore pas mal d’imprécisions dans la traduction mais qui devraient s’arranger.

De plus certains utilisateurs éprouvent des difficultés à le faire fonctionner mais le logiciel est encore en développement. Personnellement, je n’ai pas encore trouvé mieux que le couple CARTES DU CIEL et GUIDEMASTER. Après c’est une affaire de goût et d’habitude.

A surveiller donc.

.

Télécharger EQAlign 2.03 fr (556 téléchargements )  – 4,05 mo

.

source

• Version Catalane grâce à Francesc Pruneda
  Usuaris catalans han d’utilitzar l’instal·lador en castellà.
  L’instal·lador i els arxius d’ajuda estan en castellà, però la resta està traduida al català
• Ajout d’options pour contrôler le comportement de la calibration du fond (RGB ou par canal).
• Les positions des fenêtres de DeepSkyStacker et DeepSkyStacker Live sont maintenant restaurées au démarrage à la dernière position utilisée

DeepSkyStacker Live

• Ajout de la possibilité de ne traiter que certains types de fichiers (RAW, FITS, TIFF ou autres)
• Ajout de la possibilité de traiter les fichiers déjà présents dans le répertoire surveillé.
• Ajout de la possibilité de déplacer les images non empilables dans un sous répertoire

Corrections :

L’option d’optimisation des darks ne fonctionnait pas correctement si aucun pixel chaud était détecté. Corrigé.
Appuyer sur la touche Entrée fermait l’application. Corrigé.
Plantage de la version ligne de commande de DeepSkyStacker. Corrigé.

Télécharger le  DeepSkyStacker 3.1.1 - miroir (10 téléchargements )   – 10,6 mo

source

Choisissez une étoile G2V (la liste de ces étoiles se trouve dans le classeur Excel que vous pourrez trouver en fin d’article)

Attention à ne pas traiter l’image pour ne pas changer la balance des couleurs.

• Charger l’image prise au travers du filtre ROUGE

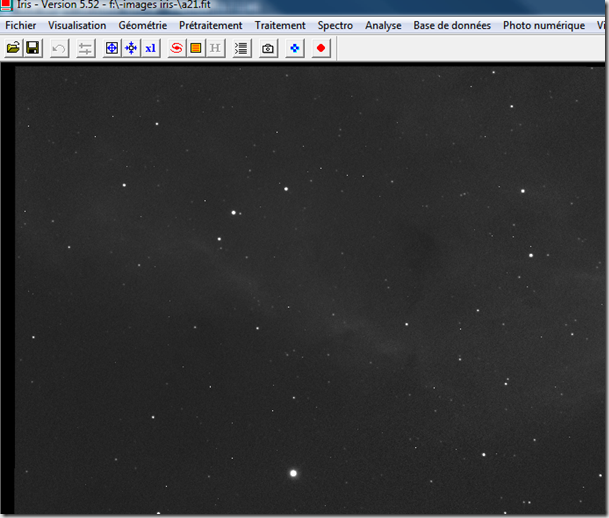

  Charger dans Iris l’image rouge

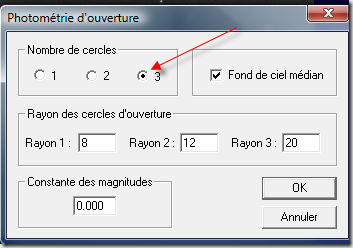

• Menu ANALYSE / PHOTOMETRIE D’OUVERTURE



choisir 3 dans Nombre de cercles

• Cliquer sur l’étoile G2V

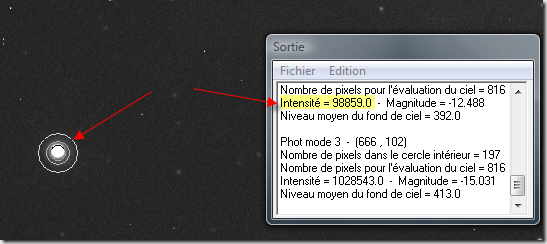

  Cliquer sur l’étoile de type spectral G2V et relever la valeur Intensité de la fenêtre de sortie.

Vous avez maintenant les informations détaillées pour le filtre rouge.

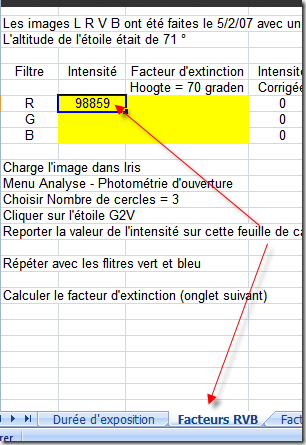

• Reporter la valeur de l’intensité dans la feuille de calcul téléchargeable

• Renouveler les mêmes opérations pour l’image verte et l’image bleue

• Calcul et saisie des facteurs d’extinction atmosphérique

  Chaque couleur est influencée par l’altitude de l’objet .

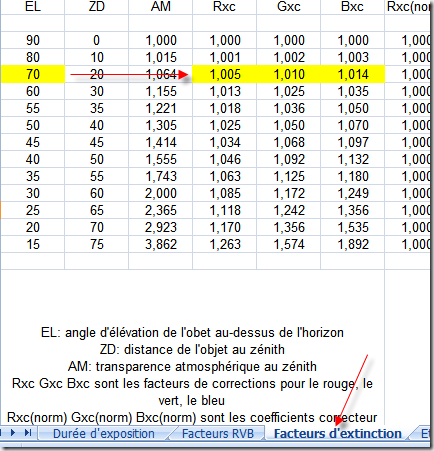

Les facteurs de correction des couleurs peuvent être trouvés dans le classeur Excel ci-joint.

Cas d’images réalisées 70° au-dessus de l’horizon.

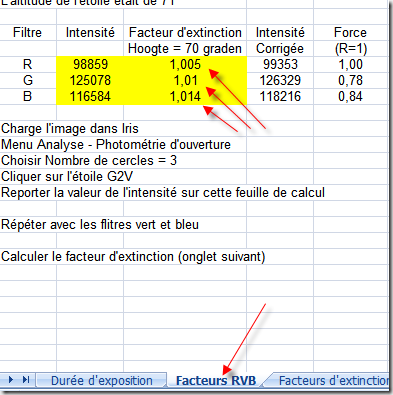

Les noter et les reporter dans la page Facteurs RVB

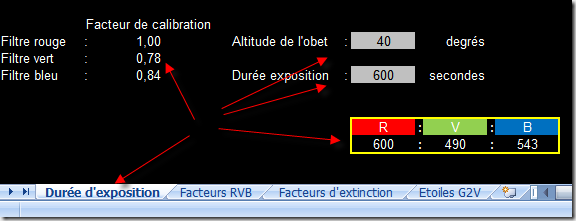

La « force » des durées est automatiquement basculée sur la feuille Durée d’exposition

Saisissez alors l’altitude de l’objet que vous allez prendre et la durée de pose.

Vous obtiendrez ainsi les durées de pose au travers du filtre vert et bleu pour avoir la colorimétrie exacte de l’objet avec votre jeu de filtres.

Télécharger  Calibration des filtres RVB - xls (344 téléchargements ) – 224 ko

Télécharger le  Tutorial de calibration des filtres RVB - pdf (292 téléchargements ) – 462 ko

source
