RTGUI est un programme qui fonctionne en temps réel, qui indique ce qui est visible instantanément, à l’aide d’une interface graphique ou du clavier. Pas besoin de préparer des observations à l’avance. Trouvez des objets du ciel profond, des étoiles doubles ou d’autres objets par leur catalogue ou leurs noms. Les capacités de recherche sont vraiment très riches – chaque entrée peut avoir jusqu’à cinq noms différents (exemple : M1, NGC 1952, CrabNebula, Taurus, Planetary)

Créez un « tour » personnalisé basé sur vos propres critères (par constellation et/ou type d’objet, altitude, magnitude) en utilisant l’assistant de recherche, ou laissez RTGUI vous suggérer les « meilleurs » objets à observer, en fonction de votre emplacement, de votre télescope, des conditions du ciel et de l’heure. Enregistrez ces objets dans un fichier ou imprimez-les sous forme de liste.

Les données NGC/IC ont été entièrement révisées (non disponibles ailleurs) en éliminant les objets inexistants ou en double, les types d’objets « inconnus » et la plupart des magnitudes manquantes. Plus de 2 500 étoiles doubles dans le catalogue par défaut, consultables par constellation.

Petit et rapide, le fichier auto-extractible téléchargé ne fait que 710 Ko environ.
RTGUI contrôle la plupart des télescopes Celestron et Meade « Goto » pour se diriger directement vers l’objet sélectionné !

En utilisant le programme Skychart (Cartes du Ciel) Version 3.2 ou supérieure, la version actuelle est 4.0 (recommandé), vous pouvez obtenir une « carte du ciel instantanée » de l’objet sélectionné. (Skychart Ver 3.4 ne peut pas être utilisé avec RTGUI.)

Utilisez les appareils GPS portables ou les télescopes GPS Celestron et Meade pour définir une position et une heure système très précises.

Localisez le soleil, la lune et les planètes avec une excellente précision. Téléchargez les positions des comètes et des astéroïdes via Internet, pour un Goto, Skychart, etc.

RTGUI dispose aussi d’une palette de couleurs « vision nocturne » dans Windows.

Le logiciel affiche l’altitude et l’azimut des objets astronomiques, mis à jour en temps réel, ainsi que les temps de montée, de culminaion et de transit.

Enregistrez automatiquement les informations sur l’objet, l’heure et l’emplacement lorsque le journal d’observation est ouvert.

Les catalogues auxiliaires vous permettent de localiser instantanément des centaines de milliers d’objets, en utilisant la nomenclature astronomique standard, un outil permettant de gagner du temps pour l’observation des projets et pour la recherche.
Les paramètres de ligne de commande permettent l’écriture de scripts pour un fonctionnement automatisé.

RTGUI fonctionnera sur n’importe quelle version de Microsoft Windows, sur n’importe quel type d’ordinateur de bureau, d’ordinateur portable ou de tablette, tant qu’il exécute une version standard de Windows (pas « Windows RT » ou « Windows CE »).

N’oubliez pas de modifier la longitude et la latitude de votre lieu d’observation en cliquant sur Latitude et Longitude.

L’auteur a créé un fichier temporaire avec des positions des 90 jours prochains pour la comète Leonard, qui devrait devenir un objet visible à l’œil nu en décembre. Pour vous simplifier la tâche, j’ai préparé le zip avec le fichier de transit de la comète.

Lorsque vous exécutez RTGUI, cliquez simplement sur « Get Comet/Asteroid » et sélectionnez le fichier. Il trouvera automatiquement la position de la comète pour l’heure et la date sélectionnées, et vous pouvez même l’utiliser pour que votre télescope s’y déplace directement. En cliquant sur SkyChart (ou en appuyant sur s), RTGUI lancera directement Cartes du ciel et centrera automatiquement l’objet.

Le catalogue Marathon Messier, pour la tentative annuelle de voir les 110 objets les plus en désordre dans la même nuit. Contient les objets dans l’ordre dans lequel vous devez les voir, pour les observateurs du nord et du sud.

Catalogue Herschel 400 – Catalogue d’objets du ciel profond sélectionnés, 400 entrées

D’autres catalogues sont disponibles sur le site de l’auteur ainsi que la procédure pour réaliser des scripts.

Télécharger RTGUI v12 (4 téléchargements )

source : http://www.debunker.com/astro/rtguipage.html (l’auteur accepte les dons Paypal)

Apres avoir vu l’utilisation basique de EQMOD, il est temps de passer à l utilisation avancée. Pour des raisons de clarté, l’auteur va traiter l’interface d’EQMOD en 3 grandes zones qui elles mêmes seront découpées en zones plus petites.

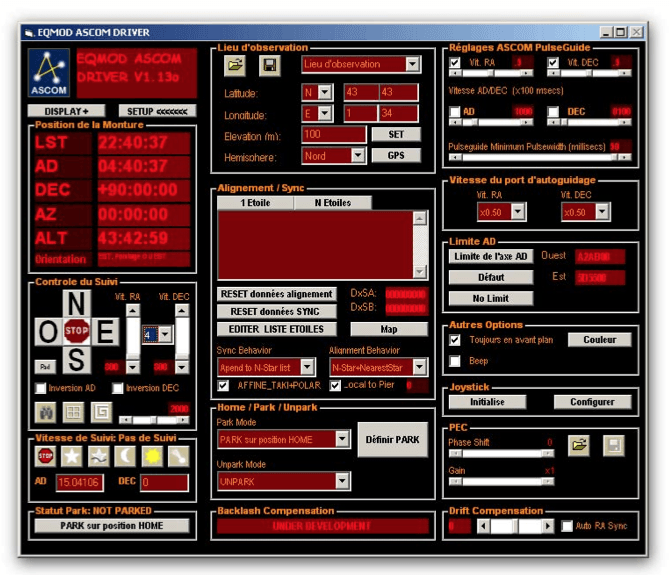

Voici donc l interface avec ses 3 zones principales :

La zone 1

La zone 1 est l’interface principale d’EQMOD, c’est elle qui est visible quand le panneau setup n’est pas déployé. Cette
zone se divise en 5 zones plus petites.

Version du module EQMOD :

Ici on peut lire qu’il s’agit de la version 1.14e

Panneau d’affichage

Dans ce panneau s’afficheront les informations utiles de chaque fonctionnalité d’EQMOD, vous pouvez faire défiler les différentes fenêtres en cliquant sur le bouton « display+ »:

Zone du contrôle du suivi

Cette zone permet non seulement de contrôler la vitesse de suivi mais également d’accéder aux modules additionnels :

Zone de Vitesse de suivi :

Statut du mode « park »du télescope :

Affiche le statut du télescope dans sa position PARK.
Cette valeur vous renseigne sur le type de PARK choisi :
•  La sélection du mode Park se fait dans le volet 2 d’EQMOD, dans la zone : « Home/Park/Unpark » : Park sur position HOME (le télescope pointe vers le pole (nord ou sud en fonction de l’hémisphère) céleste
•  Park sur position personnalisée
•  Park sur position actuelle

Dans le menu déroulant « Park Mode » sélectionner le type de « Park » souhaité et cliquer sur le bouton ”Définir PARK”. Pour la fonction « Unpark », deux options disponibles :
•  Unpark
•  Unpark, aller à la dernière position
•  Unpark to defined position (Unpark sur une position définie)

La zone 2:

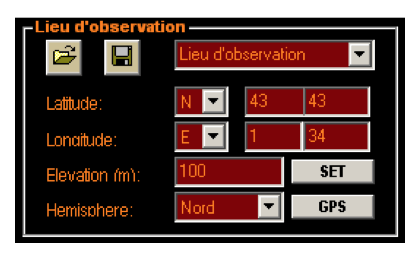

Paramétrage du lieu d’observation:

La zone lieu d’observation permet de renseigner les coordonnées de votre, ou de vos, lieux d’observation.

Il suffit de renseigner le nom du lieu, les coordonnées, l’altitude et l’hémisphère. Pour enregistrer il suffit de cliquer sur  la disquette.
Pour charger un lieu enregistré, il faut le sélectionner dans la liste et cliquer sur l’icône Dossier.
Dans le bas de la zone, on voit une case appelée « Polaris HA ». Cette case vous donne langle horaire de l’étoile polaire. Pour que cette valeur soit précise il est impératif de modifier le fichier eqmod.ini qui se trouve dans :
•  Windows XP : C:\Documents and Settings\votre_nom_d_utilisateur\Application Data\EQMOD.
•  Windows Vista: C:\Users\ votre_nom_d_utilisateur\AppData\Roaming\EQMOD.
La valeur à modifier est : POLE_STAR_RA=2,5302 . Il faut mettre la valeur AD de l’étoile polaire sur votre lieu d’observation.
Le bouton  GPS ouvre l’interface du module GPS :

Il suffit de renseigner le port com sur lequel est connecté le gps et cliquer sur : Récupérer Coordonnées et Temps

Aide à la Mise en Station, Alignement et Sync :

Voici une des zones les plus importantes d’EQMOD. En effet celle‐ci est destinée à la mise en station et l’alignement de la monture et donc en découle directement la précision des GOTO

Aide à la mise en Station:
Pour la mise en station vous devez au préalable démarrer votre planétarium préféré, ici j utiliserai C2A (décrit ICI).et connecter votre télescope (tout ceci est expliqué dans « EQMOD Utilisation Basique »).
Pour être le plus précis possible, il faut sélectionner au moins 3 étoiles à l’ouest du méridien et 3 étoiles à l’est.
Les 3 étoiles de chaque côté doivent former un triangle, plus ce triangle est grand plus précis sera le calcul du  décalage.

Cliquez sur le bouton Calculate :  . Vous verrez apparaître à l’écran des ronds bleu ciel et des triangles bleu foncé. A l’aide des curseurs VHorizon et DEC, déplacez les petits ronds verts et jaunes de façon à les placer au
centre de chaque triangle.

Dans cet exemple, le décalage est de 0,0106148161 en azimut et de 0,0697440121 en altitude.
Si votre alignement n’est pas suffisamment précis, vous verrez autour du rond jaune des cercles bleus concentriques, chaque cercle représente un écart de 1° .

Il vous faudra donc agir sur les manettes de réglage de la monture en azimut et altitude en fonction de l’importance de l’erreur .

Alignement et Sync:

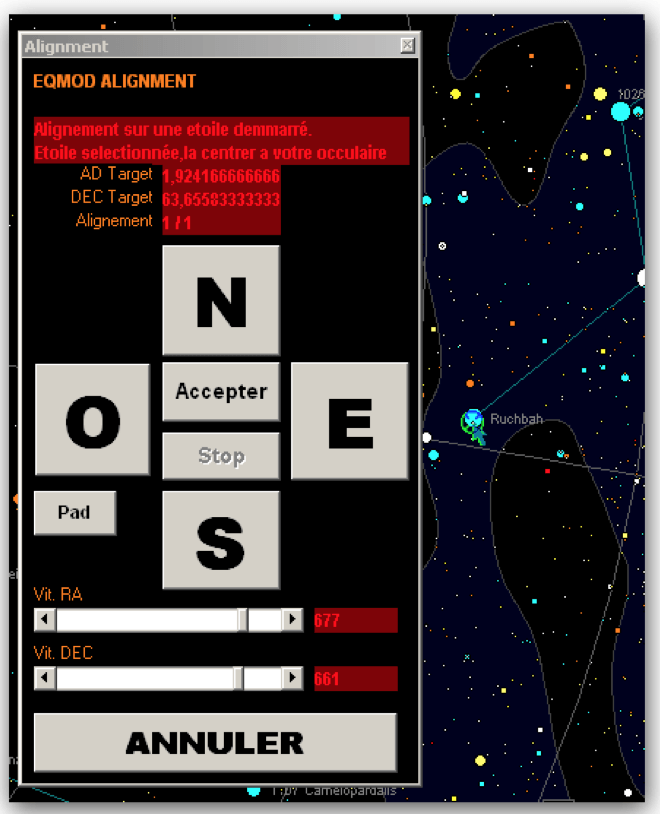

L’alignement, comme nous l’avons vu permet de paramétrer le GOTO afin de pointer le plus précisément possible les objets célestes.

L’alignement peut se faire sur une ou plusieurs étoiles en sélectionnant  « 1 Etoile » ou « N stars ».
Le minimum d’étoiles dans la fonction « N Stars » est 3 étoiles, il n y a pas de maximum.
Très Important : A la fin d’un alignement N Stars, cliquez sur « Stop » et non « Annuler »
Une fois l’alignement effectué, et si le GOTO n’est pas assez précis vous pouvez synchroniser votre atlas avec la monture.

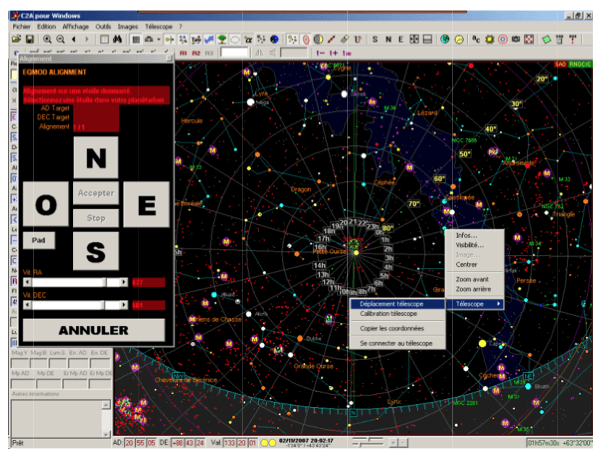

Pour cela initier un GOTO vers l’objet, à l’aide des boutons N‐S‐E‐O (d’un joystick ou de la souris), centrez l’objet dans l’oculaire, puis en fonction de votre planétarium, faites une synchronisation (cherchez dans l’aide en
ligne de votre planétarium). Dans mon exemple, j’utilise C2A et la procédure consiste à faire clic droit sur l’objet ->Télescope ->Calibration télescope

Il peut être souhaitable de supprimer une ou plusieurs étoiles utilisées pour l’alignement sans remettre à zéro complètement toutes les données d’alignement ou vous pouvez simplement vouloir pour vérifier
l’alignement des étoiles utilisées pour l’alignement.
Cliquant [éditer liste des étoiles] l’écran de la liste d’alignement s’ouvrira. L’éditeur montre toutes les étoiles qui ont été employés pour l’alignement. Si l’éditeur est déjà ouvert vous devrez le fermer et le rouvrir pour
rafraîchir l’affichage.
En choisissant l’objet dans l’éditeur et en cliquant [Goto] vous pouvez vérifier l’exactitude de votre alignement pour cette étoile. Si l’alignement semble défectueux, vous pouvez cliquer [Annuler] l’enlever de
la liste. Si le nombre d’étoiles d’alignement baisse en dessous de 3, EQMOD retournera au mode d’alignement 1Etoile.

Les listes d’étoiles peuvent être enregistrées pour être utilisées lors d une autre session d’observation, évidemment ceci n est valable que pour un observatoire a poste fixe.

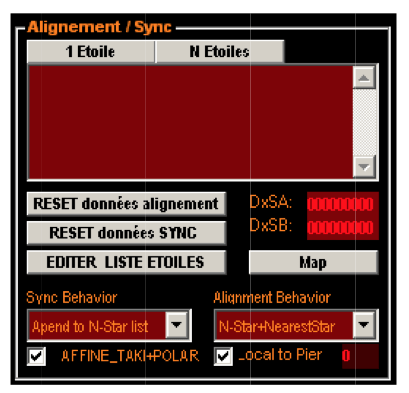

Le menu « Sync Behavior » :

Dans ce menu 2 options sont possibles
•  Ascom Std Sync : cette option considère chaque synchro sur un objet comme unique. C est à dire qu’EQMOD va considérer les coordonnées de cet objet sans tenir compte des synchros précédentes et donc fera une
projection du ciel uniquement sur la base de cet objet.
•  Apend to N‐Star list : Cette option tient compte de tous les objets synchronisés pour refaire la projection du ciel. Plus d’objets sont ajoutes à la liste et plus précis seront les « GOTO »

La Zone 3 :

Autoguidage et ASCOM PulseGuide :

Le contrôle de la monture pour l’autoguidage peut être fait de 2 façons. Les signaux de guidage peuvent être envoyés au port dédié ST4 ou bien envoyés sur le port de commande de la monture.

Le port ST4 :

Pour le port ST‐4, le signal peut venir directement de la caméra de guidage (si la caméra supporte cette option) ou bien le signal peut venir d’un ordinateur par le biais d’une boite à relais ou d’une boîte
électronique de commutateurs.
Si vous avez l’intention d’employer le port d’autoguidage ST4 situé sur la monture, la vitesse du port d’autoguidage définit la correction appliquée sur les moteurs d’AD et de DEC si l’une des quatre voies ST4
(DEC‐ AD‐ DEC+  AD+) sont activées. Les valeurs possibles sont x1.0, x0.75, x0.50, x0.25 du taux sidéral.

ASCOM pulse guide :
Pour guider par le port de commande de la monture, le signal de guidage utilise le même câblage que les signaux utilisés pour déplacer la monture ou le GOTO. Le logiciel ASCOM permet à 2 programmes ou plus
d’envoyer des signaux sur le même port sans conflits.
Outre l’autoguidage de type ST4, EQMOD gère également « PulseGuide », une méthode où les commandes de correction sont envoyées directement par ASCOM. Un signal pulseguide contient deux paramètres, la
direction et la durée. Actuellement le signal Pulseguide ne contient aucun taux de correction comme le ST4. Le taux de correction doit être fourni par l’utilisateur au moyen de deux barres coulissantes dans la
fenêtre d’EQMOD. Chaque barre indique la vitesse du moteur d’AD et du moteur de DEC pendant la correction pulseguide. Le paramètre de durée (indiqué en termes de millisecondes) détermine la durée
pendant laquelle la vitesse de correction est appliquée. Une fois la durée de la correction expirée, la vitesse d’AD est ramenée au taux de la vitesse de suivi le taux de la vitesse pulseguide peut être placé entre x0.1 à x0.9 du taux de la vitesse sidérale par
incréments de 0.1 indépendamment sur chaque moteur (AD ou DEC).

Afin d’optimiser au mieux le paramétrage pulseguide, EQMOD offre une fenêtre de monitoring des impulsions. Pour afficher la fenêtre, cliquez sur le bouton DISPLAY  jusqu’à obtenir cette fenêtre :

EQMOD reçoit les événements des commandes pulseguide du logiciel d’autoguidage avec deux paramètres de base
•  La direction de la correction EST, OUEST, NORD, et SUD
•  et la durée de la correction (en millisecondes)
Comme vous pouvez le voir sur l’image ci‐dessous, le moniteur est composé de deux graphiques. Le premier graphique est un échantillon des commandes Pulseguide envoyées à EQMOD des côtés est et
ouest (corrections en AD). Le deuxième graphique est un échantillon pour les corrections pulseguide pour les côtés nord et sud. (Corrections en DEC)

Ajustement des barres coulissantes

Le SCHÉMA 2 : plan rapproché du moniteur ASCOM Pulseguide d’EQMOD

En regardant le plan rapproché (schéma 2), les barres coulissantes verticales sur le côté des graphiques permettent à l’utilisateur d’ajuster la crête à l’affichage maximal. Ceci n’affecte pas le guidage. Les barres
coulissantes horizontales marquées en tant que « RA Width Gain»  et « DEC Width Gain  » ajustent les durées de correction envoyées par le logiciel d’autoguidage en termes de valeurs de pourcentage. Un 100% signifie que les valeurs de durée sont traitées comme telles sans
aucun changement. Une valeur de 50% signifierait la moitié de la durée réelle de la correction.
Avec 50% en RA par exemple, si EQMOD reçoit une commande pulseguide sur le côté Est avec la durée de 150 millisecondes, EQMOD exécutera une correction vers l’Est de 75 millisecondes.

Interprétation des graphiques du moniteur Pulseguide

A chaque fois qu’EQMOD reçoit une commande pulseguide du logiciel d’autoguidage, un événement est exécuté. Toutes les corrections vers l’Est sont tracées (le schéma 3) sur le côté supérieur du premier
graphique (1). Les événements Vers l’Ouest sont tracés sur la partie inférieure du 1er graphique (2). Les corrections vers le Nord sont tracées sur la partie supérieure du deuxième graphique (3) et les corrections
vers le Sud sont tracées sur la partie  inférieure du deuxième graphique (4). La distance du centre de graphique aux sommets des courbes correspond aux  données de durée en millisecondes de chaque
correction. Ceci signifie qu’une valeur élevée équivaut  à une plus longue durée.
Ceci signifie que pour les utilisateurs le but est d’obtenir des courbes le plus près du centre du graphique afin de conclure une bonne exécution de pulseguide.
Le SCHÉMA 3 : Définitions des courbes du moniteur Pulseguide

Différentes possibilités de courbes et leurs interprétations respectives.
Le schéma 4 montre différentes possibilités de courbes numérotées de 1 à 8 marqué et est ci‐dessous la façon de les interpréter ;
NOTE : Le calibrage d’Autoguidage doit être fait avec des valeurs de gain de 100% RA/DEC. Des ajustements sur les valeurs de gain doivent être faits seulement pendant le processus autoguidage réel et
PAS avant tout procédé de calibrage.
Le SCHÉMA 4 : Interprétations des courbes Pulseguide

(1) oscillations  Pulseguide du côté RA. Cela signifie fondamentalement que la correction est trop forte.
Pour corriger ceci, l’utilisateur doit abaisser les valeurs de gain RA. Ceci doit être fait après le processus de calibrage de l’Autoguidage.
(2) corrections latérales uniquement vers l’Ouest. Ceci signifie qu’il y a un peu de dérive de RA vers l’est – il peut y avoir besoin de compenser la dérive de RA
(3 corrections latérales uniquement vers l’Est. Ceci signifie également une dérive de RA vers l’Ouest. ‐ il y a besoin de compenser la dérive de RA
(4) corrections ZÉRO de durée ‐ habituellement ce genre de commandes apparaît avec MAXIMDL. Cela signifie simplement un arrêt de la correction qui est parfaitement normal
(5) correction de dérive vers l’Est. ‐ Dans un cas comme celui‐ci, des corrections multiples sont envoyées seulement sur une direction avec une valeur de durée de plus en plus petite  à chaque correction. Cela  signifie que la valeur de durée envoyée par le logiciel d’autoguidage est très
petite. L’utilisateur devra compenser en augmentant le gain de RA.
(6) corrections vers le Nord ‐ les corrections successives du côté du Nord signifient une dérive de DEC vers le Sud.
(7) Oscillations Pulseguide en DEC – il faut baisser les valeurs de gain de DEC.
(8) correction de dérive au sud ‐ comme en (5), l’utilisateur devra augmenter les valeurs de gain de DEC car l’application d’autoguidage envoie des corrections très petites.
#(2), (3), et (6) (des corrections latérales simples) devraient être ok tant que les fluctuations sont très petites.

Mount Limits

Mount Limits fournit un moyen de restreindre les mouvements de la monture pour correspondre à un horizon physique ou protéger le matériel contre d’éventuelles collisions avec le pied de la monture. Il est important de
comprendre que la limite de détection est effectuée dans le pilote EQASCOM  et non par le contrôleur du moteur de la monture lui‐même.

Comme avec toutes les autres applications PC, si vous laissez la monture sans surveillance, vous devez considérer les risques potentiels causes sur votre équipement des blocages / redémarrages de Windows,
et / ou les défaillances matérielles.
La détection de Limite est facultative et peut être activée / désactivée via la case à cocher associée. EQASCOM fournit les conditions de détection de Limite pour le méridien et l’horizon. La limite du méridien dicte jusqu’à quelle
distance la monture est autorisée à suivre une fois le méridien passé et il est recommandé que les limites du Méridien soient définies lorsque la détection de l’horizon est souhaitée.

Les opérations assujetties à la détection de limites sont :
•  Le suivi
•  Les GOTOS
Les opérations ou les limites ne sont pas appliquées :
•  Park
•  Unpark et GOTO
•  Déplacement manuels inities par le module directionnel ASCOM ou une raquette externe
Lorsque la limite est détectée, les actions suivantes sont effectuées :
•  Les deux moteurs RA et DEC sont arrêtés
•  Le suivi est arrêté.
•  L’affichage de la position de la monture affiche alternativement "Limit" et les coordonnées actuelles

•  Si vous le désirez, la monture peut se mettre automatiquement en position « PARK » lorsqu’une limite est atteinte.
Ces actions sont continuellement appliquées jusqu’à ce que les conditions de limite ne s’appliquent plus. Pour sortir la monture de son état de « Limite », utilisez la raquette pour éloigner le télescope  du point de limite ou exécutez
une opération de « Park »

Configuration

Limites du Méridien:
Ces limites s’appliquent lorsque la monture a passé le méridien (le plus souvent par le biais du suivi). Par défaut la limite est fixée lorsque l’axe RA  est horizontal, mais la plupart des gens voudront permettre un certain degré de suivi
le méridien passé. Pour définir les limites, il suffit tout simplement de déplacer la monture à la position limite et cliquez sur le bouton « Ajouter» (le plus vert)

Vous devez le faire pour les deux cotés, L’Est et l’Ouest de la monture.
Comme l’utilisation de ces limites est liée à la position de l’encodeur, elle ne peut  être appliqués de manière adéquate que si la monture est « PARK » et « UNPARK ». Au démarrage, par défaut les limites "horizontale" sont appliquées et sur « unpark » les limites de l’utilisateur sont restaurées.

La valeur de limite par défaut "horizontale" peut être rétablie en appuyant sur la touche [par défaut].   (la flèche bleue)
Les limites du Méridien peuvent être supprimées purement et simplement en appuyant sur la [supprimer (la croix rouge)

Limites d’Horizon :
Ceci détecte quand la monture est pointée sous un profil d’horizon. Par défaut, l’horizon est  appliqué à Alt = 0 degrés.
Il ya trois façons de créer un profil d’horizon.

1. Déplacez la monture le long  de votre horizon en utilisant le bouton "Ajouter"  pour ajouter des points.
2. Entrez manuellement les points, que ce soit en Az / Alt ou HA / DEC (en utilisant les cercles de coordonnées).
3. Modifiez le fichier texte avec vos points d’horizon (en Alt / AZ)
Le profil d’horizon est stocké dans un fichier texte qui est du même format que le fichier d’horizon de CDC (Cartes du
Ciel). Cela permet aux applications de partager le même fichier si vous le souhaitez.
EQASCOM fournit une vue du profil actuel et la position actuelle de la monture est marquée d’une croix.
Les points peuvent être supprimés individuellement si nécessaire.
Le bouton « par défaut » supprime tous les points et restaure l’horizon à Alt = 0.

L’ajout d’un seul point vous donne un horizon à 360 degrés à l’altitude associée

En ajoutant des points, l’horizon se construit

Il ya deux algorithmes qui déterminent comment EQASCOM utilise la liste des points pour calculer une altitude  limite.
En utilisant le mode Interpolé EQASCOM calcule une ligne droite entre les deux points, puis en établissant le point sur la ligne qui correspond à l’actuel Azimuth.

L’utilisation du mode EQACOM "Greatest Alt" trouve les deux points d’azimut de chaque côté du télescope et utilise celui qui a la plus grande altitude.

File Load/Save & Démarrage

Au démarrage EQASCOM tentera de charger le dernier fichier de définition d’horizon ouvert (le nom du fichier est  stocké dans le fichier EQMOD.ini). Pour apporter des modifications permanentes, vous devez enregistrer le fichier
sinon elles s’appliquent uniquement pour la session EQASCOM actuelle.

Time to Horizon
Le temps qu’il faudra la monture pour atteindre l’horizon en cours d’affichage. Si la monture est dans une position qui ne passera jamais sous l’horizon, ‐‐:‐‐:‐‐ sera affiché.
Options
Si « PARK on Limit » est coché la monture fera automatiquement « Park » (en utilisant le mode de PARK sélectionné) lorsque la limite est atteinte.
Si « Apply Limits to Gotos » est coché la limite de détection est active au cours d’un déplacement goto. Ceci peut être gênant si votre déplacement  traverse une obstruction visuelle lors du passage d’un point à l’autre  au‐dessus de l’horizon comme montré ci‐dessous.

Toutefois, si le fichier d’horizon représente un  obstacle physique au déplacement de la monture, vous devez vous assurer que cette option est cochée.

Park et Unpark.

Comme nous l’avons déjà mentionné les opérations de « PARC » sont exclues de la detection de limite de sorte que la position de « PARK » peut être sous l’horizon de limites. Un nouveau mode « Unpark » été ajouté, "à « Unpark to defined position » qui permet au telescopte d’être déplacé vers une position de départ au dessus de horizon sur un « unpark ».

Le menu « Autres Options » :

La coche toujours en avant plan bloque l’affichage d’eqmod au dessus des autres fenêtres, la coche « beep » permet à eqmod de faire un beep en  fin de GOTO.
Le bouton couleur ouvre l’interface de personnalisation de la couleur d’EQMOD.

Vous pouvez modifier la taille et la couleur du texte, ainsi que la couleur de fond des zones de texte, il suffit de déplacer les curseurs jusqu’à obtenir la couleur souhaitée.

Le menu « joystick » :

Pour éviter de rester collé au pc lors des déplacements de la monture  ou lors de recherches dans l’oculaire ou le chercheur, vous pouvez piloter votre monture avec un joystick.

Le bouton « Initialise » permet d’initialiser la connexion du joystick, le bouton « configurer » permet d’attribuer des fonctionnalités d’EQMOD aux boutons du joystick.

Le menu « PEC » :

Ce menu permet de charger et d’appliquer une correction d’erreur périodique à la monture.
Nous verrons ce module plus en détail dans un autre tutorial.

Le menu « Drift Compensation » :

Le curseur « Drift compensation » affine le suivi du moteur RA. Cependant, toutes les montures n’exigent pas la correction de la vitesse du moteur RA, donc vous devrez peut‐être laisser le paramètre à 0.
Les paramètres de la compensation de dérive sont stockés dans le fichier ini. Donc ce réglage ne devrait être fait qu’une seule fois, sauf si vous avez besoin de compenser également la dérive provoquée par un mauvais alignement
polaire.
Utilisation:
‐‐ En gros vous déplacez le curseur jusqu’au réglage souhaité, puis cliquez sur l’un des boutons de suivi. Une valeur positive fait tourner le moteur plus rapidement, une valeur négative fait tourner le moteur plus lentement.
‐‐ NOTE: Il faut cliquer sur le bouton de suivi à chaque fois que vous modifiez le réglage de compensation.
‐‐ Les paramètres de compensation de dérive affectent également le taux de suivi personnalisé, PEC, sidéral, lunaire, solaire, et l’utilisation du pulseguide
‐‐ Les paramètres de compensation n’affectent pas les déplacements de la monture (spirale, goto, joystick, pad).

Maintenant  qu’EQMOD est installé et correctement paramétré en fonction de votre matériel, nous allons voir comment l’utiliser dans ses fonctions basiques,

c’est-à-dire alignement de la monture avec une ou plusieurs étoiles, GOTO, synchronisation …

Interface :

Commençons  par découvrir les fonctions basiques de l’interface :

Description de l’interface :

La version du driver que vous êtes en train d’utiliser
Le bouton « SETUP » vous donne accès aux fonctionnalités avancées ainsi qu’aux paramétrages pour l’alignement sur une ou plusieurs étoiles.
Les coordonnées que la monture est en train de pointer
La raquette de commande pour déplacer manuellement la monture. Juste à coté se trouve le sélecteur de vitesse de déplacement.

Soit vous réglez individuellement les axes RA et DEC soit vous utilisez la même vitesse pour les 2 axes et il est plus simple d’utiliser le menu déroulant qui se décompose  en 4 vitesses :
1 -> 1 fois la vitesse sidérale
2 -> 8 fois la vitesse sidérale
3 -> 64 fois la vitesse sidérale
4 -> 800 fois la vitesse sidérale

Mise en Œuvre :

Ce tutoriel tient compte du fait que vous avez déjà mis en œuvre le tutoriel précédent :  EQMOD Installation
1)  Mettez la monture en station en l’alignant avec le viseur polaire
2)  Assurez‐vous de la perpendicularité de la monture avec l’horizon.

3)  Branchez votre monture à votre ordinateur et démarrez votre logiciel de cartographie stellaire. (dans cet
exemple on utilisera C2A)
4)  Connectez le télescope : Télescope -> Se connecter au télescope
En cliquant sur le bouton « SETUP », l’interface se déploie et laisse apparaitre les fonctionnalités avancées.

Pour l’heure nous nous intéressons uniquement aux outils qui nous permettront de mettre en œuvre la monture pour une
soirée d’observation classique.

La première chose à faire est de rentrer les coordonnées du lieu d’observation dans cette fenêtre :

Si vous êtes un observateur itinérant, vous pouvez renseigner et mémoriser plusieurs coordonnées en cliquant sur l’icône disquette.
Ensuite il faut aligner la monture sur une ou plusieurs étoiles.

Pour une étoile cliquer sur le bouton « 1 Etoile »

Pour plusieurs étoiles (3 minimum) cliquer sur « N Etoiles ».

Nous verrons  plus tard les fonctions qui se situent en bas de cette fenêtre.

Dans cet exemple, nous allons faire un alignement sur une étoile, ce qui ne change rien sur le principe, puisqu’il faudra répéter l’opération 3 fois si vous avez cliqué sur « N Etoiles ».
Dès que vous cliquez sur « 1 Etoile », la fenêtre d’alignement apparait, sur votre planétarium sélectionnez une étoile (ruchbah dans cet exemple) faites clic droit dessus puis cliquer sur « Déplacement Télescope »

Le télescope va se déplacer vers l’étoile sélectionnée. Si votre monture était bien mise en station, vous serez très près de l’étoile.

Il faudra affiner le déplacement en s’aidant des boutons de déplacement sur le module d’alignement de façon à centrer l’étoile dans l’oculaire du télescope.

Vous pouvez modifier la vitesse de déplacement lors du centrage en déplaçant les curseurs en bas de la fenêtre.

Plus cette opération sera précise, plus le centrage des objets dans l’oculaire sera précis lors des GOTO. L’idéal est de s’aider d’’un oculaire réticulé.

Pour plus de confort et de facilité, vous pouvez affiner l’alignement en vous aidant de la souris.

Pour cela cliquer sur le bouton « PAD » la fenêtre ci‐dessous apparait.

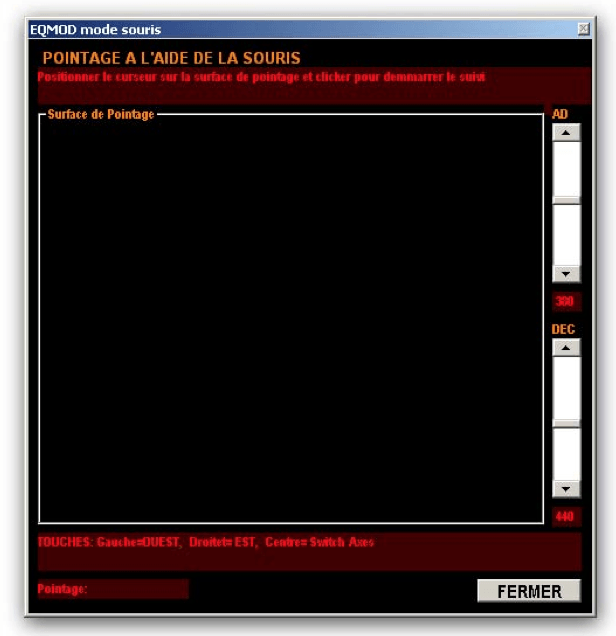

Cliquez sur les boutons droit et gauche de la souris pour déplacer la monture, le bouton central sert a changer d’axe (nord‐sud /Est‐Ouest).

Là aussi les curseurs servent à définir la vitesse de déplacement.

Dès que l’étoile est bien centrée, cliquez sur accepter et le module d’alignement disparait, et l’on peut voir dans

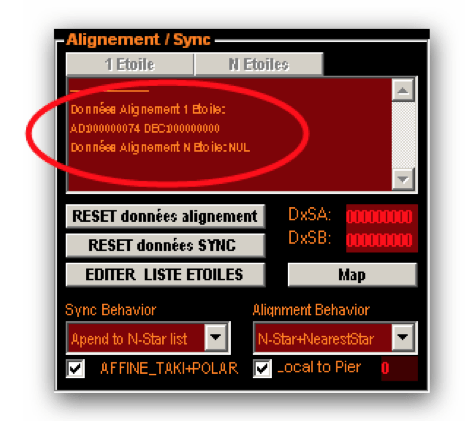

EQMOD les données de l’alignement sur 1 Etoile

L’alignement est fait et vous pouvez exécuter des GOTO sur des objets pas trop éloignés de l’étoile de référence afin
de garder la précision du centrage.

Si vous faites un GOTO sur un objet trop éloigné, il risque de ne pas être dans l’oculaire.

AlignMaster permet un alignement rapide et précis des montures GOTO. Son usage est plus simple que celui proposé par Guidemaster. Aucune webcam n’est nécessaire mais un oculaire réticulé éclairé sera très utile.

L’oculaire du chercheur peut même faire l’affaire.

Le logiciel est en shareware et se trouve donc limité à 30 jours d’utilisation mais est pleinement fonctionnel.

Pour obtenir un n° de série d’essai, rendez=vous sur cette page. Si le logiciel vous intéresse, il ne vous en coûtera que 14 euros.

AlignMaster nécessite une monture contrôlée par ASCOM. La position géographique et l’heure doivent être très précisément renseignées. (Optionnellement, un GPS peut faire l’affaire)

Le logiciel pointe 2 étoiles et utilise les informations d’erreurs de pointage pour calculer l’erreur d’alignement avec l’axe polaire.

Après calcul de ce décalage, il vous sera demandé de régler la monture en conséquence.

Pas besoin de 30 minutes de tâtonnement ou de webcam: rapide et efficace.

.

Télécharger AlignMaster 1.2.28 (322 téléchargements )  – 2,27 mo

.

source

MAJ du 4/2/18

correction AD de l’étoile polaire fonction de la date, suppression d’erreur d’arrondi.

Pour la mise en station avec la monture EQ6 version GOTO, il faut pointer l’étoile polaire à l’aide de la lunette de visée polaire. Pour une mise en station précise, il faut orienter l’axe de rotation polaire en tenant compte de divers paramètres tels que l’heure en TU, la date …. Le calcul est effectué en utilisant une sorte d’abaque en carton mais ni facile à lire ni à utiliser. L’auteur a  donc effectué un programme très simple à utiliser qui donne la valeur horaire à régler (heure sidérale). Le programme génère un fichier texte où sont conservés les données que vous avez saisies de sorte que ces données soient directement rappelées à l’utilisation suivante

Pour bien comprendre la mise en station avec EQ6, l’auteur propose également une aide à la mise en station sous forme d’un fichier pdf de 7 pages de qualité.

.

Télécharger Calcul de l'angle horaire pour EQ6 (862 téléchargements )  – 218 ko

.

Télécharger Aide à  la mise en station de l'EQ6 - pdf (1061 téléchargements )  – 288 ko

.

source

Pour l’alignement avec la monture EQ6 version GOTO, la raquette propose de faire le réglage en pointant une étoile. Le problème, c’est que l’étoile est désignée par son ‘petit nom’. Adhafera, Adhara, Albali …, ça ne ne parle absolument pas. L’auteur a donc programmé ce petit utilitaire où il a essayé de répertorier le maximum d’étoiles en indiquant la constellation et la lettre grec qui leur sont associées, ce qui permet de situer plus rapidement l’étoile dans un atlas. Dans le fichier .zip, on trouve un exécutable et un fichier texte qu’il faut extraire sous le même répertoire. Pour le fonctionnement, c’est intuitif, donc pas d’explications.

.

Télécharger  Catalogue d'alignement EQ6 Goto (379 téléchargements )

.

source

Audela est un logiciel libre et gratuit d’astronomie numérique. Son concept est entièrement nouveau car, s’il possède des fonctions d’acquisition et de traitement d’images très évoluées, comme d’autres logiciels, son originalité réside dans le fait qu’il est entièrement reprogrammable à l’aide de simples scripts. Il fonctionne sous Windows comme sous Linux et peut piloter quantité de caméras ainsi que plusieurs montures de télescopes.

Audela est entièrement configurable. Vous pouvez même configurer son interface.
Audela est totalement polyvalent : il pilote la caméra comme le télescope, même sur une grande distance via un réseau, peut faire de l’autoguidage ou de la focalisation.
Tout public : il couvre les besoins de l’astronome amateur, qu’il soit débutant ou expert.
Disponible en 6 langues : Audela parle français, anglais, espagnol, italien, allemand, portugais et danois.

De nombreux outils sont à votre disposition comme on peut en juger par cette copie d’écran.

Pour mémoire, voici une liste des possibilités du logiciel. Il y a vraiment de quoi faire.

POINTAGE ET CONTROLE DES EQUIPEMENTS

• Aide à la mise en station avec le viseur polaire (Takahashi ou EQ6)
• Aide à la mise en station avec la méthode King
• Aide à la mise au point (focalisation)
• Pipeline modèle de pointage
• Pointage GOTO à partir des catalogues intégrés (Planètes, Astéroïdes, Messier, étoiles de référence, NGC, IC, Lune)
• Pointage GOTO à partir d’un autre logiciel de cartographie (Guide, Carte du ciel , Skychart)
• Contrôle à distance d’un ordinateur
• Contrôle de la position et de l’heure par GPS (par liaison série ou Ethernaude)
• Pilotage de roue à filtres
• Raquette de commande virtuelle
• Autoguidage
  Télescopes supportés : procotole LX200 (avec spécificités Audecom, Skysensor, losmandy, It-lente, Mbartels), Ouranos, Temma, Ascom, Celestron
  Liaison : port série, adaptateur USB/Série

ACQUISITION D’IMAGES

• Paramètres des acquisitions : mode série, mode continu, fenêtrage, binning , mode scan , mode video
• Acquisition de vidéos à la Webcam (Windows uniquement).
• Caractéristiques du système optique (champ du CCD, échantillonnage, focales, etc.).
• Acquisition de scan (drift-scan et scan normal)
• Affichage de réticule pour le centrage
• Pipeline « survey supernovae »
• Pipeline « Photométrie d’astéroide »
• Cameras supportées : Audine, Hi-Sis, SBIG, CB245, Starlight, Kitty, Webcam, TH78521, SRC1300XTC, Canon EOS, Coolpix, Andor
  Liaison supportées : port parallèle, port USB, Ethernaude, Quickremote (convertisseur USB/parallèle)
  Option longue pose pour les webcams et les APN (sur port parallèle ou QuickRemote)

AFFICHAGES DES IMAGES

• Zoom , miroir, fenêtrage, plein écran
• Fonctions de transfert (linéaire, log, exponentiel, arc-tangente).
• Adaptation automatique des seuils de visualisation.
• Changement de palettes couleurs
• Affichages multi-fenêtres
• Visionneuse avec animation ou clignotement (blinking)

TRAITEMENTS DES IMAGES

• Opérations sur une image (addition , soustraction, division, etc.)
• Opération sur des séries d’images (registration, addition, soustraction, etc.)
• Opérations géométriques (miroirs, fenêtrage, re-échantillonage)
• Optimisation du noir, soustraction du fond du ciel
• Filtres (passe bas, passe haut, gaussien, médian)
• Ondelettes, logarithmes
• Calcul de statistique de l’image, Fwhm, Flux, Photocentre
• Histogramme, coupe
• Sélection des images
• Traitement des images couleur (RAW->CFA, CFA->RGB, R+G+B->RGB, etc.)

TRAITEMENTS EVOLUÉS DES IMAGES

• Pré-traitements automatisés (faire un dark, faire flat, registration)
• Calibration astrométrique
• SpcAudace (réponse instrumentale, calibration de spectre)

PARAMETRAGE GENERAL

• Position de l’observateur
• Heure (Locale, TU, TS), fuseau horaire, été/hiver
• Editeurs/browsers externes (PDF, HTML, texte, browser d’images)
• Choix des couleurs de l’interface (avec vision nocturne en option)
• Enregistrement de la configuration du logiciel à la demande

SCRIPTS

• Ecriture de scripts personnalisés en langage TCL
• Modèles et exemples de scripts : photométrie (calaphot.tcl) , occultation d’astéroïde (titania.tcl), etc.

Bibliothèques de fonctions :
LIB TT : pré-traitement d’images astronomiques

• LIB MC : calculs de mécanique céleste
• LIB GSL : calcul matriciel
• LIB BLT : tracé de courbes
• LIB Audela : gestion des camera , télescopes et buffer d’image

FORMATS DES FICHIERS SUPPORTÉS

• Fichiers FITS (16 bits ou flottant), FITS couleur (RGB 48 bits)
• Fichiers JPEG
• Fichier DAT (spcaudace)
• Fichiers RAW (crw, cr2, nef, etc.)
• Fichiers AVI

La documentation en ligne du logiciel se trouve ICI

.

Télécharger Aud'ACE 1.50 (88 téléchargements )  – 25,1 mo

.

Télécharger Aud'ACE 1.4 pour Linux (Ubuntu) (36 téléchargements )  – 21,8 mo

.

source

Nouveautés

• cercles Telrad
• calculs haute précision
• nouvelle gestion du catalogue Tycho 2
• étoiles d’alignement pour les systèmes Goto
• calendrier lunaire haute résolution
• catalogue d’objets du SAC
• de nombreux bugs corrigés
• plusieurs améliorations de l’interface

Le logiciel nécessite au moins PalmOS 3.5 et supporte les résolutions de 160×160 à 480×320.

.

Télécharger AstroInfo 3.10q (10 téléchargements )    – 13,8 mo

.

source

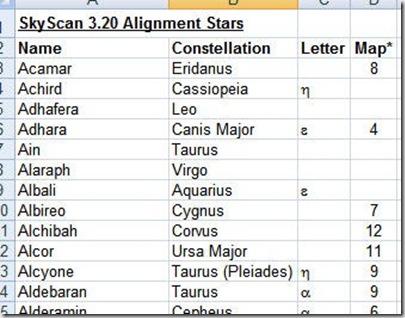

Si vous disposez d’une EQ Goto et que vous galérez avec les étoiles d’alignement voisines d’un objet difficile à repérer, voici un fichier qui va vous intéressez.

L’auteur s’est inspiré d’un fichier trouvé sur un site australien et a écrit un fichier Excel avec toutes les étoiles du Synccan 3.20.

Pour la plupart des étoiles, on dispose de leur dénomination et/ou de leur numéro de carte pour les situer.

.

Télécharger les Etoiles d'alignement Skyscan - xls (310 téléchargements )  – 35 ko

.

source

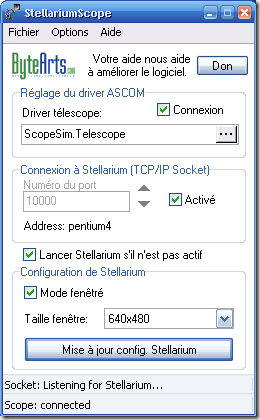

StellariumScope contrôle les télescopes en utilisant la plate-forme ASCOM. Le logiciel permet une synchronisation et un goto dans Stellarium.

Il nécessite au moins la version 8 de Stellarium pour fonctionner.

Pour le mettre en français, installez déjà la version anglaise puis utilisez le fichier StellariumScope-fr.exe

.

Télécharger StellariumScope traduit en français (482 téléchargements ) – 1,3 mo

.

source
