Attention pour Linux, la V1.0 n’est pas encore dispo. Il n’y a que la V1.0-RC6

Tim est composé de plusieurs modules :
• Le module L(uminance) traite de la luminance des images. Il a pour objectif de retraiter les images numériques en jouant sur la luminance de chaque pixel.
• Le module S(aturation) qui traite de la saturation des couleurs. Il permet de traiter globalement la saturation des couleurs d’une image ou de traiter la saturation des couleurs d’une teinte une par une, indépendamment les unes des autres.
• Le module T(einte) qui traite des teintes et de leur modification. Il permet de réchauffer ou de refroidir la température d’une image, d’ajouter ou de retrancher un signal chromatique uniforme.
• Le module de filtre de convolution qui offre des filtres d’amélioration de l’image : flous, netteté, contraste…

La dernière version  fonctionne avec Windows 32 bits (limitée au traitement d’images de 27Méga pixels)  et 64 bits. La version 64 bits accepte les images de 205 Méga Pixels (si 8Go de RAM) pour réaliser vos panoramas. Elle amène une petite modification sur les curseurs de contrôle des tons dans la fonctionnalité de Luminance.

Pour en savoir plus, rendez-vous sur le site de l’auteur.

Si vous voulez participer à ce projet, l’auteur recherche des contributeurs, alors n’hésitez pas.

Télécharger T.im 1.0 - 32 bits (9 téléchargements )

Télécharger T.im 1.0 - 64 bits (27 téléchargements )

T.im dispose d’une documentation .

et d’un groupe facebook dédié

https://www.facebook.com/groups/311692215646315/

Celui-ci vous montrera comment combiner une image N&B et couleur avec Photoshop en 12 pages.

.

Télécharger le Diaporama - additionner luminance et couleur - ppt (380 téléchargements ) – 5,60 mo

.

source

Au travers des 20 pages de ce diaporama, découvrez comment traiter une image noir et blanc en luminance en utilisant Photoshop.

.

Télécharger le Diaporama - traiter la luminance Fits avec Photoshop - ppt (261 téléchargements )  – 3,13 mo

.

source

Ce logiciel permet d’appliquer une série de filtres (et même de les combiner entre eux) à un ou plusieurs images au format BMP. (dommage qu’il n’y ait que le BMP)

On trouve l’application d’un dark, d’un flat, le recadrage, l’alignement RVB …

Une fois les filtres choisis, cliquer sur FILTRER.

En cochant la case Séparer RVB, le logiciel produira 3 fichiers R V et B.

La traduction est approximative mais permet d’utiliser le logiciel sans trop de casser la tête avec l’allemand.

.

Télécharger Bitmapper traduit en français (16 téléchargements )  – 195 ko

.

source

Ce script permet de spécifier le bining de  la luminance et des images couleurs. Le temps de pose individuel  de chaque canal est réglable.

A tester, je n’ai pas de roue à filtres motorisée.

‘

AstroArt script to take a sequence of images

‘ with binning and filter wheel control

‘ J C Moore

‘ 11th Apr 2007

print « LRGB imager »

input « Object Name », on$            ‘ e.g. « m51 »

Path$ = « c:\Astro\AstroArt_Scripts\ » + on$ + « \ »

Createdir(Path$)                ‘ Only if it doesn’t exist

LPath$ = « c:\Astro\AstroArt_Scripts\ » + on$ + « \L\ »

Createdir(LPath$)                ‘ Only if it doesn’t exist

RPath$ = « c:\Astro\AstroArt_Scripts\ » + on$ + « \R\ »

Createdir(RPath$)                ‘ Only if it doesn’t exist

GPath$ = « c:\Astro\AstroArt_Scripts\ » + on$ + « \G\ »

Createdir(GPath$)                ‘ Only if it doesn’t exist

BPath$ = « c:\Astro\AstroArt_Scripts\ » + on$ + « \B\ »

Createdir(BPath$)                ‘ Only if it doesn’t exist

print « Saving in  » + Path$

input « Filter sequence (e.g. LLRGB) », seq$

input « Luminance exposure (seconds) », L_exposure

input « Luminance binning (1,2 or 3) », LB

input « Colour binning (1,2 or 3) », CB

input « Red exposure (seconds) », R_exposure

input « Green exposure (seconds) », G_exposure

input « Blue exposure (seconds) », B_exposure

message(« Start? »)

Lum_N = 0

Red_N = 0

Gre_N = 0

Blu_N = 0

Total = 0

for i = 1 to 100

  for j = 1 to len(seq$)

    f$ = seq$[j]

    Wheel.Goto(f$)

    if f$ = « L » then

      Binning = LB: E = L_Exposure

      Lum_N=Lum_N+1: k = Lum_N

      Save_Path$ = LPath$

    endif

    if f$ = « R » then

      Binning = CB: E = R_Exposure

      Red_N=Red_N+1: k = Red_N

      Save_Path$ = RPath$

    endif

    if f$ = « G » then

      Binning = CB: E = G_Exposure

      Gre_N=Gre_N+1: k = Gre_N

      Save_Path$ = GPath$

    endif

    if f$ = « B » then

      Binning = CB: E = B_Exposure

      Blu_N=Blu_N+1: k = Blu_N

      Save_Path$ = BPath$

    endif

    Camera.Binning(Binning)

    Camera.Start(E)

    Name$ = on$+ »_ »+f$+format$(k, »0## »)+ »_ »+str$(E)+ »secs »+ ».fit »

    Print Name$

    Total = Total + 1

    if Total > 1 then

      if E > 2 then

        Pause(E-2)

      endif

      Image.Close

    endif

    Camera.Wait

    Image.Rename(Name$)

    Image.Save(Save_Path$+Name$)

  next j

next i

J’ai découvert ce logiciel sur un site dédié à la DSI. Penumbra permet de traiter directement les images FTS produites par les DSI , DSI II (gestion des pixels non carrés), DSI II Pro mais à bien y regarder, il permet aussi de traiter les images venant de mon Atik16hr.

Penumbra va aligner (décalage et rotation) automatiquement les couches RVB (et même empiler les images R V B s’il y en a plusieurs).

Après chaque manipulation (ajout/suppression d’images), le logiciel réaligne les images.

Une fois terminé, vous pouvez sauver votre image (luminance, couche RVB individuelle, cumul RVB) au format TIFF.

Si l’image est en RVB, la sauvegarde se fera en 16 bits couleur. Il est également possible de sauver couche par couche au format TIFF.

Vous pourrez également  créer une arborescence dans vos couches (cas d’images prises pendant des nuits différentes) et traiter individuellement vos sessions.

Penumbra utilise toujours la PREMIERE image de la pile pour faire l’alignement.

Penumbra gère la rotation des images mais pas des échelles différentes.

Penumbra ne reconnaît que les images au format FTS. Il peut reconnaître le format FIT mais il faudra changer l’extension Fit et mettre à la place FTS sinon le programme plante.

Je trouve ce logiciel plus pratique que d’utiliser le mode LRVB d’Iris car il ajuste automatiquement le fond du ciel, la rotation, l’alignement et il est plus convivial. (d’où l’idée de la traduire en français)

Utilisation

Créer déjà un espace de travail

Choisissez ensuite le type d’images à empiler

Etant donné que les images viennent de mon Atik (roue à filtres) , je choisirai LRVB.

Ajouter les images de luminance

Ajouter ensuite les images pour chaque couche (rien n’empêche d’avoir plusieurs images par couche)

Un fois terminé

Si vous avez réalisé des images pendant une autre nuit et que vous voulez les traiter indépendamment, faites un clic droit pour ajouter ces images, l’alignement se fera tout seul et l’image résultante sera ajoutée aux autres images de la même couche (ici Rouge)

Sauvegardez ensuite l’image résultante (soit luminance, soit RVB) au format TIF et utilisez votre IRIS ou PHOTOSHOP préféré pour terminer votre image.

Ici, par exemple, l’image RVB dans Iris

Télécharger  Penumbra traduit en français - alignement automatique d'images FTS (97 téléchargements ) – 272 ko

A noter que le logiciel est toujours en développement et qu’il est amené à évoluer.

Le tutorial mais en anglais

source

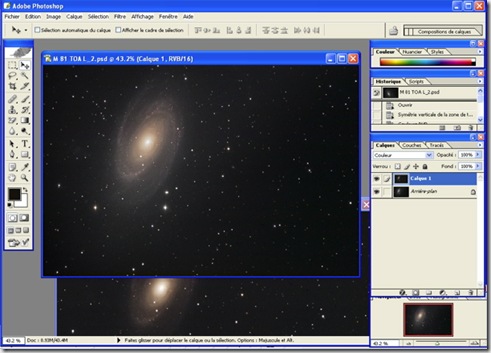

Partir de l’image couleur, sélectionner tout CTRL A et la copier CTRL C

Aller sur l’image en luminance, la passer en mode RVB et coller l’image RVB

et aligner les 2 calques

Faire un double clic sur le calque de luminance et passer l’opacité de la luminance à 50%

Ensuite modfier la saturation de la couche RVB et appliquer un léger masque flou

Puis aplatir l’image

NOUVELLE IMAGE RVB (venant de la couche L à 50% et de la couche RVB)

Cette nouvelle image devient alors l’image RVB qu’on utilisera ensuite pour créer l’image en LRVB de manière classique.

C’est donc une image en L LRVB qu’on obtiendra.

Ici, le traitement classique en LRVB

Le gain est certain et l’image gagne en couleur et en détails

La preuve en image.

L’image sans la double luminance

AVEC la double luminance
