Voici une image d’exemple faite avec mon 650d mais sans flat il y a quelques semaines.

1. Dupliquer votre image

2. Filtre Bruit – Médiane

J’ai dû mettre 500 pour faire disparaître les étoiles (au besoin effacez-les avec le tampon)

Une valeur de 50 est généralement correcte.

4. Filtre Atténuation – Flou gaussien

Une valeur de 30 est suffisante pour atténuer les différences

5 . Soustraire

Une valeur de 40% dans l’opacité du fond semble la plus efficace. Faites des essais.

6. Définir le point blanc

Cliquez sur la 3ème pipette et ensuite sur le centre d’une étoile blanche sur l’image originale.

7. Résultat final

Ce n’est peut-être pas la meilleure photo exemple mais la méthode est toujours la même

Utilisable sur Windows XP (mais fonctionne également sur Seven), la version PC est téléchargeable ICI

Sinon, le reste de la suite mac (PPC ou avec Rosetta) et PC (XP) se trouve à cette adresse.

ATTENTION: Il suffit d’abord de s’inscrire sur le site pour obtenir un ID Adobe et il faut être déjà propriétaire d’une licence pour avoir le droit d’installer le logiciel. Ce téléchargement est destiné aux propriétaires de licences qui ne peuvent plus installer leurs logiciels suite à la fermeture du site gérant les clés d’activation.

Pour l’installer sur Windows SEven –> clic droit : installer en tant qu’administrateur

Pour les problèmes de DLL, téléchargez le Redistributable package fourni par Microsoft http://www.microsoft.com/en-us/download/details.aspx?id=5555

Un très bon tutoriel pour Photoshop CS2 se trouve ICI

Télécharger le Script d'empilement et réduction de bruit numérique (510 téléchargements )  4ko

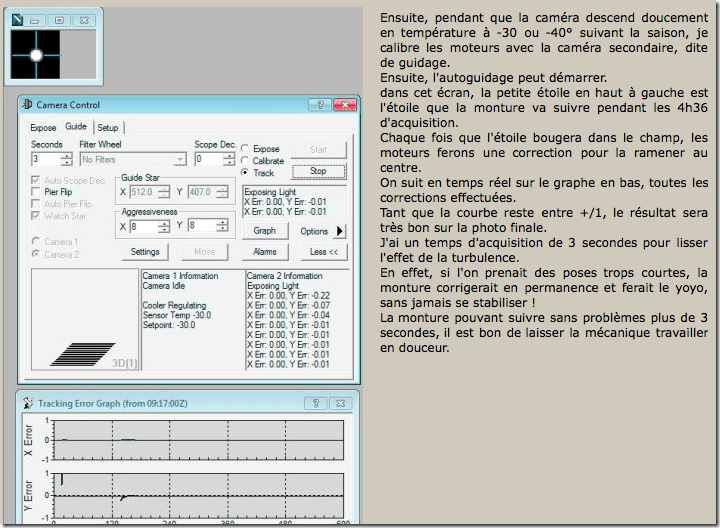

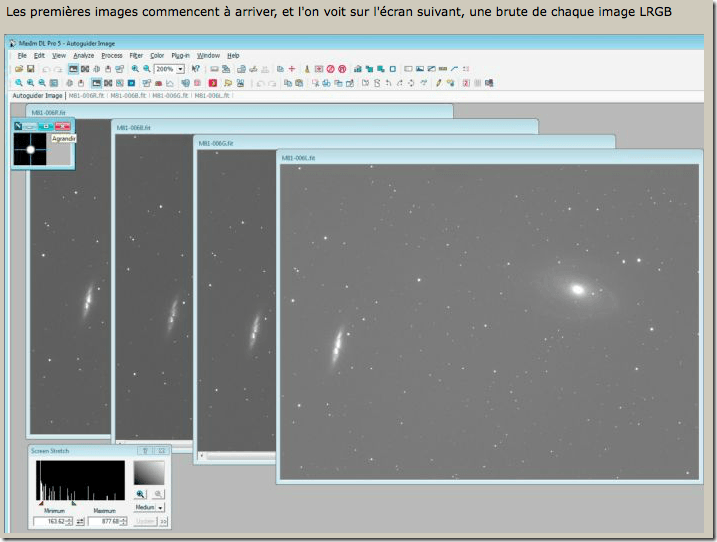

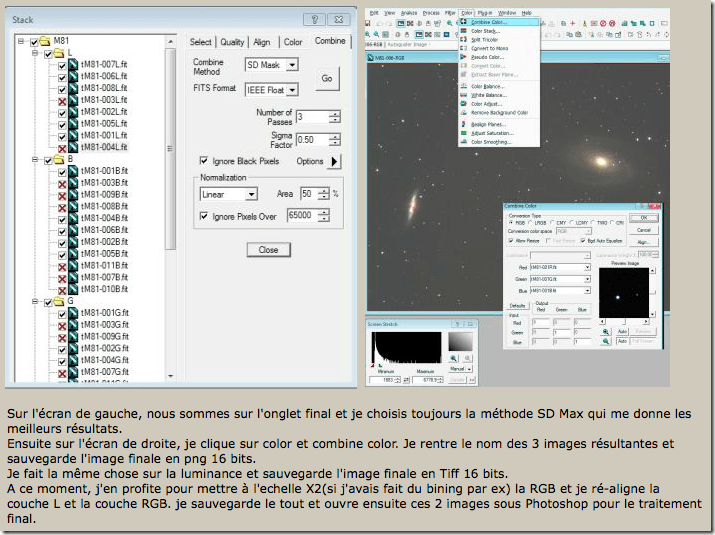

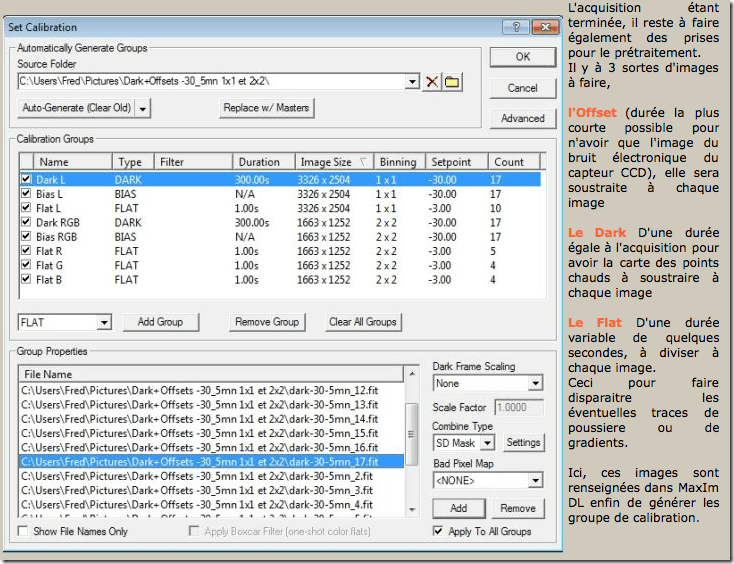

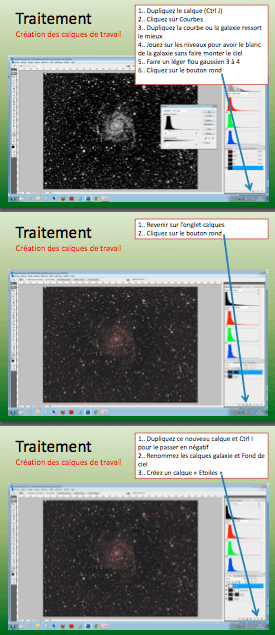

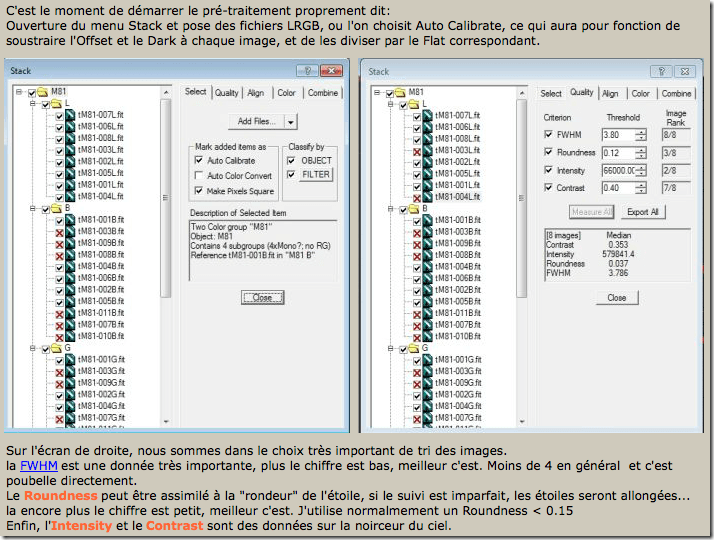

Vous allez ainsi découvrir comment traiter vos images avec MaximDL 5 (le prétraitement) et Photoshop CS3 (le traitement à proprement parlé).

.

Télécharger le Tutoriel de traitement avec MaximDL et Photoshop CS3 (528 téléchargements )  – 6,4 mo

.

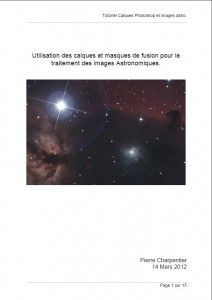

Télécharger  Utilisation des calques sous Photoshop - pdf (201 téléchargements ) – 2,89Mo

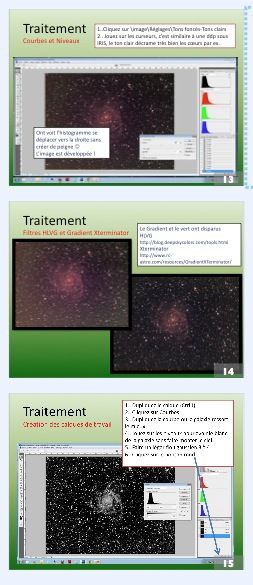

Il m’a également fait parvenir un document de 29 pages réalisé à l’occasion d’un stage de traitement d’images dans lequel il détaille l’utilisation de MaximDl 51.18 et Photoshop CS3.

Un document très riche en astuces de traitement.

.

Télécharger le Tutorial traitement d'images avec MaximDL et Photoshop CS3 - pdf (226 téléchargements )  – 6,1 mo

.

source

Ce tutoriel s’adresse aux heureux possesseurs de Photoshop CS2. Il doit être possible de le réaliser avec d’autres softs.

Je suppose que nous avons tous de photos "un peu ratées" au fond des tiroirs secrets de nos PC…Souvent, en ce qui me concerne, ce sont des problèmes de suivi ! Bref, avec ce petit tut, il devrait être possible, non pas de faire d’une photo ratée un chef d’ oeuvre, mais de facilement l’améliorer….

Voici un petit .gif qui montre les changements opérés.

1. Ouvrir l’image avec des traces de filé.
2. Dupliquer le calque et choisir " Obscurcir" dans la liste déroulante des propriétés de transparence de calques.
3. Invoquer la commande Filtre, Divers, Décalage après avoir sélectionné l’image dupliquée.
4. Choisir les paramètres adéquats sur l’horizontale et la verticale en laissant Zones non définies Transparent…..voilà, c’est tout !!

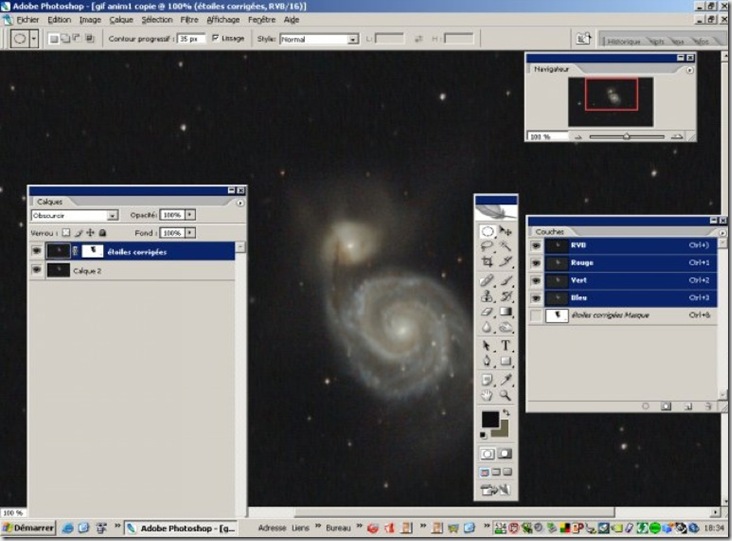

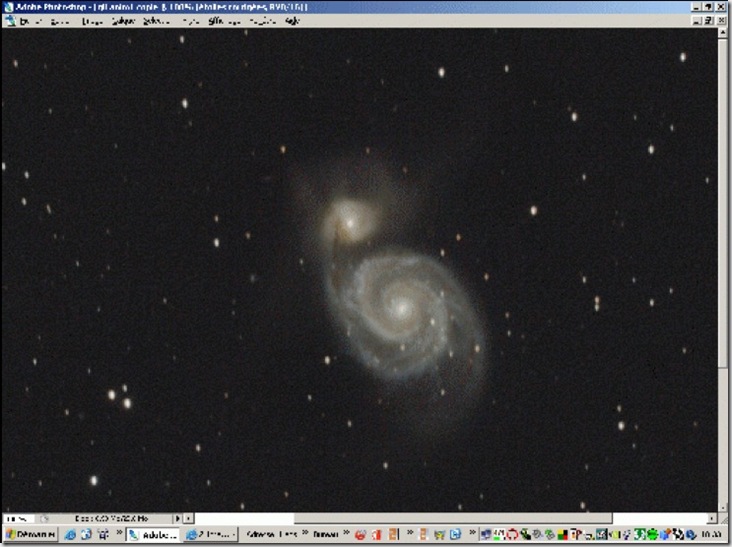

Sur le .gif ci-dessus, vous remarquerez que la galaxie n’est pas affectée par le changement. J’ai simplement associé un masque de fusion ( "tout faire apparaître" ) à l’image modifiée, et j’ai peint la galaxie avec un pinceau noir sur le masque ( pour faire apparaître l’ancienne photo placée sous le calque de travail ). Vous remarquerez aussi que les étoiles à l’intérieur de la galaxie change de forme. Je les ai peintes au pinceau blanc, couleur inverse de ma sélection de galaxie…

Ce p’tit truc peut aussi être utilisé pour minimiser les étoiles….

.

Article écrit par Jean-Luc LAVANCHY le 08 avril 2007

Ce tutoriel est destiné à donner un petit coup de pouce à ceux qui comme moi ont de la peine avec le traitement des étoiles.

Photographiant le ciel sans aucun filtre, les étoiles apparaissent toujours trop présentes. Il s’agit bien sûr de goûts personnels, mais je ne trouve pas très "joli" .

Le problème est spécialement lié à la Takahashi et donc au grand champ. Un autre problème apparaît avec cet instrument.: la coma. Je possède un aplanisseur de champ, mais c’est loin d’être suffisant pour les bords de la photo. Le centre est parfait, mais dès que l’on s’ éloigne en direction des côtés, le problème devient très présent.

Il n’est pas à exclure que mon correcteur ne soit pas placé au bon endroit….De plus, je dois avoir un p’tit problème de planéité des champs, car la coma est toujours plus présente dans l’un des coins  !!!

…………………………………………………

Rien ne remplace un instrument et un instrumentiste parfait….mais dans l’attente des deux , je vous propose de passer au côté pratique de ce tut….!!

………………………………………………..

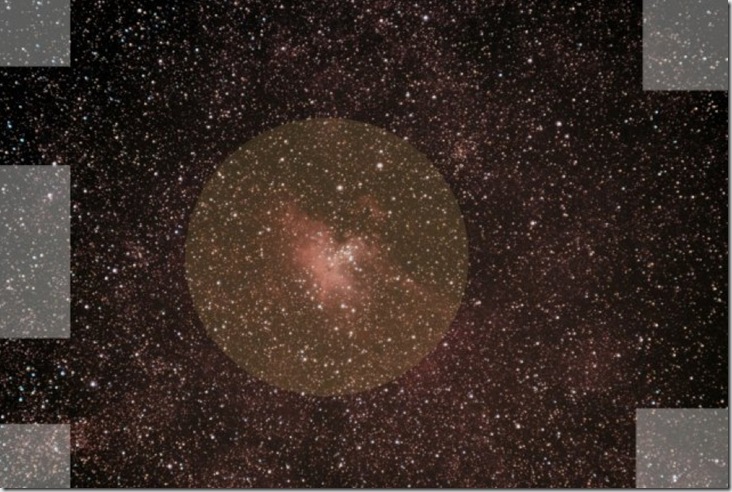

Sur cette image, on se rend compte que le centre est peu affecté par la coma. Subsistent quand même les erreurs de suivi…En revanche, en s’éloignant vers les côtés, c’est la cata. L’autre chose est que les étoiles prennent vraiment trop de place visuellement.

Toutes les images de ce tut ( ainsi que du blog…) peuvent être cliquées et agrandies….Voilà, c’est dit

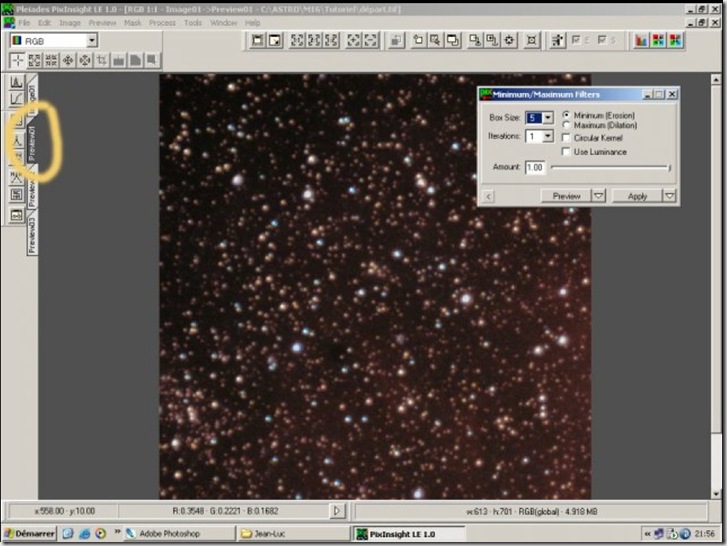

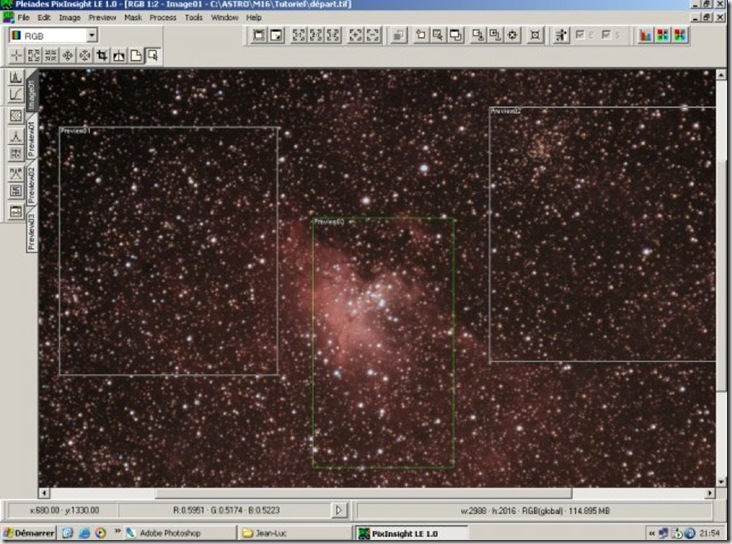

La première chose à faire sous PixInsight est de sélectionner 2 ou 3 nouveaux "Preview". Ce sont des fenêtres sur lesquelles on peut zoomer et dans lesquelles on verra en temps réel les modifications apportées par le traitement.

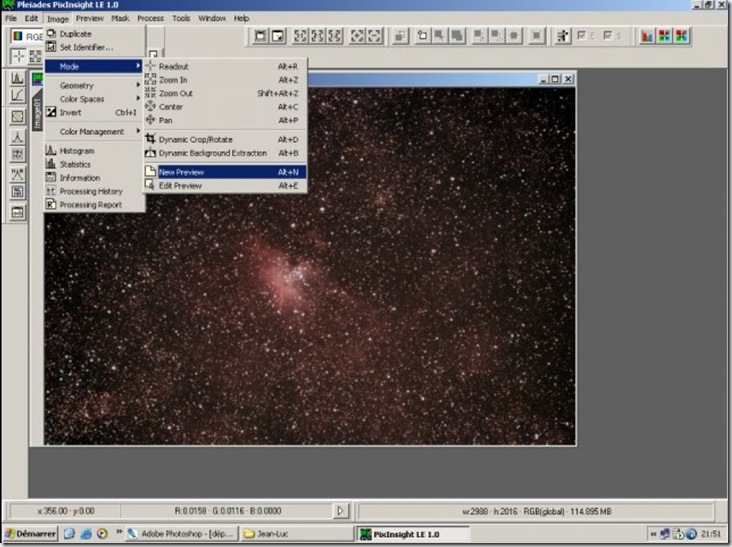

Pour sélectionner ces fenêtres, aller sous "Image – Mode – New preview". Un outil apparaît qui permet de tracer des carrés sur l’image. En même temps, un onglet apparaît sur la gauche de la fenêtre de visualisation. ( rond jaune)

Les onglets à gauche permettent de sélectionner les différents portions d’images préalablement tracées sur l’image.

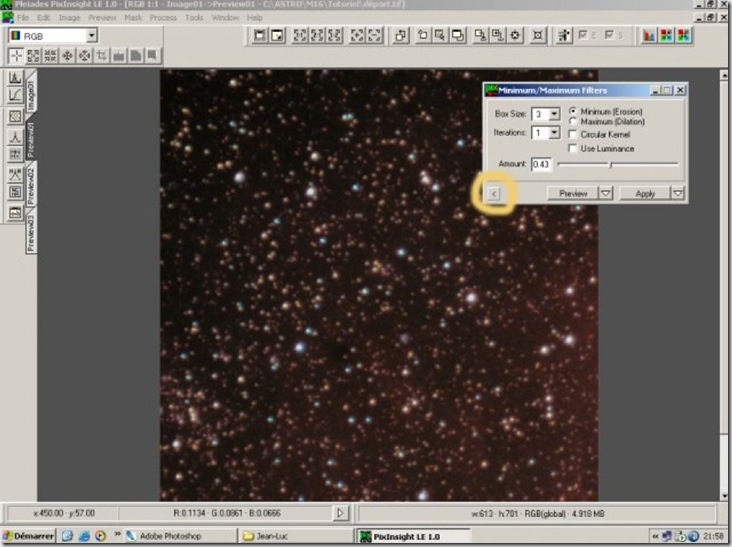

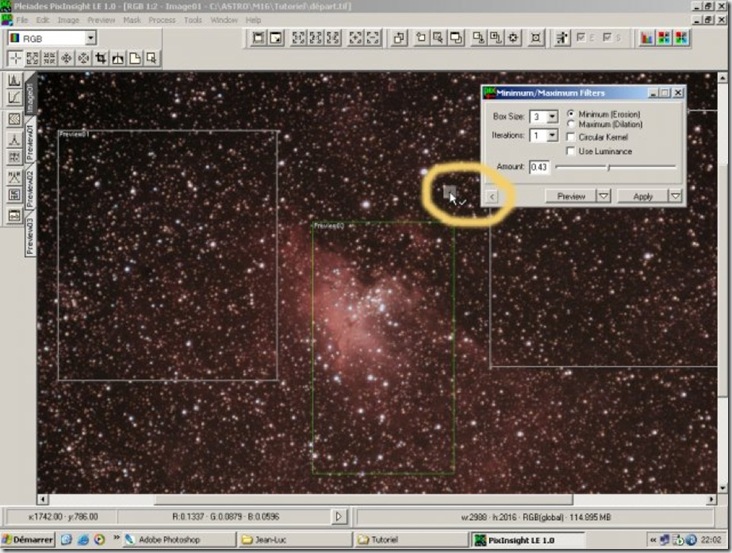

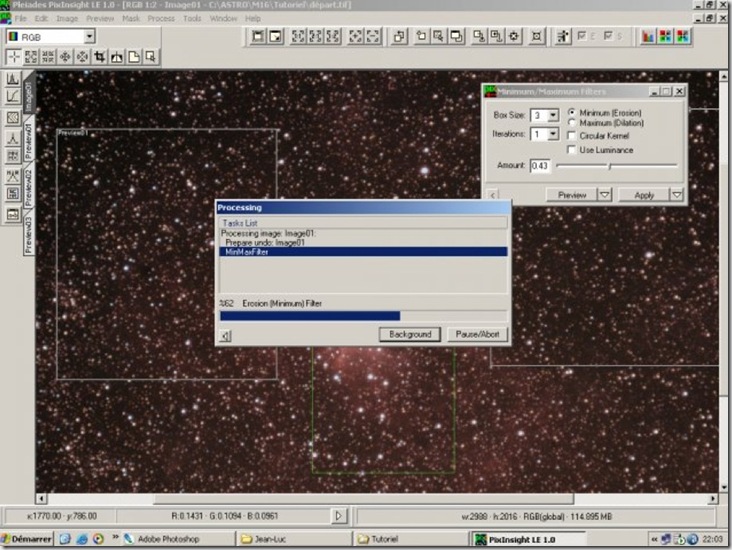

Il est temps d’invoquer la commande "Minimum/Maximum Filters". Une boîte de dialogue apparaît avec les valeurs par défaut.
Il est clair qu’il faut essayer sur les "previews" différentes valeurs en fonction de ce que l’on recherche.

Une fois les bonnes valeurs trouvées, on active le "traitement" sur l’image en déplaçant la flèche sur l’image principale….style glisser-déposer…quoi

Il est temps d’appliquer le traitement à l’image proprement dite

Sauvegarder l’image en TIFF 16 bits dans le répertoire de travail.

………………………………………….

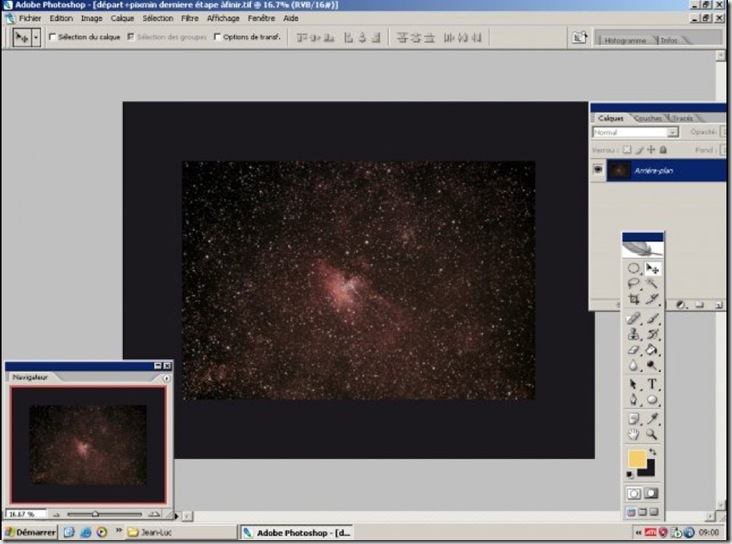

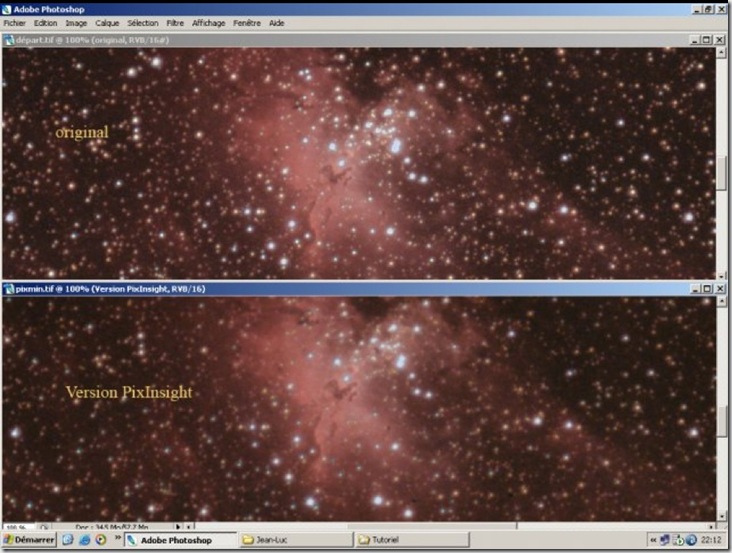

Après ouverture de l’image sous Photoshop, on remarque que les étoiles sont effectivement beaucoup plus douces et "diffuses" tout en restant assez ponctuelles. En revanche, on remarque que la nébuleuse en a pris un coup également….

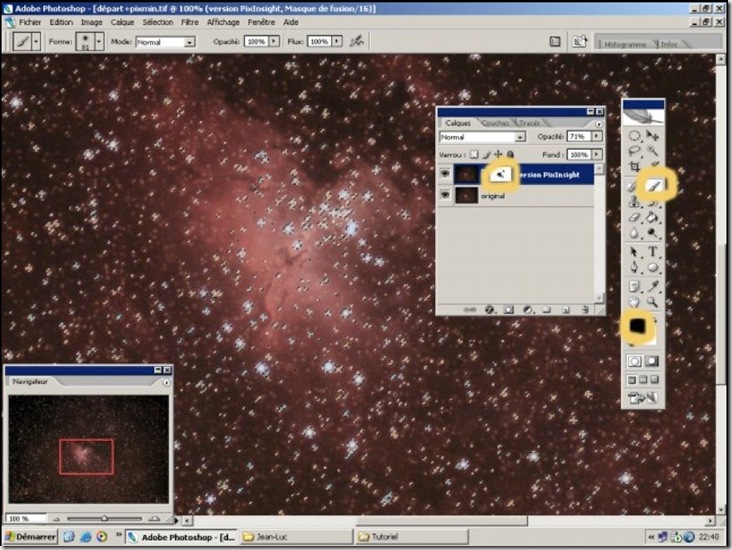

L’étape suivante consiste à copier l’image générée par PixInsight et à la coller dans un nouveau calque au-dessus de l’image de base. Il faut y adjoindre un masque de fusion en cliquant sur l’icône entouré de jaune. Il s’agit d’un masque " tout voir". Pour l’instant l’image de base est invisible.

Il est temps de sélectionner les étoiles. Il existe de nombreuses méthodes pour réaliser ce travail. J’utilise celle proposée par Nicolas Outters. C’est une méthode très précise et qui fonctionne très très bien.

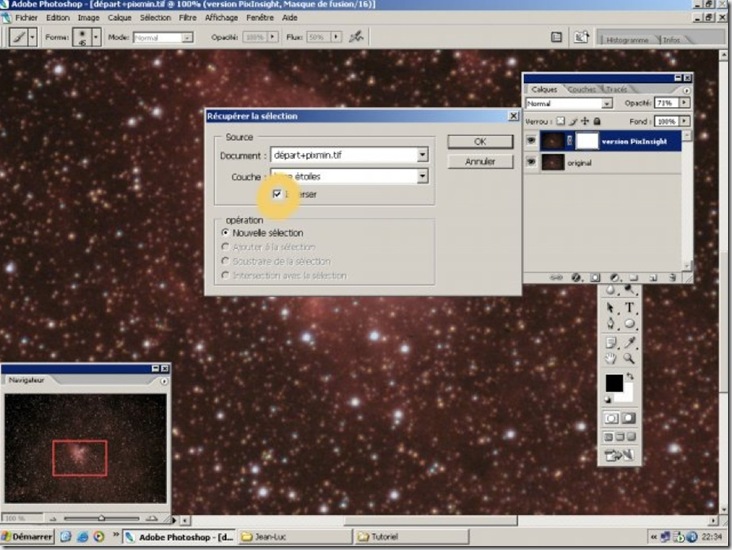

Après avoir cliqué sur le masque de fusion   "tout voir",  on récupère la sélection des étoiles en l’inversant…

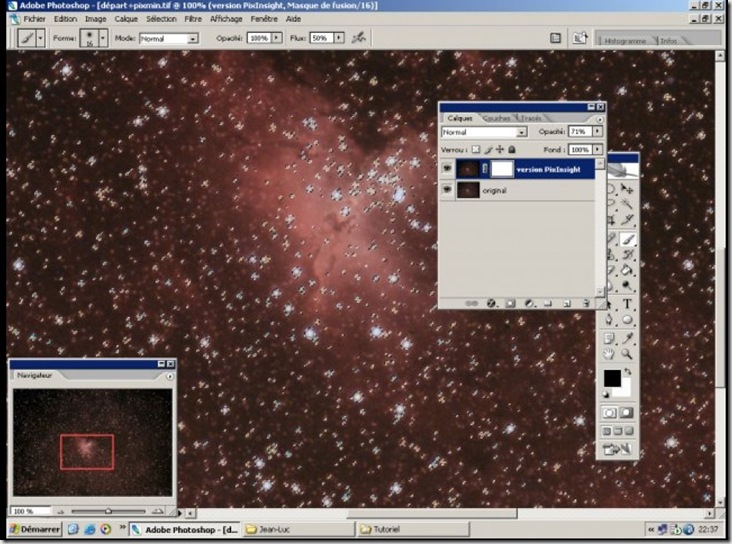

Voilà ce que ça donne

Après avoir sélectionné le masque de fusion blanc et à l’aide d’un pinceau noir, il est alors possible de "peindre" sur l’image les parties de cette image que l’on ne veut pas être affectées par le filtre MIN/Max de PixInsight.

En peignant avec le dit- pinceau, on fait réapparaître les parties de l’image de base…donc dans ce cas, M16 telle qu’elle était avant le traitement PixInsight.

Les étoiles ne sont pas affectées par le pinceau, car elles se trouvent exclues de la sélection puisqu’on a pris la peine d’inverser la sélection à l’étape précédente…

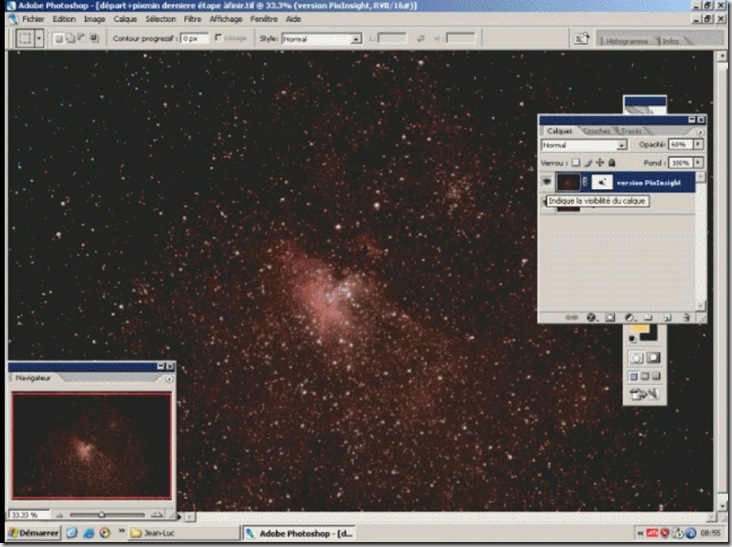

Il est possible ensuite de jouer sur la transparence du calque et donc faire apparaître les étoiles de façon +/- "dures et présentes". Attention quand même, si l’opacité du pinceau à l’étape précédente n’était pas à 100%, cela peut affecter également l’objet principal…

Une autre chose importante à souligner: si l’on passe 5 fois le pinceau avec une opacité à 20% au même endroit, le résultat est le même….on arrive à 100% d’opacité ! L’effet est cumulatif.

Aplatir l’image.

On peut aussi appliquer un filtre "renforcement" si on trouve que les étoiles ont perdu trop de punch.

La deuxième partie de ce tutoriel est directement inspirée d’une méthode que j’avais lue sur Internet. Je ne me souviens la source exacte, mais j’aimerais remercier son auteur et rendre à  César ce qui lui appartient….

Nous allons essayer de réduire la coma.

Les lunettes à focale courte souffrent toutes de déformations diverses. Les déformations sur les bords de l’image sont d’autant plus importantes que le capteur est grand.

En effet, si je travaillais par ex. avec un capteur "style" webcam,  je n’aurais aucun problème car le champ photographique serait beaucoup plus petit. Mais ce n’est pas le cas et avec le 350D, la coma est à la fête, car le capteur de cet appareil est très grand….

Malheureusement, il n’y a pas grand chose à faire si ce n’est acquérir un correcteur de champ pour minimiser les abérrations et essayer d’appliquer des solutions "informatiques" pour compenser le reste…
…………………………………………………………………………………………..
La première chose à faire est d’agrandir la taille de la zone de travail après avoir pris soin de transformer l’image en 8 bits.
Commande "Image" – "taille de la zone de travail". Généralement, j’ajoute 1000 pixels en largeur et hauteur. C’est beaucoup trop mais au moins on est à l’aise…

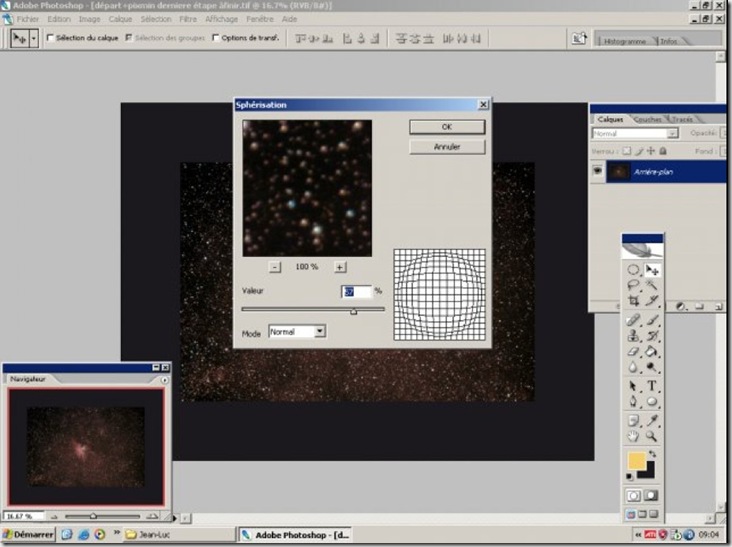

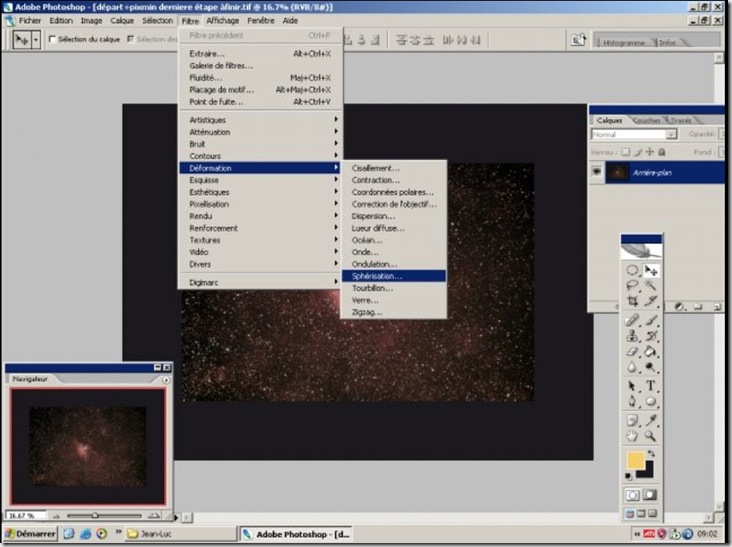

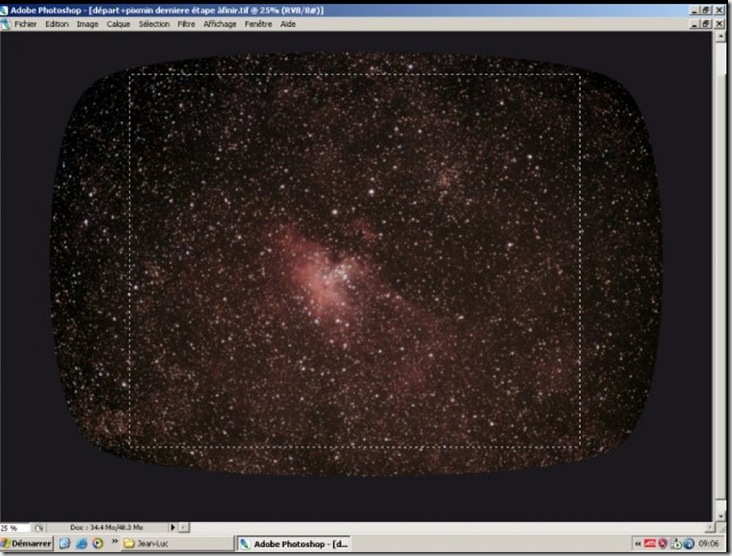

Puis on applique la sphérisation que l’on trouvera sous " Filtre " – "déformation ".

Essayer différentes valeurs du filtre en observant les corrections apportées dans la petite fenêtre de visualisation.

La correction complète ne sera pas possible…. c’est l’heure des compromis….

Après avoir appliqué le filtre, on procède à un nouveau " cadrage " de la photo laissant de côté les étoiles qui ressemblent trop à celles que l’on voit après avoir consommé des champignons hallucinogènes ..

On fait un copier-coller dans un nouveau document et le tour est joué…..

A noter que cette technique de duplication de calques avec masque de fusion " tout cacher ou tout voir" est utilisable pour de nombreuses situations…

.

Article écrit le 04 septembre 2008 par Jean-Luc LAVANCHY

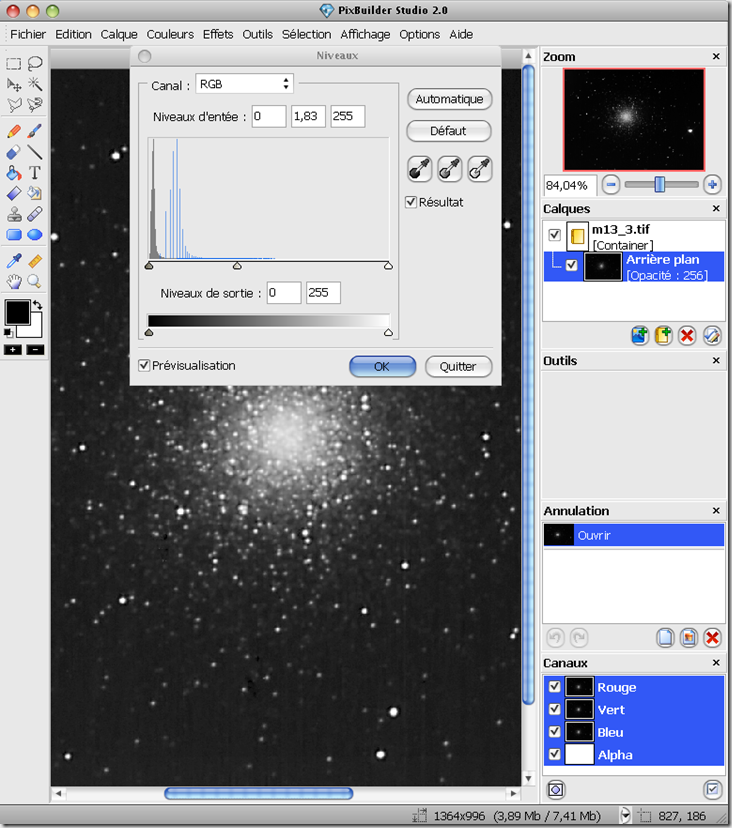

Il possède des fonctions intéressantes comme la retouche d’images, la gestion des couleurs, les courbes de niveaux, divers ajustements, le remplissage, la rotation, le redimensionnement et bien plus.

L’intérêt de ce logiciel c’est qu’il accepte les couches et les plugins Photoshop.

On va retrouver les outils classiques comme le pinceau, le crayon, le remplissage, le masque de transparence, la baguette magique, le lasso, et tout ce qui sera utile à l’astrophotographe en herbe. Il fonctionne avec toutes les versions de Windows. Et tout ça en à peine 3 mo.  Alors pourquoi s’en priver ?

.

Télécharger PixBuilder Studio 2.0 fr (38 téléchargements )  – 3.1 mo

.

source

Il permet le plus simplement du monde d’accentuer le contraste de vos images. Un simple clic métamorphose votre image.

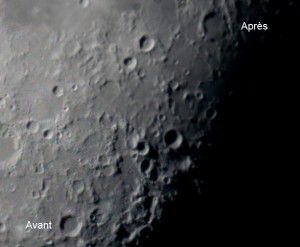

AVANT

APRES

Le descriptif de la manipulation se trouve sur ICI.

.

Télécharger le Script d'augmentation du contraste des images lunaires (213 téléchargements )  – 4 ko

.
