Sans rien régler, la réduction est très efficace sans dénaturer les nébulosités.

Télécharger le  Script de réduction d'étoiles 1.01 - PixInsight (75 téléchargements )

.

Source

Une fois votre compte créé, vous pourrez uploader vos images et les partager avec les utilisateurs déjà présents.

Il vous faudra définir votre matériel (imageur, télescope, logiciel …) puis ensuite vous pourrez envoyer vos images.

J’ai d’ailleurs pu envoyer très rapidement toutes les images que j’avais sur Flickr avec l’option d’import du site.

Ce qui est vraiment bien, c’est la fonction de réduction astrométrique automatique qui permet d’identifier les objets que vous aurez envoyés.

Une fois la réduction faite, les différents objets sont reconnus et une carte vient s’ajouter à votre image ainsi que son histogramme.

Vos images apparaitront ensuite sur le grand mur qui référence les nouvelles images et peut-être qu’une d’elles sera désignée “image du jour”.

Ensuite, vous pourrez “aimer” les images d’autres utilisateurs mais, eux aussi, pourront aimer aussi vos images.

Profitez-en, c’est GRATUIT et il y a vraiment de superbes images comme celle-ci ce soir.

C’est ICI

Ce tutoriel est destiné à donner un petit coup de pouce à ceux qui comme moi ont de la peine avec le traitement des étoiles.

Photographiant le ciel sans aucun filtre, les étoiles apparaissent toujours trop présentes. Il s’agit bien sûr de goûts personnels, mais je ne trouve pas très "joli" .

Le problème est spécialement lié à la Takahashi et donc au grand champ. Un autre problème apparaît avec cet instrument.: la coma. Je possède un aplanisseur de champ, mais c’est loin d’être suffisant pour les bords de la photo. Le centre est parfait, mais dès que l’on s’ éloigne en direction des côtés, le problème devient très présent.

Il n’est pas à exclure que mon correcteur ne soit pas placé au bon endroit….De plus, je dois avoir un p’tit problème de planéité des champs, car la coma est toujours plus présente dans l’un des coins  !!!

…………………………………………………

Rien ne remplace un instrument et un instrumentiste parfait….mais dans l’attente des deux , je vous propose de passer au côté pratique de ce tut….!!

………………………………………………..

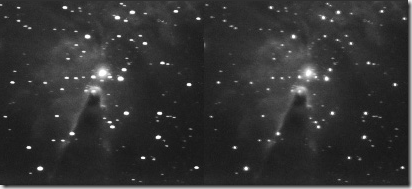

Sur cette image, on se rend compte que le centre est peu affecté par la coma. Subsistent quand même les erreurs de suivi…En revanche, en s’éloignant vers les côtés, c’est la cata. L’autre chose est que les étoiles prennent vraiment trop de place visuellement.

Toutes les images de ce tut ( ainsi que du blog…) peuvent être cliquées et agrandies….Voilà, c’est dit

La première chose à faire sous PixInsight est de sélectionner 2 ou 3 nouveaux "Preview". Ce sont des fenêtres sur lesquelles on peut zoomer et dans lesquelles on verra en temps réel les modifications apportées par le traitement.

Pour sélectionner ces fenêtres, aller sous "Image – Mode – New preview". Un outil apparaît qui permet de tracer des carrés sur l’image. En même temps, un onglet apparaît sur la gauche de la fenêtre de visualisation. ( rond jaune)

Les onglets à gauche permettent de sélectionner les différents portions d’images préalablement tracées sur l’image.
Il est temps d’invoquer la commande "Minimum/Maximum Filters". Une boîte de dialogue apparaît avec les valeurs par défaut.
Il est clair qu’il faut essayer sur les "previews" différentes valeurs en fonction de ce que l’on recherche.

Une fois les bonnes valeurs trouvées, on active le "traitement" sur l’image en déplaçant la flèche sur l’image principale….style glisser-déposer…quoi

Il est temps d’appliquer le traitement à l’image proprement dite

Sauvegarder l’image en TIFF 16 bits dans le répertoire de travail.

………………………………………….

Après ouverture de l’image sous Photoshop, on remarque que les étoiles sont effectivement beaucoup plus douces et "diffuses" tout en restant assez ponctuelles. En revanche, on remarque que la nébuleuse en a pris un coup également….

L’étape suivante consiste à copier l’image générée par PixInsight et à la coller dans un nouveau calque au-dessus de l’image de base. Il faut y adjoindre un masque de fusion en cliquant sur l’icône entouré de jaune. Il s’agit d’un masque " tout voir". Pour l’instant l’image de base est invisible.

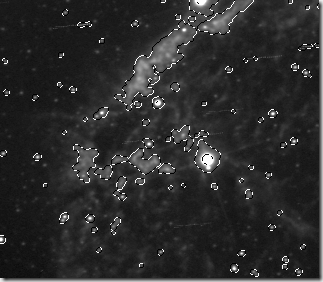

Il est temps de sélectionner les étoiles. Il existe de nombreuses méthodes pour réaliser ce travail. J’utilise celle proposée par Nicolas Outters. C’est une méthode très précise et qui fonctionne très très bien.

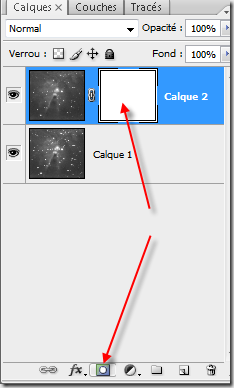

Après avoir cliqué sur le masque de fusion   "tout voir",  on récupère la sélection des étoiles en l’inversant…

Voilà ce que ça donne

Après avoir sélectionné le masque de fusion blanc et à l’aide d’un pinceau noir, il est alors possible de "peindre" sur l’image les parties de cette image que l’on ne veut pas être affectées par le filtre MIN/Max de PixInsight.

En peignant avec le dit- pinceau, on fait réapparaître les parties de l’image de base…donc dans ce cas, M16 telle qu’elle était avant le traitement PixInsight.

Les étoiles ne sont pas affectées par le pinceau, car elles se trouvent exclues de la sélection puisqu’on a pris la peine d’inverser la sélection à l’étape précédente…

Il est possible ensuite de jouer sur la transparence du calque et donc faire apparaître les étoiles de façon +/- "dures et présentes". Attention quand même, si l’opacité du pinceau à l’étape précédente n’était pas à 100%, cela peut affecter également l’objet principal…

Une autre chose importante à souligner: si l’on passe 5 fois le pinceau avec une opacité à 20% au même endroit, le résultat est le même….on arrive à 100% d’opacité ! L’effet est cumulatif.

Aplatir l’image.

On peut aussi appliquer un filtre "renforcement" si on trouve que les étoiles ont perdu trop de punch.

La deuxième partie de ce tutoriel est directement inspirée d’une méthode que j’avais lue sur Internet. Je ne me souviens la source exacte, mais j’aimerais remercier son auteur et rendre à  César ce qui lui appartient….

Nous allons essayer de réduire la coma.

Les lunettes à focale courte souffrent toutes de déformations diverses. Les déformations sur les bords de l’image sont d’autant plus importantes que le capteur est grand.

En effet, si je travaillais par ex. avec un capteur "style" webcam,  je n’aurais aucun problème car le champ photographique serait beaucoup plus petit. Mais ce n’est pas le cas et avec le 350D, la coma est à la fête, car le capteur de cet appareil est très grand….

Malheureusement, il n’y a pas grand chose à faire si ce n’est acquérir un correcteur de champ pour minimiser les abérrations et essayer d’appliquer des solutions "informatiques" pour compenser le reste…
…………………………………………………………………………………………..
La première chose à faire est d’agrandir la taille de la zone de travail après avoir pris soin de transformer l’image en 8 bits.
Commande "Image" – "taille de la zone de travail". Généralement, j’ajoute 1000 pixels en largeur et hauteur. C’est beaucoup trop mais au moins on est à l’aise…

Puis on applique la sphérisation que l’on trouvera sous " Filtre " – "déformation ".

Essayer différentes valeurs du filtre en observant les corrections apportées dans la petite fenêtre de visualisation.

La correction complète ne sera pas possible…. c’est l’heure des compromis….

Après avoir appliqué le filtre, on procède à un nouveau " cadrage " de la photo laissant de côté les étoiles qui ressemblent trop à celles que l’on voit après avoir consommé des champignons hallucinogènes ..

On fait un copier-coller dans un nouveau document et le tour est joué…..

A noter que cette technique de duplication de calques avec masque de fusion " tout cacher ou tout voir" est utilisable pour de nombreuses situations…

.

Article écrit le 04 septembre 2008 par Jean-Luc LAVANCHY

Si vous ne disposez pas de Photoshop, alors vous pouvez utiliser ce logiciel en ligne de commande.

Si vous possédez Photoshop, il existe des scripts disponibles sur ce blog pour réduire le nombre d’étoiles.

(consulter la section Photoshop)

Le logiciel est disponible sur le site de l’auteur sur lequel vous pouvez par ailleurs faire un don.

Cette ligne de commande StarLess –in=M31_final.tiff –dominantcolor=blue

produit sur cette image de M31 un résultat plutôt parlant.

.

.

.

Télécharger StarLess 0.1a – 369 ko

.

source

Nouveautés

• les réglages des ondelettes peuvent être sauvés
• nouveau filtre de bruit (NLM – moyenne non locale)

• meilleure compatibilité des fichiers images
• utilisation de la mémoire optimisée
• en combinaison manuelle d’images, l’image affichée est meilleure et peut être mise à l’échelle de l’histogramme de la première image modifiée

De mieux en mieux, ce logiciel.

.

Télécharger Fitswork 3.83 fr (44 téléchargements )  – 930 ko

.

source

Je prendrai comme exemple ma dernière acquisition de IC63 dans Cassiopée.

Il s’agit de 8 images de 300 s en H-Alpha et de 2 images de 300 s en R V B le tout en bining 1x1réalisées avec une Scopos 66, un réducteur 6.3 et une Atik16HR

Première partie sous Iris

– Registration des images stellaires (classique) avec Appariement global

– Addition d’une séquence

De nombreux pixels défectueux apparaissent. Le filé de pixels est du aux flexions entre la lunette guide (FS102 + Toucam SC3 avec Guidemaster 2.025) et l’imageur (Scopos 66)

– Faire de même avec les images faites avec chaque filtre puis Menu visualisation – (L)RVB

Régler le décalage des couches, faites un black et éventuellement un white.

Sauver l’image au format BMP

Deuxième partie avec Photoshop

1- Mise en forme

– Importer la luminance au format Fits avec Fitsplug. Resserrer les niveaux plusieurs fois pour voir apparaître la nébuleuse. Faire une symétrie verticale pour être orienté comme dans Iris.

– déparasiter les pixels chauds au pinceau à cloner (zoom 300% de 6 pixels pour le pinceau)

– une fois terminé, enregistrer la luminance au format TIF

– corriger le gradient du à la pollution lumineuse

2 – Corriger le gradient

Le gradient est en bas

Passer en mode RVB

Ajouter une nouvelle couche comme l’image

Faire un dégradé inverse du gradient sur la couche Alpha

Repasser sur les couches RVB et récupérer la sélection

Faire CTRL L et régler la luminance  pour faire disparaître le gradient

Répéter plusieurs fois la manipulation jusqu’à ce que le gradient ait disparu.

3 – Quelques filtres

– Lancer le script de réduction d’étoiles à 15% (disponible sur astrolabo)

– Lancer le script Local Contrast Enhancement (de Astronomy Tools)

Faire un masque de fusion et tout masquer puis prendre le pinceau blanc et « peindre » les zones où le contraste doit être rehaussé.(sur le masque de fusion)

et jouer éventuellement sur la transparence du calque.

Aplatir l’image

– Lancer le script Space Noise réduction

et appliquer la même technique que précédemment mais cette fois Masque de fusion – Montrer tout et peindre en noir les zones où des détails doivent ressortir.

– Modifier le contraste en resserrant l’histogramme

4- La couleur

– Ouvrir l’image RVB en provenance d’Iris

– Déparasiter au pinceau à cloner l’image couleur

– Copier l’image et la coller dans l’image de la luminance.

Passer en mode Différence et aligner les couleurs avec la luminance

– Passer le calque  en mode couleur

– Appliquer le filtre réduction de bruit sur le calque couleur

– Aplatir la couche RVB et la couche luminance

– Recadrer l’image, ajuster enfin les niveaux, passer en mode 8 bits et la sauver dans le format désiré.

Ici un traitement plus doux avec un champ plus grand (la partie filtre n’a pas été traitée)

  .

Télécharger le Tutorial de traitement avec Iris et Photoshop sauce Astrolabo.com - pdf (308 téléchargements )  – 1 mo

.

PS: Utiliser la version démo de Photoshop utilisable pleinement pendant une durée limitée. Avant d’installer, faites une sauvegarde complète du système. Lorsque la durée est écoulée, restaurer Windows et réinstaller le logiciel.

Je me suis donc attelé à la tâche pour essayer de le traduire au maximum en français et d’améliorer les précédents termes traduits.

C’est chose faite, l’aide intégrée étant également traduite.

Il suffira de télécharger l’archive, de l’extraire et de lancer fitswork_fr.exe. Aucune installation n’étant nécessaire.

J’ai bricolé un peu l’exécutable car il subsistait encore quelques mots en allemand.

Le logiciel est utilisable avec les APN et leur mode RAW en utilisant dcrawfw.dll qui se trouve également dans l’archive à télécharger.

Fitswork est un logiciel de traitement d’astrophotographies à part entière et très puissant.

Encore une fois, l’essayer c’est l’adopter.

Principales nouveautés

Voici les nouveautés depuis la précédente traduction

• Fichier langage
• Possibilité de fond variable avec les masques
• Fonction gamma ajoutée à l’histogramme
• Le profil couleur peut être édité
• Accélération de l’addition d’images
• Choix du profil de couleur en cas de conversion CCD RVB
• Dernière fonction exécutée  avec F4
• Filtre automatique de bruit
• Fonction matrice de Bayer améliorée
• Importation de profil couleur IT8
• Nouvelles options pour la rotation d’image

Pour plus de détails sur les nouveautés rendez-vous sur cette page.

.

Télécharger Fitswork 3.7 traduit en français (182 téléchargements )  – 998 ko

.

source

Voici une portion d’image très bruitée.

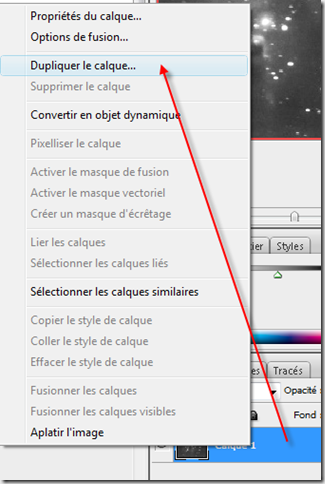

Dupliquer le calque

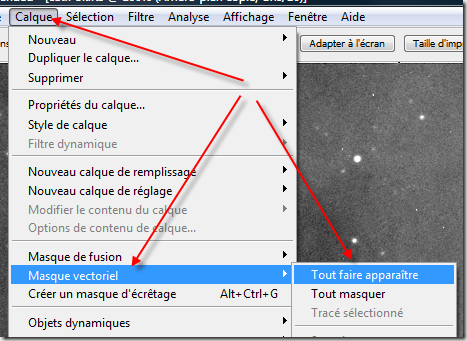

Masque vectoriel – Faire tout apparaître

Sélectionner le masque avec ALT

Coller sur ce masque la copie de l’image de départ (retourner sur l’image CTRL A CTRL C puis retourner sur le masque vectoriel (blanc) et CTRL V

Inverser le masque avec la copie de l’image de départ

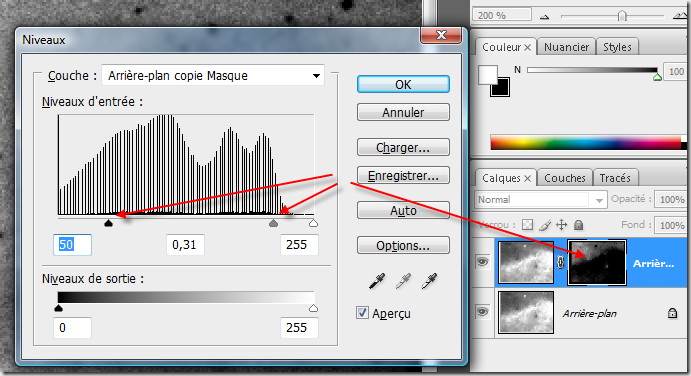

Assombrir le masque (CTRL L)

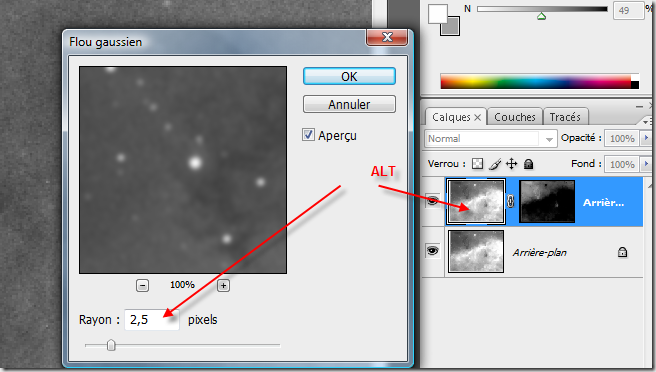

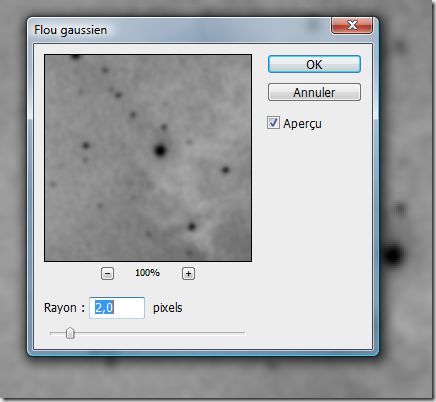

Flou gaussien de 2 pixels (au choix) sur le masque vectoriel inversé

Retourner sur le calque (ALT clic) et faire FLOU GAUSSIEN de 2 ou 3

(les étoiles sont à peine adoucies)

Aplatir ensuite l’image

Voilà le résultat

Avant

Après

Télécharger le Tutorial de réduction de bruit en préservant les détails - pdf (363 téléchargements ) – 368 ko

1. Dupliquer le calque en mode Obscurcir

2. Sélectionner l’outil déplacement

  et déplacer la copie en appuyant sur CTRL et les flèches du pavé numérique.

Dans notre exemple, un pixel suffit.

3. Conserver la centroïde

Dupliquer à nouveau la copie du calque

et déplacer le calque dans la direction opposée du même nombre de pixels.

C’est meilleur mais les étoiles les plus faibles ont disparu.

4. Aplatir l’image et l’utiliser sur l’original

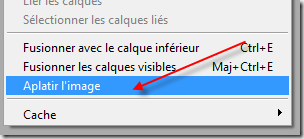

Menu CALQUE et APLATIR L’IMAGE

et utiliser cette image sur l’original en copiant et en collant.

Faire CTRL A puis CTRL C sur la nouvelle image aplatie puis faire CTRL V sur l’original.

On obtient ceci.

5. Masque de fusion

Sélectionner l’image corrigée et lui ajouter un masque de fusion.

Repasser sur l’image originale, la copier dans le presse-papier par CTRL A – CTRL C

Repasser sur l’image corrigée et choisir l’onglet COUCHES

puis coller l’image originale sur le masque. Pour cela, cacher la couche grise et sélectionner le calque puis coller.

Voici à quoi ressemble la palette de calques

6. Aplatir l’image

Les faibles étoiles sont réapparues.

Un petit réglage de niveaux et …

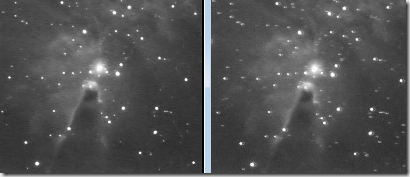

Comparaison

AVANT                                        APRES

Télécharger le  Tutorial de réduction des filés d'étoiles - pdf (232 téléchargements ) – 198 ko

Il existe d’autres méthodes, celle-ci est rapide et assez simple à mettre en oeuvre.

1. Convertir l’image en 8 bits

Cette technique ne fonctionne que sur les images en 8 bits donc convertir l’image si besoin.

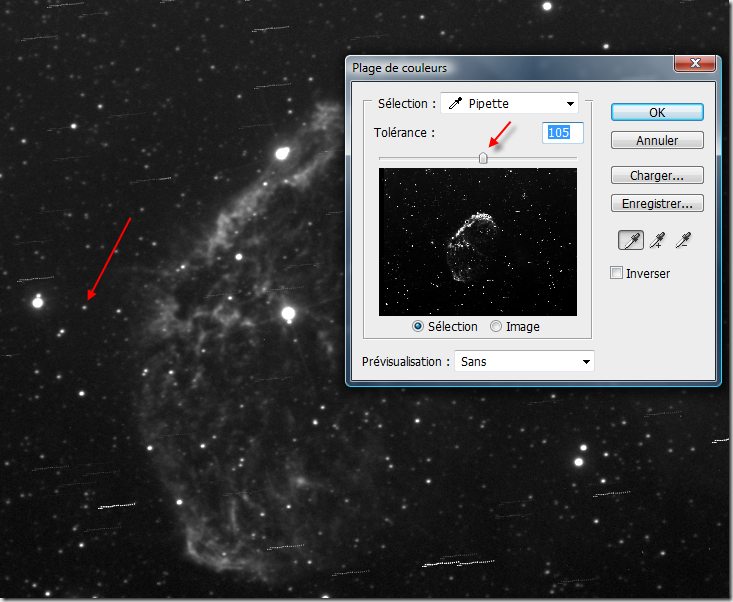

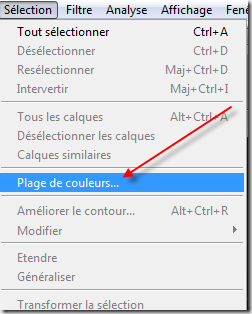

2. Plage de couleurs

Sélectionnez le centre d’une étoile brillante et saturée. Ajustez le curseur de sorte que la plupart des étoiles brillantes apparaissent dans l’aperçu.

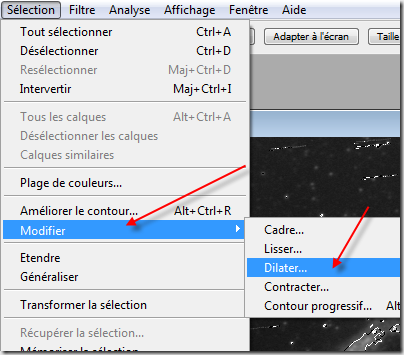

3. Dilater la sélection

Dilatez de 2 pixels

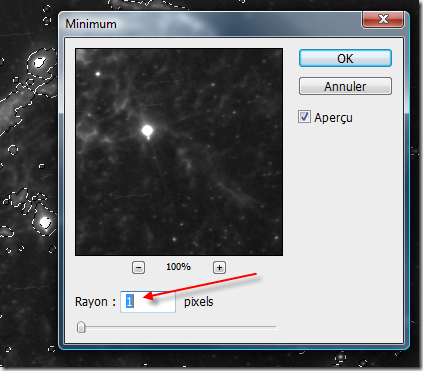

4. Filtre Minimum de 1 pixel

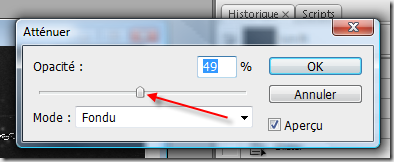

5. Atténuation du minimum

Changer l’opacité avec le curseur pour augmenter la luminosité et le diamètre des étoiles.

Télécharger le Tutorial de réduction d'étoiles - pdf (235 téléchargements ) – 284 ko
