Dans l’archive se trouvent le manuel d’utilisation en français, le guide de référence en anglais et la nomenclature des pièces en anglais.

.

Télécharger les Manuels de la télécommande TC-80N3 - 3 pdf (118 téléchargements )  – 2,1 mo

.

Il a commandé cette télécommande pour son reflex numérique qui lui a été livré de Honk Kong en à peine 8 jours et qui lui a coûté un douzaine d’euros.

Le lien pour commander sur EBay.

La télécommande est livrée dans un carton sans marque mais bien emballée dans une lettre bulles.
A l’intérieur de la lettre l’on trouve aussi 2 piles LR03 et une notice.
Les piles sont de type salines et je déconseille de les utiliser autrement que pour essayer la télécommande (risque de coulure).
La télécommande est légère, la vitre de l’écran est un peu fine. La fermeture du boitier porte-piles est parfaitement ajustée (un +). Bref, ce n’est pas une production haut de gamme, mais le prix de 12.61€ livrée est ridicule !
La télécommande fonctionne de manière classique même sans piles.
Pour utiliser le timer, les piles sont indispensables.
L’écran est rétro-éclairé (orange) et la télécommande s’arrête toute seule si elle n’est pas utilisée (auto-power off).
L’on pourra émettre une petite réserve sur le système de blocage du bouton de déclenchement (inutile en mode programmé) qui n’est pas très franc.
Fonctions :
Un délai pour prendre le premier cliché, programmable de 0 à 99h59mm59s
Un temps d’exposition, programmable de 0 à 99h59mm59s
Un intervalle de temps entre deux clichés, programmable de 0 à 99h59mm59s
Un nombre de clichés, programmable de 0 à 399.
Un bip sonore désactivable.
Cette télécommande est donc parfaitement adaptée à une utilisation astro.
Je pense seulement qu’il faudra la protéger sous un petit plastique si le temps de pose est long (rosée)…
Avec cette télécommande, à vous les poses longues, les filés d’étoiles, les montages de plusieurs photographies prisent à intervalle régulier…

Six vis cruciformes à démonter et la télécommande s’ouvre facilement.
Et là… BONNE SURPRISE
Le circuit imprimé est parfaitement fabriqué et de très bonne qualité, les soudures sont propres et bien faites
Je pensais tropicaliser le circuit, mais vu sa qualité, je ne pense pas que se soit bien utile… Un petit plastique de protection devrait suffire en ambiance bien humide.

Compatible avec ces boitiers:

Digital SLR
Nikon D200 D300 D700
Nikon D100 Nikon D1 / D1h / D1x
Nikon D2 / D2H / D2Hs / D2X
Nikon D3
KODAK DCS Pro 14n    DCS620
FUJI   S3 Pro/UVIR
Film SLR
Nikon F6
Nikon F5
Nikon F100
Nikon F90 / F90x
Nikon N90 / N90

(cliquez sur les schémas pour les agrandir)

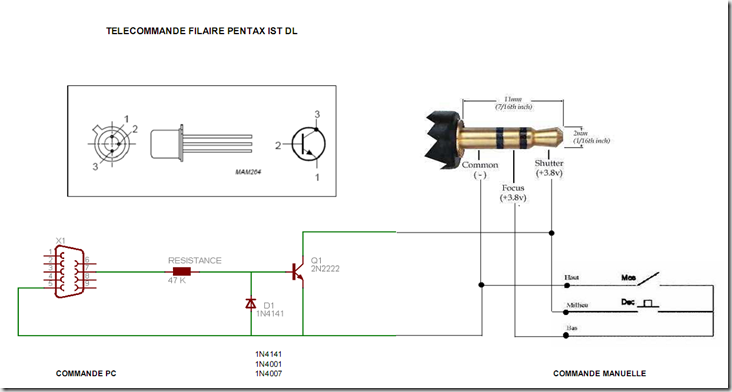

DSLR Shutter permet de piloter les prises de vue d’un APN a partir d’un PC et d’un port parallèle ou série.

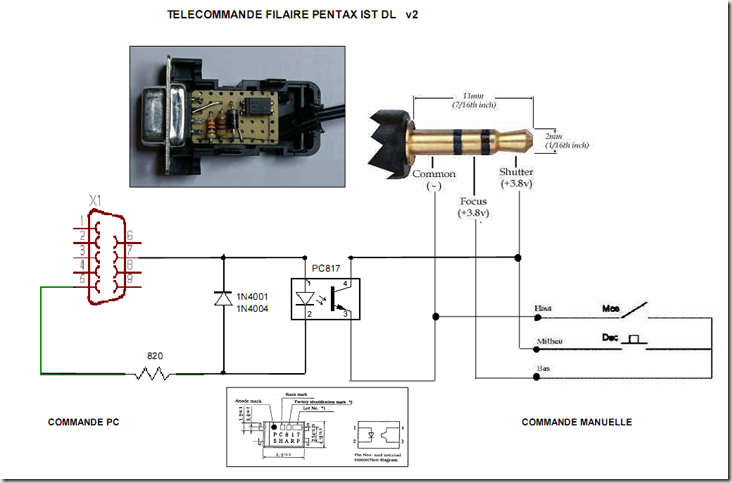

La version avec optocoupleur pour séparer  galvaniquement la sortie du micro et l’APN

Merci à Orionfl d’Astrocoolpix pour l’info

Je vous propose de réaliser une télécommande « quasiment » gratuite pour votre Canon EOS 300D.

Cette astuce est basée sur diverses pages trouvées sur Internet.

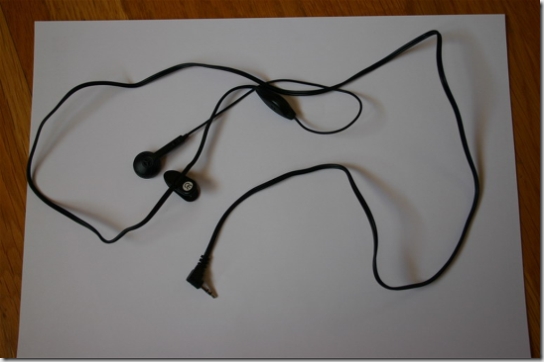

J’ai récupéré un écouteur de téléphone portable car le jack était de la taille que je recherchais. Ce petit jack entre exactement dans la prise « Télécommande » du 300d.

Ensuite, il faut couper le cordon.

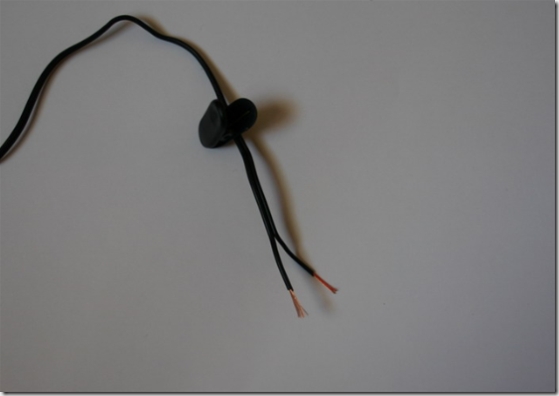

Faire un trou dans une boîte à « bague » en plastique passer le cordon et dénuder les 2 fils.

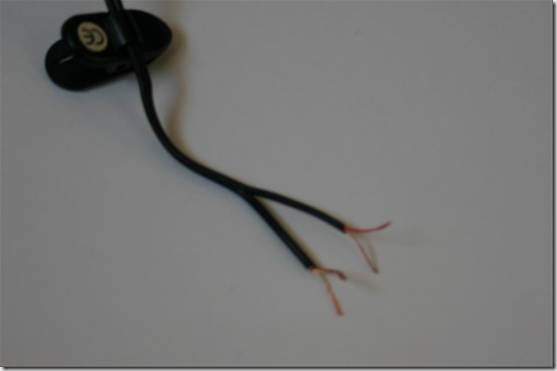

Puis séparer les 4 brins. La pince est bien visible.

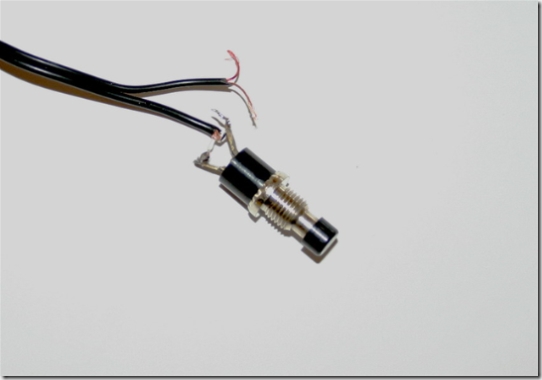

Ensuite, souder sur un bouton poussoir le fil blanc de manière à faire un contact temporaire.

Après il vous faut souder le fil rouge et sa masse sur un interrupteur.

Trouer la boîte pour fixer le bouton poussoir et l’interrupteur.

Bloquer le tout au pistolet à colle.

Voila, c’est fini.

Durée = 30 minutes

Prix de revient = que de la récupération de pièces

Il faut bien entendu brancher le jack sur la prise du 300d et se mettre en mode retardateur.

Pour faire une longue pose, je passe en mode manuel puis en mode bulb.

Il y a une petite pince sur le cordon téléphone « bricolé », on peut donc facilement fixer le cordon sur la monture pour éviter les vibrations.

Je bascule l’interrupteur de mon boîtier pour activer le mode Bulb et j’appuie 2 s sur le bouton poussoir.

L’appareil commence à bipper pour signaler qu’il va prendre avec retardateur. Cela permet de s’éloigner, de se préparer à faire une occultation manuelle et d’attendre la fin des vibrations.

L’obturateur restera ouvert tant que l’interrupteur ne sera pas basculé

Lorsque la pose doit être terminée, il suffit de basculer l’interrupteur dans l’autre sens et l’obturateur se ferme.
