Attention, c’est tout de même destiné aux as du fer à souder.

Si vous éprouvez des difficultés à utiliser vos anciens matériels série sur XP ou Seven en usb, voici une solution.

Voici un JPG du schéma, la doc du composant utilisé (FT3232RL) est à télécharger à la fin de cet article

Sur le schéma : C4, C7, R4, R7 ne sont pas montés.

Ce composant sort des signaux série de type TTL. Sur le picastro l’auteur a retiré le MAX232 et branché directement les RXD et TXD du chip FTDI sur le Rx Tx du PIC. Ne pas oublier de relier la masse des deux montages ! et attention au croisement des Rx et Tx, c’est toujours une grosse prise de tête.

Les seuls liaisons entre ce montage et le pic astro sont : RXD, TXD, GND (ce chip est alimenté par l’USB, mais le 5V USB ne doit pas alimenter le pic astro !)

Malheureusement ce chip n’est disponible qu’en boitier à pitch fin (pas accessibles aux personnes qui ne savent pas souder…) .

L’idéal c’est d’avoir un PCB pour le souder dessus, sinon ce qui est cool c’est qu’il n’y a pas besoin de grand chose d’autre que ce composant pour que ca marche !

ATTENTION : l’auteur signale qu’ au niveau de la photo du schéma, il faudrait enlever le PN qui n’a rien à faire dessus (c’est une référence de fabrication).

.

Télécharger les Drivers XP + doc + schéma adaptateur série/USB (211 téléchargements )   – 1.4 mo

.

source

Télécharger le pilote pour XP (en fin d’article)

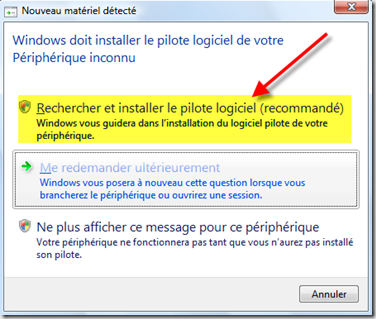

Branchez la Vesta Pro en USB et cliquez sur « Rechercher et installer le logiciel »

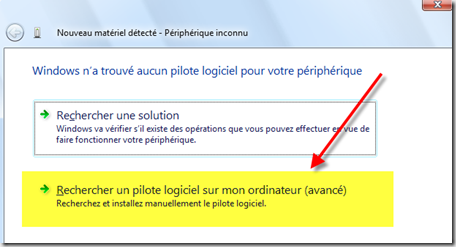

Bien entendu, il ne trouvera rien, choisir alors « Rechercher un pilote logiciel sur mon ordinateur »

Choisir alors le chemin où se trouve le pilote que vous avez téléchargé et que vous avez décompressé.

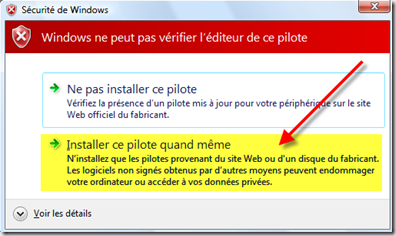

Une fois le pilote trouvé, ne tenez pas compte du message d’alerte et cliquez sur « Installer ce pilote quand même »

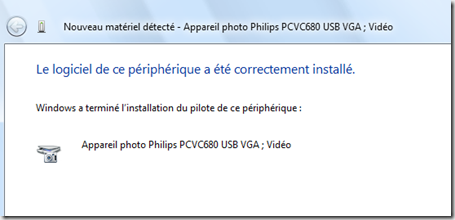

Un message vous indiquera que le périphérique est prêt à fonctionner.

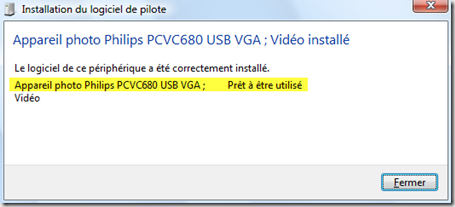

L’infobulle confirmera que tout s’est bien passé.

.

Télécharger le Driver Vesta Pro XP-Vista - zip (237 téléchargements ) – 320 ko

.

Fits Thumb

Cette extension, enfin, va nous faciliter la vie mais attention, utilisateur de Vista, passez votre chemin.

En effet, les dll sont incompatibles avec le dernier OS de Microsoft.

Une fois installé, Fits4win est complètement transparent et génère des vignettes pour vos fichiers au format FITS ou FTS.

Une vue optionnelle est possible en plus des vignettes avec un afficheur livré avec le logiciel.

Pour l’installer sur Windows 2000, 98 ou XP, il vous faudra tout d’abord télécharger .NET framework 1.1 et l’installer.

Ensuite, pour activer l’affichage des vignettes, il faudra régler l’explorer comme sur l’écran ci-dessous.

Dans l’explorer, si vous passez en mode Vignettes, vous verrez alors vos images apparaître sous forme de vignettes.

L’afficheur Fits4Win

Lancer Fits4Win.exe et parcourez les images d’un dossier dans l’explorer Windows. Les images s’afficheront alors automatiquement dans Fits4win.

Un clic maintenu avec un affichage à 100% montre les valeurs du pixel pointé. Le clic droit permet de choisir le zoom.

Pour un affichage toujours au premier plan, cliquez sur l’icône du logiciel.

Astuce

Pour obtenir un affichage type Windows 2000, double-cliquez sur F4WXP.DLL (qui se trouve dans le dossier d’installation C:\Program Files\Fits4Win (par défaut)

Si les fichiers *.dll ne sont pas associés à un exécutable, alors il faudra les lier au programme RegSvr32.exe qui se trouve dans le dossier c:\Windows\System32.

Ensuite, faire un clic droit sur un fichier Fits et choisir « Appliquer la vue Fits aux dossiers ».

Puis, clic droit sur le dossier dans lequel vous désirez une affichage Win200 et choisir dans l’onglet Personnaliser « Utiliser un modèle de personnalisation existant » (un fichier caché desktop.ini est écrit dans le répertoire en question)

Ne tenez pas compte du message d’alerte et cliquez sur OK.

Vous aurez alors un affichage type windows 2000

.

Pour passer en français Fits4Win, écrasez les fichiers installés par le contenu du dossier « 2-à écraser pour passer en français »

.

Télécharger Fits4Win - l'afficheur ultime de Fits pour XP traduit en français (62 téléchargements )  – 636 ko

.

source

• Drivers pour XP pour la ToUcam (PCVC740K et PCVC840K)
• Driver la Quickcam (QC3K) – driver donnant le contrôle total des réglages (le dernier ne le permettant pas)

.

Télécharger les Drivers ToUcam et Quickcam pour XP (274 téléchargements ) – 22,1 mo

.
