Fabriquer ses caisses de transport « sur mesure »

L’on peut facilement réaliser des caisses de transport « sur mesure » pour son matériel.

Je suis parti sur la fabrication d’une caisse de taille donnée par la protection d’origine de ma monture Em10.
J’ai donc construit ensuite toutes mes caisses sur ce gabarit.

Et voici, le résultat :

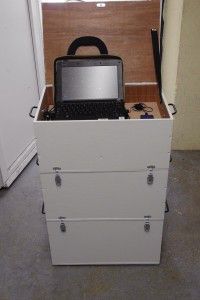

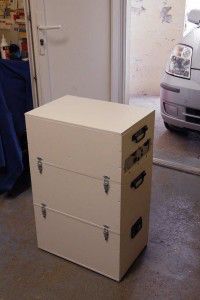

3 caisses en CP de 10mm

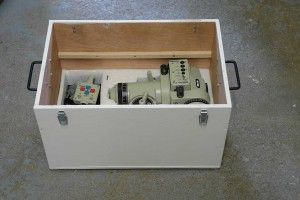

– 1 pour la monture
– 1 pour les optiques (oculaires, RC…)

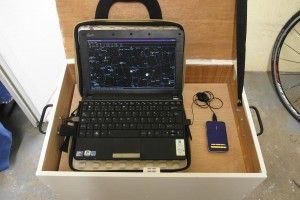

– 1 pour l’alimentation et l’informatique.

Le coût est approximativement de 100€ :
– Contre-plaqué 10mm découpé au magasin : 50€
– Visserie en vrac 1.80€
– Charnières 1.50€
– Poignées : 20€
– Petit pied en plastique 3.60€
– Multiprise 2.50€
– Fermetures : 20€
Je préfère ne pas compter Le temps de la fabrication…

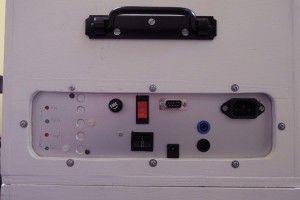

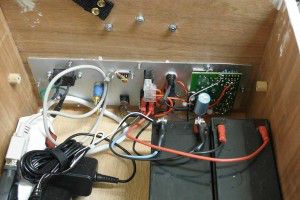

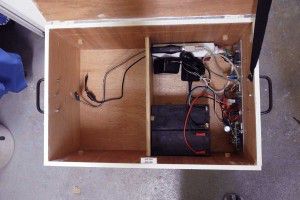

La partie électronique est intégré dans la caisse du haut.

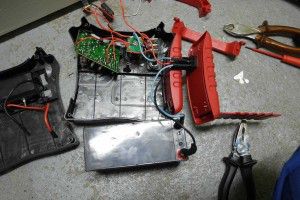

J’ai démonté un Power Tank Lidll et adapté le tout sur une plaque d’aluminium. Désormais, il ne me reste plus que deux prises à brancher pour observer (RS 232 et alimentation 12V).
2 fiches bananes sont en attente d’une future(?) adaptation sur batterie de voiture 12V.
Un batterie 12V, 7AH est ajoutée pour gagner un peu d’autonomie sur la monture (au cas où…).

Le tout pourra être déplacé facilement avec un diable.

Pour donner une indication des pièces à découper, voici celles-utilisées pour la caisse Em10.
Toutes les découpes sont en CP « normal » de 10mm.
– Plaque basse : 420×270 (une pièce, deux si montage d’un couvercle).
– Grands cotés : 470×300 (deux pièces)
– Petits cotés : 250×300 (deux pièces)
– Plaque interne : 445×245 (une pièce)
– Un tasseau d’approximativement 10x10mm pour le support de la plaque interne.

Pour monter tout cela, il faudra aussi prévoir des vis à bois et de la colle.

Il faut aussi posséder :
– Une perceuse à colonne (ou équivalent pour perceuse à main).
– Une mini perceuse style Dremel (pour ma part, une Lidll à moins de 20€ sur batterie m’accompagna sans broncher lors de tout le montage).
– Différents forets
– Un « foret » pour aléser les trous de passage des vis.
– Si possible des scies cloches pour pouvoir faire de jolis trous de préemption des plaques internes.

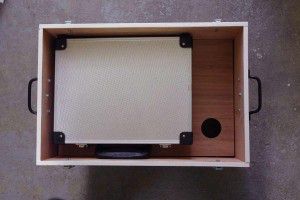

Et maintenant quelques photographies :
